CAD怎么绘制包装模平面图?
CAD中要画一个装饰用的包装纸，，，，，，，该怎么绘制呢？？？？？？？做包装，，，，，，，尺寸模线是整个包装最基本的框架，，，，，，，这里给各人分享用CAD绘制模线的常用要领，，，，，，，有需要的朋侪可以看看详细的教程。。。。。。。

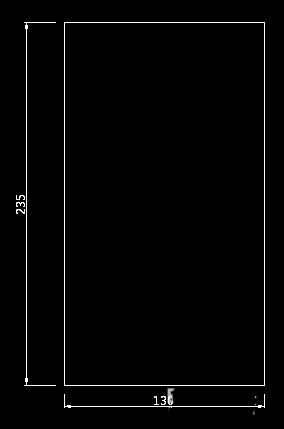

1、绘制一个130*235mm的矩形。。。。。。。输入REC——空格确认——（提醒选择点）在绘图区内随便选点左单击——输入D（选择输入尺寸）——空格确认——输入长度130——确认——输入宽度235——确认——鼠标界面上左单击确认矩形位置

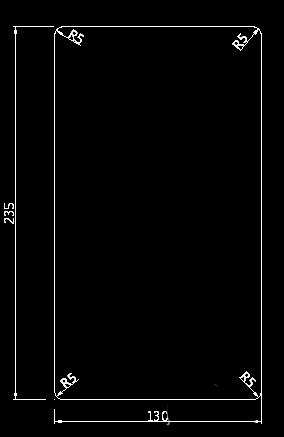

2、四个角做5mm倒角。。。。。。。输入“F”——空格确认——输入“R”——空格确认——输入半径“5”mm——输入“P”（选择多段线）——在绘图界面中点选矩形线——即完成

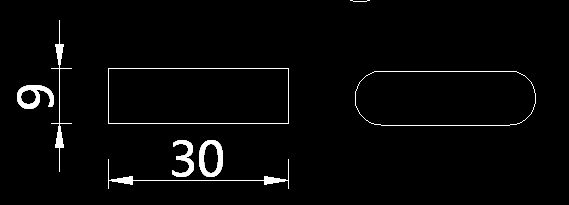

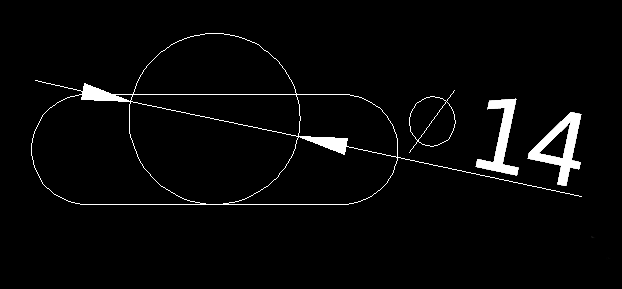

3、做挂空。。。。。。。先做30*9mm的矩形，，，，，，，再做R4.5mm的倒角，，，，，，，在矩形居中位置绘制直径14mm的圆，，，，，，，输入“C”——选择矩形边中点为圆心——输入半径“7”——空格确认——再输入“M”——移动圆至和下边矩形重合

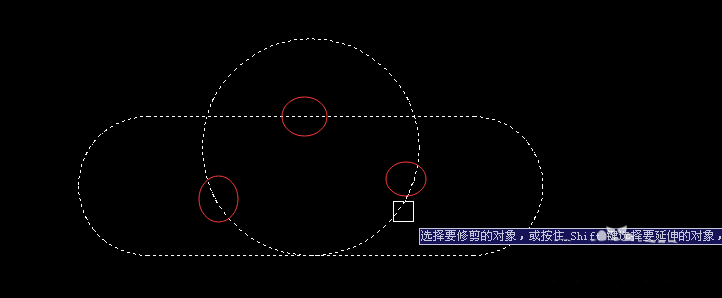

4、剪切掉不要的线 移动挂空至合适位置。。。。。。。输入“TR”——空格确认——选择圆和倒完角后的矩形——空格确认——点选如下截图三个红圈位置（删除多余曲线）

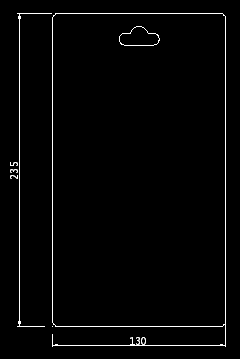

5、输入“M”——空格确认——选中挂孔——移动至合适位置——即完成
细腻的包装之图案高就完成了,感兴趣的朋侪可以立马着手试一下。。。。。。。
