CAD坐标过滤器的先容及用法
在CAD绘图时，，，，， ，我们需要相识以下坐标过滤器的用法，，，，， ，以便于我们绘图时能用上，，，，， ，本文就给各人先容坐标过滤器的先容及用法，，，，， ，希望能资助到各人！
一、首先，，，，， ，我们要知道什么是坐标过滤器，，，，， ，先容如下：
过滤器是使用某一位置的坐标值来作为要指定的位置，，，，， ，也就是当我们要指定某个点的坐标位置时我们可以使用它来举行定位。。。。。直接在下令行中输入“.x”“.y”“.z”即可挪用坐标过滤器；；；；；；它通常与工具捕获功效一起使用，，，，， ，有利于快速提取工具的坐标数据。。。。。
二、适用情形
我们在能够通过捕获特殊点确定点位置的情形下可以优先思量坐标过滤器，，，，， ，可以抵达事半功倍的效果。。。。。
三、坐标过滤器的注重事项
（1）坐标过滤器收罗到的坐标只能使用一次，，，，， ，之后再次使用需要重新采样；；；；；；
（2）只有在程序提醒输入点时坐标过滤器才会生效（若在下令状态下直接使用坐标过滤器会导致显示过失信息）。。。。。
四、关于它的使用要领

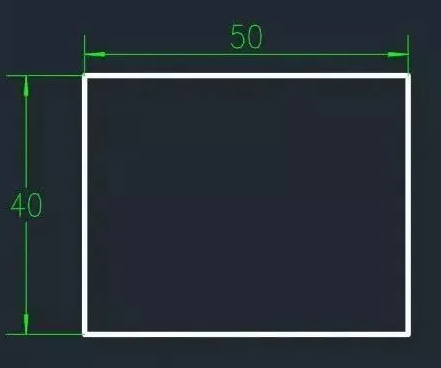

下面以在方形中绘制直径为24的圆为例，，，，， ，给各人讲讲使用要领：

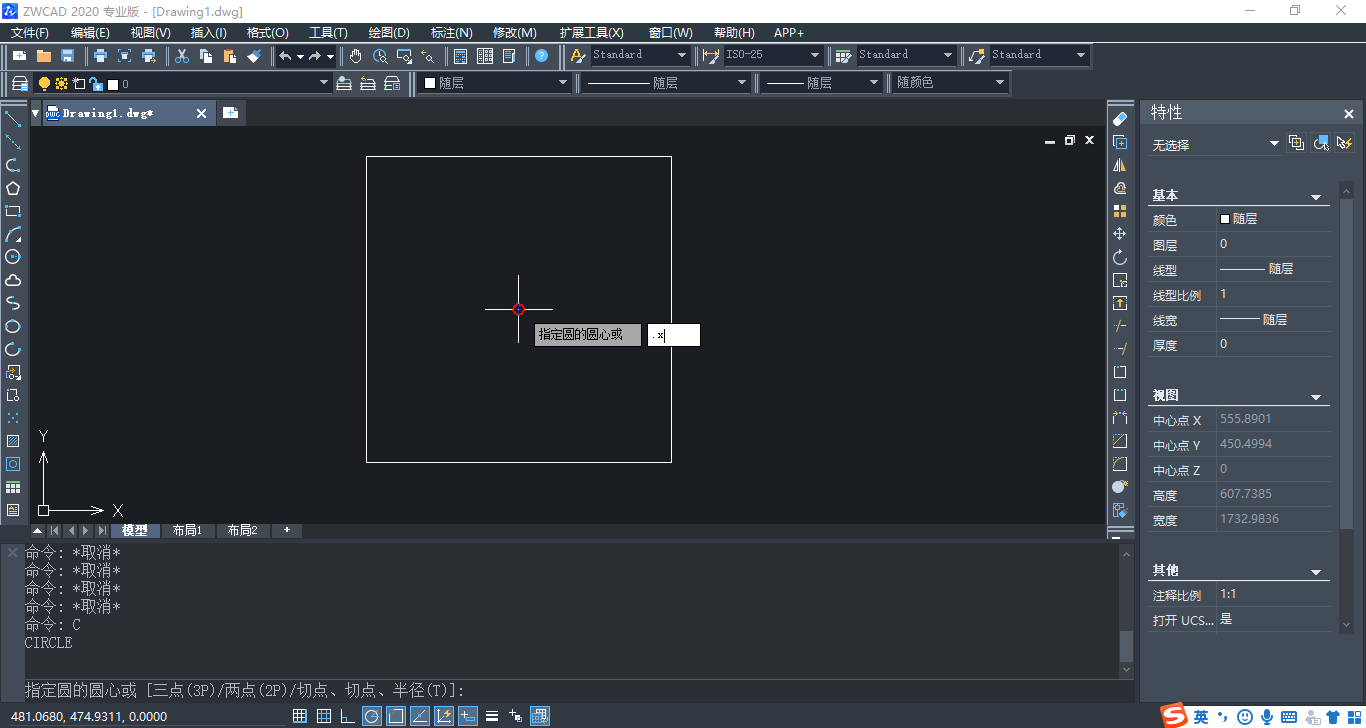

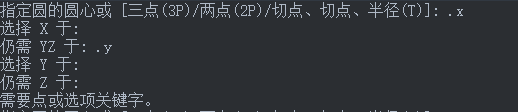

1.在下令行中输入“C”，，，，， ，调出绘圆下令，，，，， ，当提醒指定圆心时，，，，， ，输入“.x”，，，，， ，回车（注重：字母x前一定要加符号“.”）；；；；；；然后在仍需YZ于输入“.y”，，，，， ，回车。。。。。
2.捕获完X，，，，， ，Y偏向上的坐标值，，，，， ，这时会发明圆心已经自动捕获到了图形中心。。。。。（我们剖析一下原理，，，，， ，着实很简朴，，，，， ，我们第一次捕获获得了中心点X的坐标，，，，， ，第二次捕获获得了中心点Y的坐标，，，，， ，从而获得了Y点的坐标。。。。。这样我们就获得了中心点的坐标。。。。。最后输入圆的半径就可以绘制圆了。。。。。）

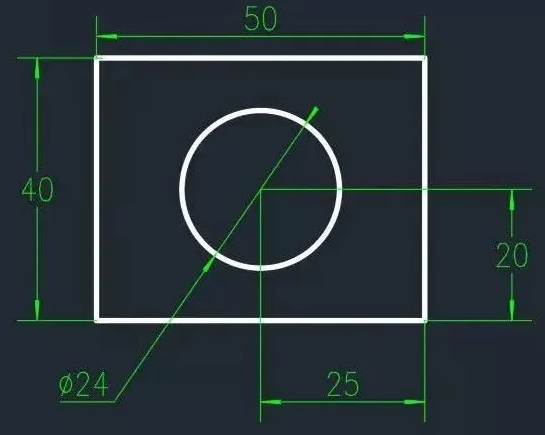

3.输入圆的半径数值12，，，，， ，直径为24的圆就绘制好啦！
