今天我们来学习怎样绘制三维实体——葫芦。。。。。下面是详细的操作办法：
1、 首先，，，，，，，各人翻开中文CAD软件

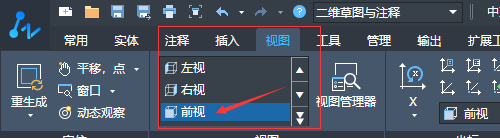

2、 点击【视图】-【前视】按钮，，，，，，，将视图切换到前视图模式

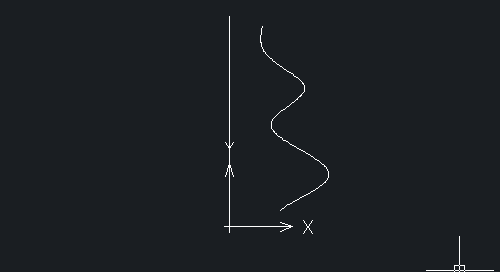

3、 点击【绘图】-【直线】按钮，，，，，，，以坐标原点为第一点绘制一条竖直直线 ；；；；；点击【绘图】-【样条曲线拟合】按钮，，，，，，，绘制一条如图所示的曲线
4、 在下令窗口依次输入SURFTAB1和SURFTAB2,设置曲面的密度为20

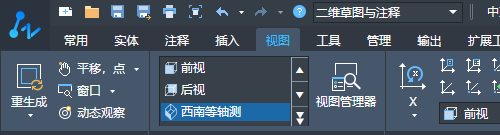

5、 点击【视图】-【西南等轴测】按钮，，，，，，，将视图切换到西南等轴测模式
6、 在下令窗口输入REVSURF下令，，，，，，，下令窗口显示操作如下：

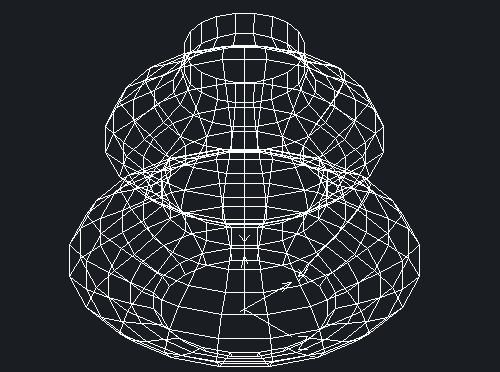

7、 执行上述操作后，，，，，，，获得下图：

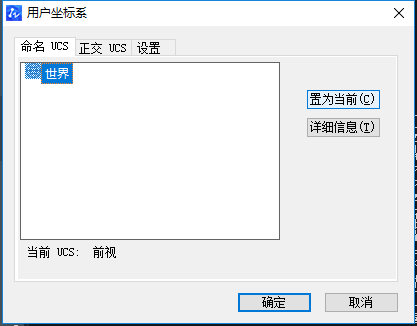

8、 在下令窗口输入UCS，，，，，，，将坐标系恢复到天下坐标系

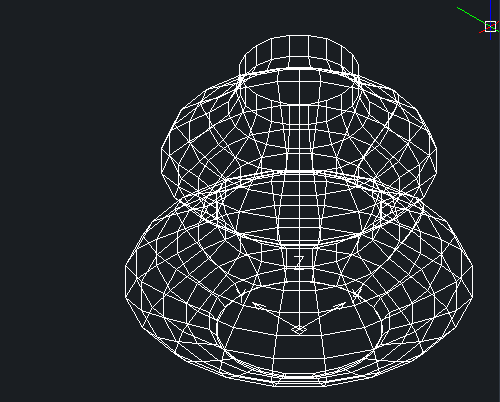

9、 点击【绘图】-【圆】按钮，，，，，，，以坐标原点为圆心，，，，，，，捕获旋转曲面下方的端点绘制圆，，，，，，，效果如图
10、 在下令窗口输入PLANESURF，，，，，，，执行“平面曲面”下令，，，，，，，以上一步绘制的圆为工具建设平面，，，，，，，下令窗口显示与操作如下：

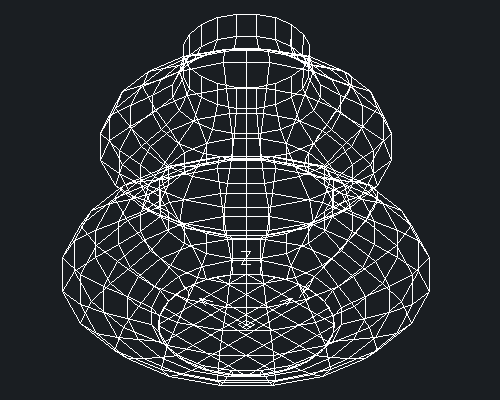

11、 最后在CAD中就绘制出了如下图形
