本节我们学习怎样在CAD中绘制牙膏壳的三维实体。。 。。。。。下面是详细的操作办法：
1、 首先，，，，，，各人翻开中望CAD软件
2、 在下令窗口依次输入SURFTAB1和SURFTAB2,设置曲面的线框密度为20

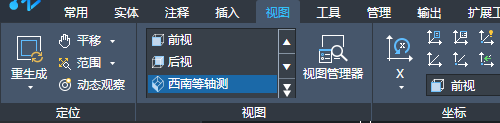

3、 点击【视图】-【西南等轴测】，，，，，，将视图模式切换到西南等轴测
4、 点击【绘图】-【直线】按钮，，，，，，绘制一条端点坐标为{（-10，，，，，，0），，，，，，（10，，，，，，0）}的直线

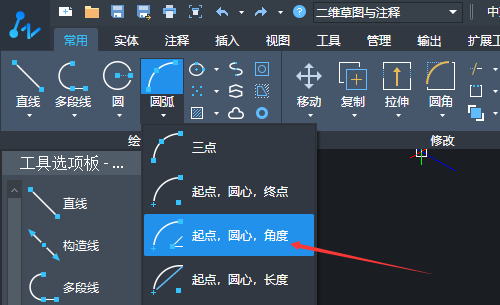

5、 点击【常用】选项板中的【圆弧】-【起点、圆心、角度】按钮，，，，，，启动圆弧下令

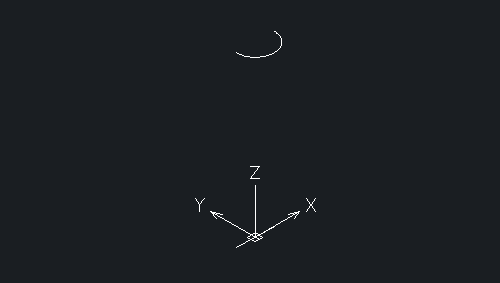

6、 绘制圆心坐标为（0，，，，，，0，，，，，，90），，，，，，起点为（@-10，，，，，，0），，，，，，角度为180度的圆�。。 。。。。。�，，，，，绘制完成如下：

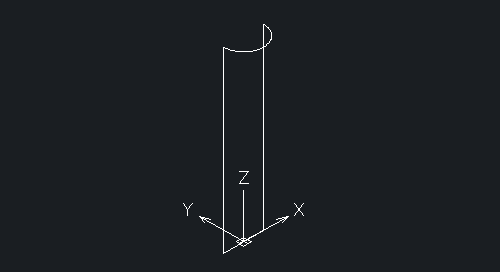

7、 点击【绘图】-【直线】按钮，，，，，，毗连直线和圆弧的两侧端点，，，，，，如下图所示：
8、 在下令窗口输入EDGESURF，，，，，，执行界线曲线下令，，，，，，下令窗口显示和操作如下：

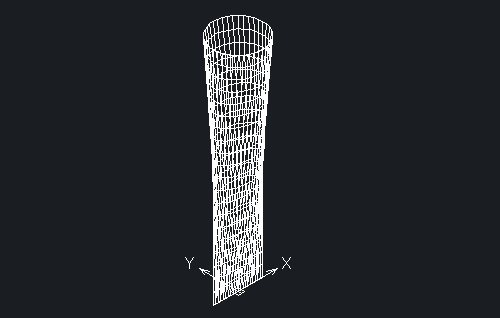

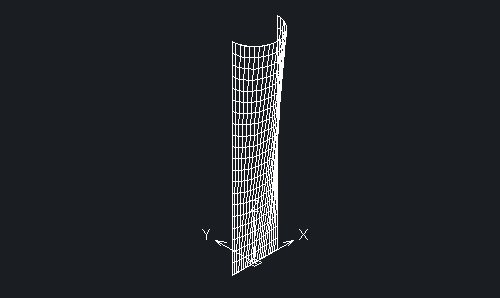

9、 上述下令竣事后获得下图：
10、 点击【工具选项板】中【镜像】按钮，，，，，，将上一步建设的曲面以办法3绘制的水平直线为镜像线举行镜像，，，，，，获得下图：

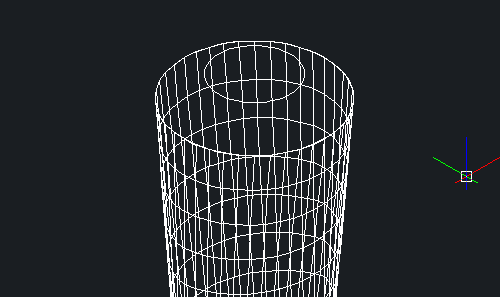

11、 点击【绘图】-【圆】按钮，，，，，，绘制一个圆心坐标为（0，，，，，，0，，，，，，90），，，，，，半径为10的圆；；；；；；；再次执行【圆】下令，，，，，，绘制一个圆心坐标为（0，，，，，，0，，，，，，93），，，，，，半径为5的圆
12、 在下令窗口输入RULESURF，，，，，，依次选择上一步绘制的圆为工具建设直纹曲面，，，，，，下令窗口的显示操作如下：

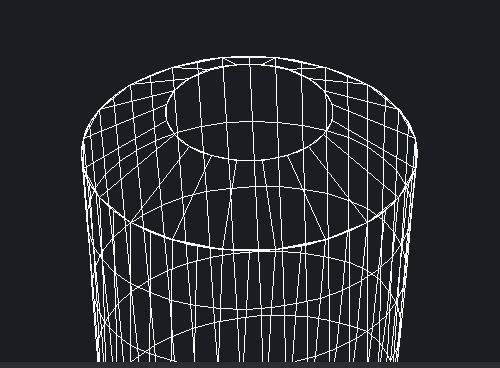

13、 获得下图：
14、 点击【绘图】-【圆】按钮，，，，，，绘制一个圆心坐标为（0，，，，，，0，，，，，，95），，，，，，半径为5的圆
15、 在下令窗口输入RULESURF，，，，，，下令窗口的显示操作如下：

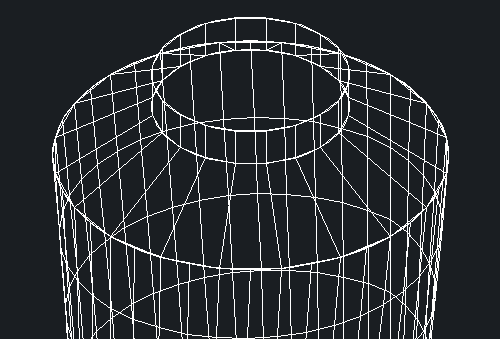

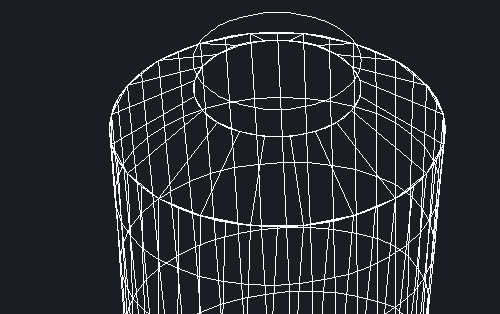

16、 获得下图：
17、 在下令窗口输入PLANESURF，，，，，，下令窗口显示操作如下：

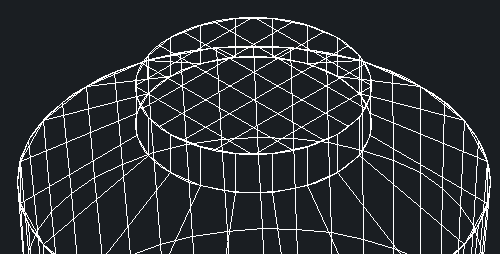

18、 执行上述操作后，，，，，，获得下图：

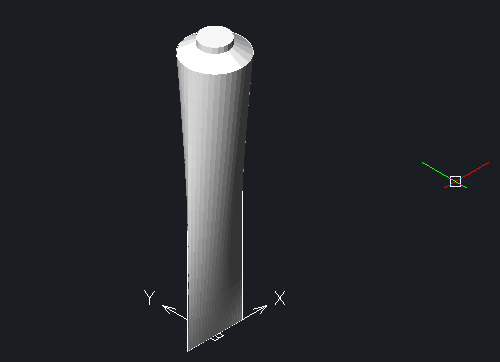

19、 在CAD中将视觉样式切换为平面着色，，，，，，效果如图：
