CAD斜截圆管放样下料的教程
cad中想要对斜截管圆管放样下料，，，，，该怎样操作呢？？？？？？？下面我们先来看看钣金构件中斜截圆管的放样下料操作历程。 。 。。。

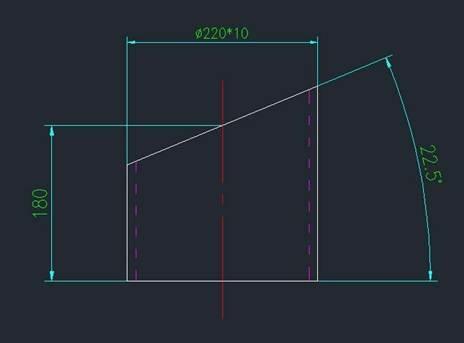

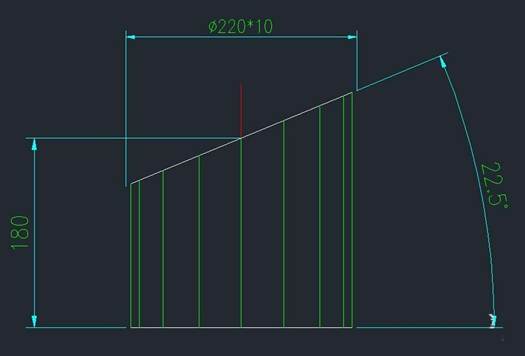

1、绘制钢管二维图。 。 。。。

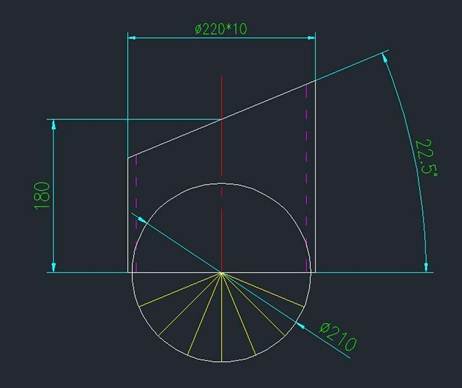

2、笔直端口绘制一个直径为钢管中径的圆,以适才绘制圆的圆心绘制16等份线（黄色）（按钢管直径巨细设置等份数目，，，，，等份数目均需4的整数倍。 。 。。。

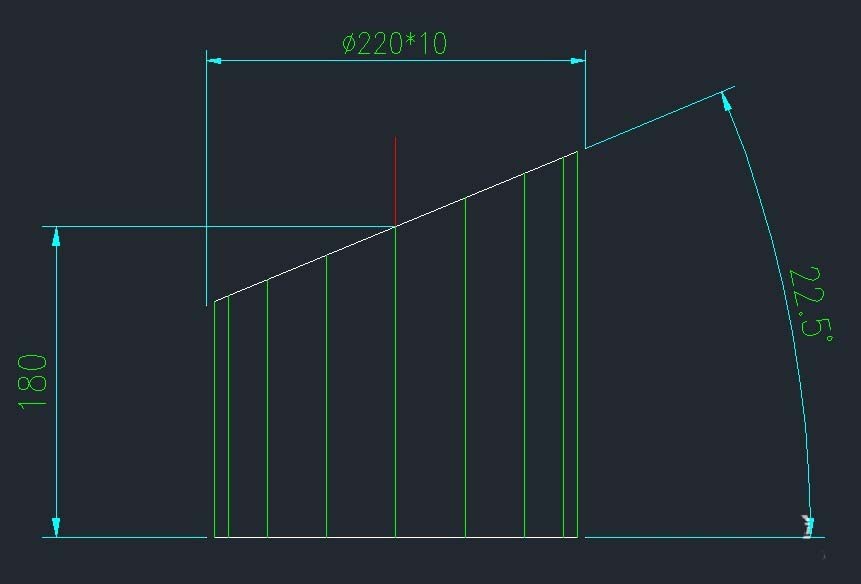

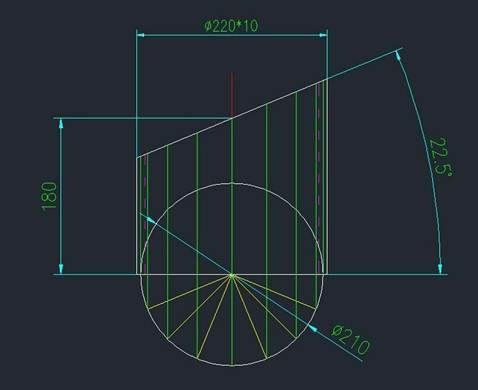

3、将等份线与圆的交点与钢管斜口举行笔直延伸毗连（绿色）。 。 。。。
4、将中分线修剪到与钢管端口一齐，，，，，删除多余线段。 。 。。。

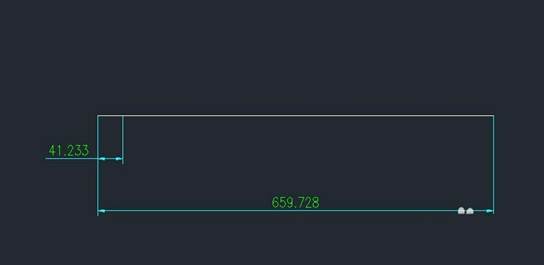

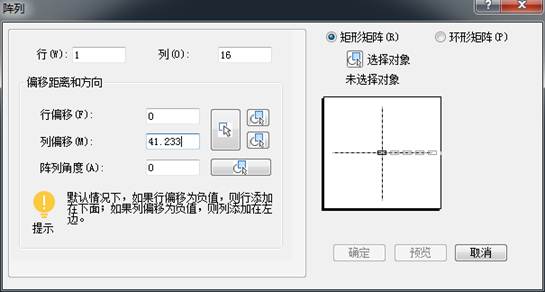

5、算出中径210的周长为210*3.141592654=659.734，，，，，将周长659.734作16等份：659.734/16=41.233。 。 。。�；；； ；；；嬷埔惶�41.233的线段，，，，，并举行矩形整列

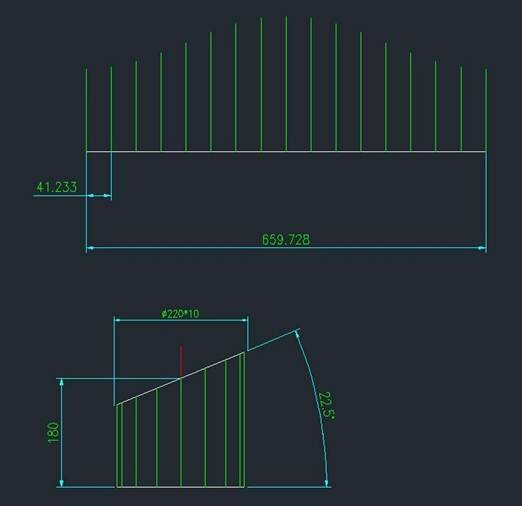

6、直接将依次将钢管的绿色等份线复制到适才矩形整列的端点

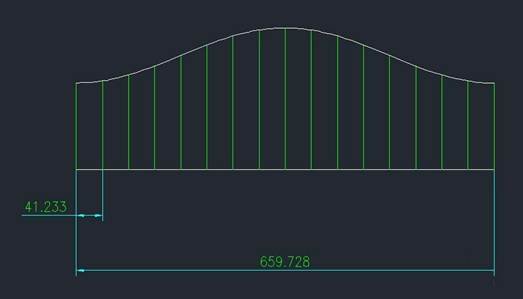

7、将上面端点用样条曲线举行毗连，，，，，即可获得需要的下料图形
操作历程需要仔细，，，，，多做几遍就能熟悉了，，，，，有需要的可以实验一下。 。 。。。
