CAD图纸添加线性标注的教程
CAD图纸怎么添加线性标注 ？？？ ？？线性标注就是用来标注图纸的笔直距离或平行距离，， ，，，，CAD中需要绘制线性标注，， ，，，，该怎么添加呢 ？？？ ？？下面我们就来看看详细cad线性标注的添加要领，， ，，，，以下是详细的教程。。。。。。。

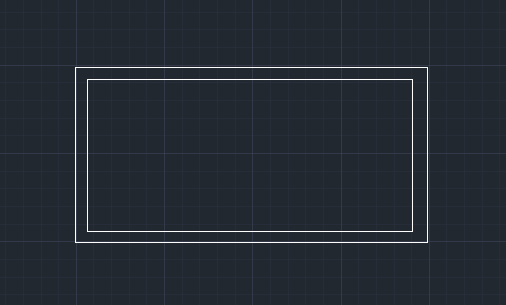

1、首先，， ，，，，通过菜单栏【绘图】》【矩形】选项，， ，，，，绘制一个矩形图形。。。。。。。

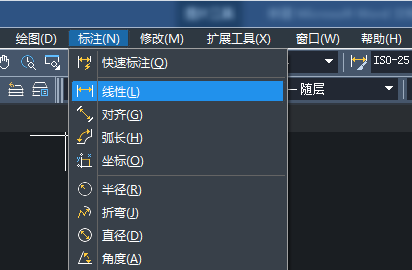

2、接着我们在菜单栏依次选择【标注】》【线性】选项。。。。。。。

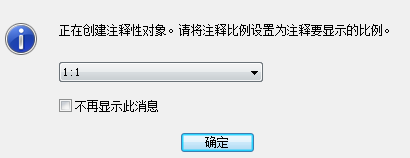

3、接着自转动出【选择注释比例】对话框，， ，，，，设定好比例后点击【确定】按钮。。。。。。。

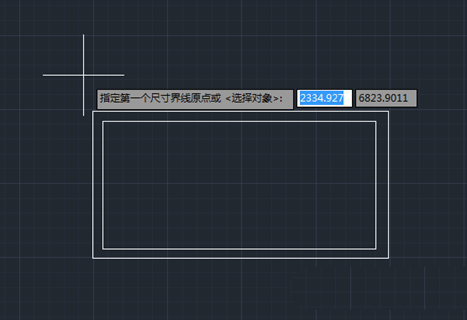

4、首先指定第一个尺寸界线原点。。。。。。。

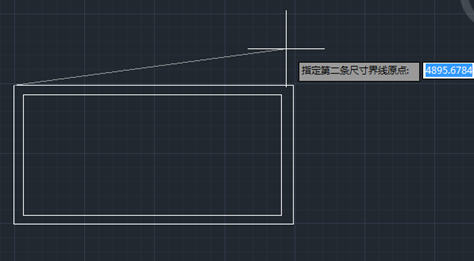

5、接着指定第二天尺寸界线原点。。。。。。。

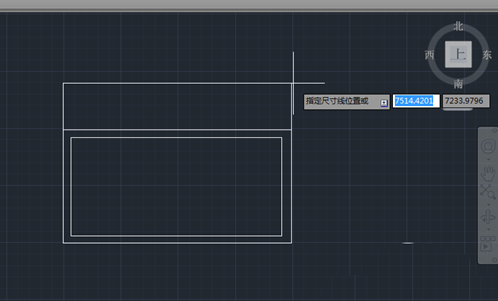

6、然后指定尺寸线位置。。。。。。。

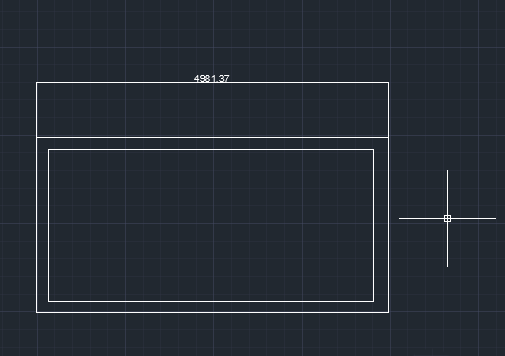

7、若是设置完成后看不见标注文字，， ，，，，请通过【标注样式治理器】对目今样式举行【文字高度】的修改。。。。。。。
线性标注：
用于标注图形的线型距离或长度，， ，，，，是最基本的标注类型，， ，，，，在图形中可以建设水平、笔直或倾斜的尺寸标注。。。。。。。
以上就是cad绘制线性标注的教程，， ，，，，希望各人喜欢。。。。。。。
