在CAD中设计筷子有什么技巧吗？？？？？
以筷子模子为例，，，，，下面就让我们来相识一下CAD软件放样下令的用法吧！
1.首先，，，，，翻开中望CAD软件

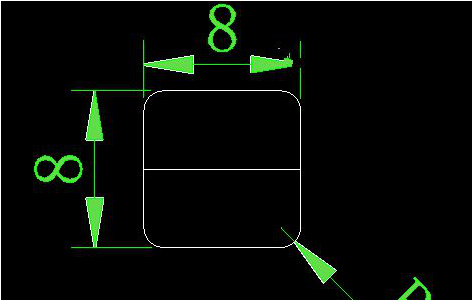

2.画一个边长为8mm的正方形，，，，，倒圆R1mm圆角，，，，，再沿正边形边的中点画一条直线。。。。。。。。

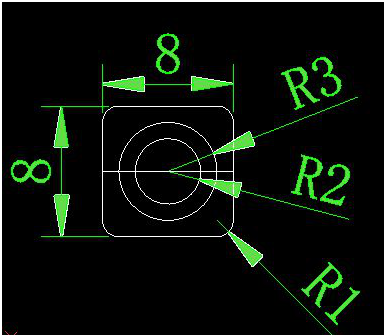

3.以直线的中点为圆心，，，，，画两个圆，，，，，一个半径为2mm，，，，，一个半径为3mm。。。。。。。。

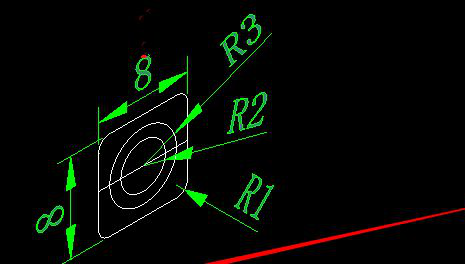

4.视图——西南等测视图

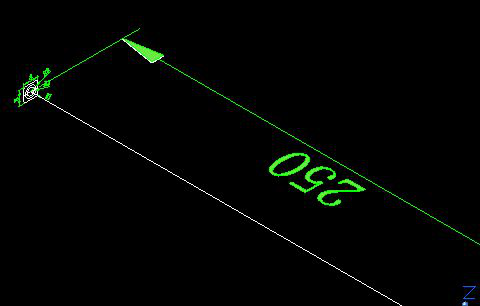

5.以圆心为起点，，，，，画一条水平长为250mm的直线。。。。。。。。

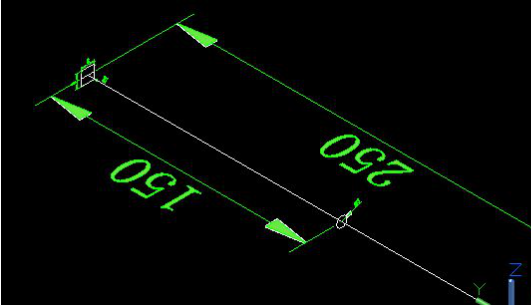

6.将半径为2mm的圆移到直线的未端，，，，，再将半径为3mm的圆移到直线的150mm优点。。。。。。。。

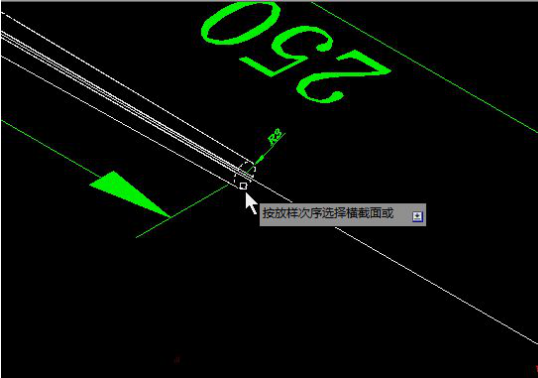

7.loft(放样)——空格——依次点正方形、大圆——小圆——空格——P(路径)——点直线——空格

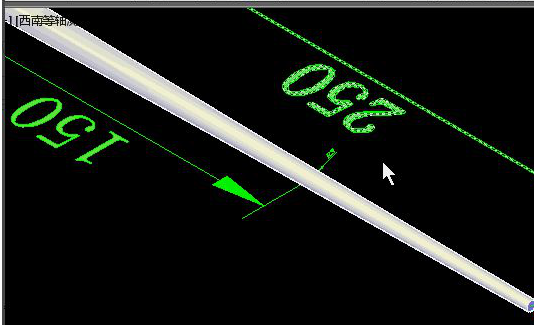

8.将视觉样式转成——看法，，，，，SHA——空格——C(看法)，，，，，再将标注图层关闭，，，，，CAD软件筷就画好啦
