CAD怎么使用三维扫掠制作弹簧建模

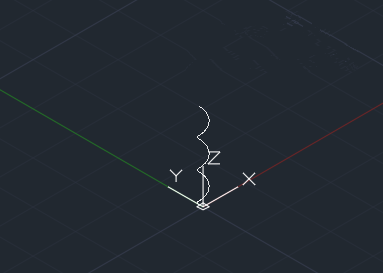

1、翻开CAD，，，，，先点俯视图，，，，，再点西南等轴侧。。。。。。。。

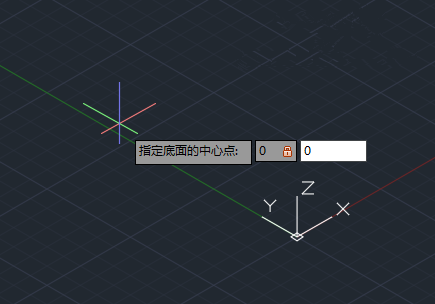

2、画螺旋线：输入Helix下令，，，，，回车，，，，，指定底面中心点(0,0)，，，，，回车。。。。。。。。
3、指定底面半径5，，，，，顶面半径5，，，，，高100。。。。。。。。

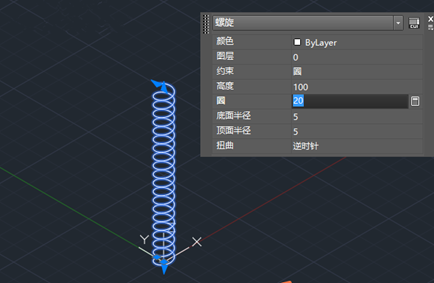

4、双击螺旋线，，，，，调出螺旋线特征选项板，，，，，将圈数改成20。。。。。。。。

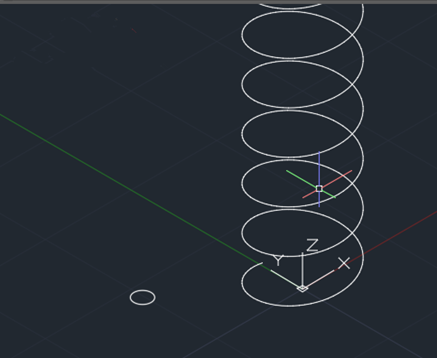

5、画半径为1的圆，，，，，如图。。。。。。。。
6、输入sweep回车，，，，，指定扫略工具(圆)回车，，，，，扫略路径(螺旋线)，，，，，再将视觉样式改为真实即可。。。。。。。。
以上就是CAD制作弹簧的教程，，，，，各人实验画一下吧。。。。。。。。
