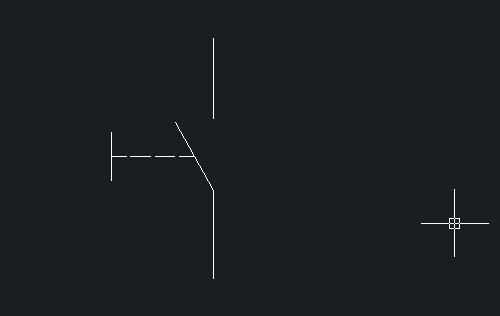

CAD的自动追踪功效包括“工具捕获追踪”和“极轴追踪”两种下令，，，，，，其中“极轴追踪”是指按给定的极轴角或极轴角的倍数对其要指定的点的路径。 。。。。。接下来以绘制如图所示的手动操作开关为例，，，，，，学习极轴追踪的应用。 。。。。。需要注重的是，，，，，，“极轴追踪”必需要配合着“工具捕获”功效一起使用。 。。。。。

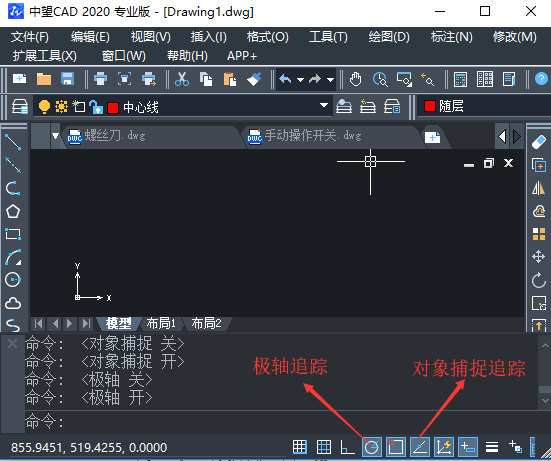

1、 点击界面下方的“极轴追踪”和“工具捕获追踪”按钮，，，，，，翻开极轴追踪和工具捕获追踪

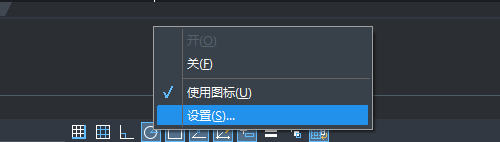

2、 将鼠标置于状态栏“极轴追踪”按钮处同时单击鼠标右键，，，，，，在弹出来的对话框中点击“设置”按钮

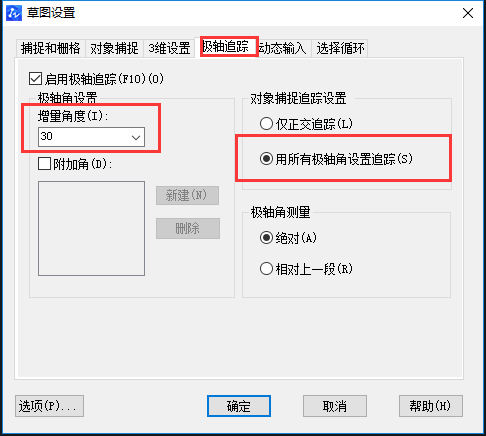

3、 在弹出来的【草图设置】对话框中，，，，，，将“增量角”设为30，，，，，，选择“用所有极轴角设置追踪”选项，，，，，，然后点击“确定“，，，，，，完成极轴追踪的设置

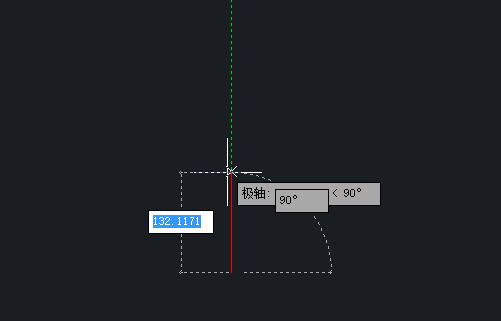

4、 选择【绘图】-【直线】下令，，，，，，在绘图区域选择合适的一点作为直线的起点，，，，，，然后拖动鼠标向上移动，，，，，，显示极轴角度为90°

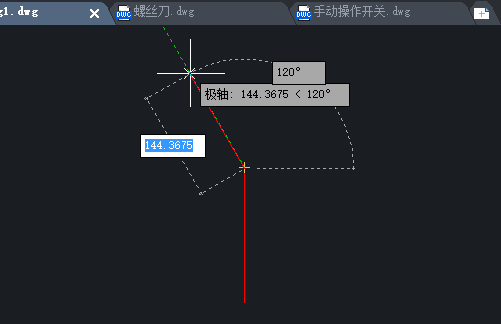

5、 接着单击鼠标左键绘制一条竖直的线段，，，，，，继续向左上方移动鼠标，，，，，，显示极轴角为120°，，，，，，单击鼠标左键绘制一条与竖直线成30°夹角的斜直线
6、 点击状态栏中“工具捕获“按钮，，，，，，使工具捕获功效处于翻开状态

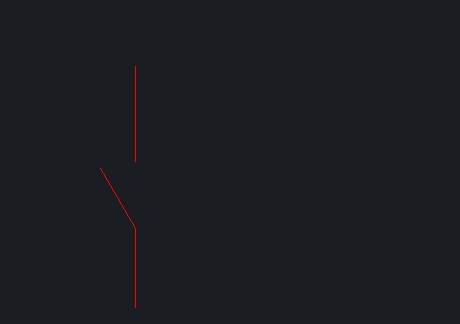

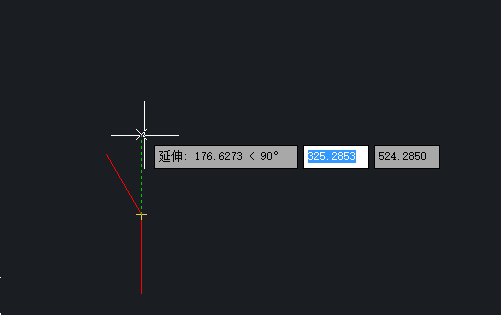

7、 选择【绘图】-【直线】下令，，，，，，捕获竖直线的上端点，，，，，，然后向上移动鼠标，，，，，，显示极轴角度为90°，，，，，，然后单击鼠标左键确定直线的限期，，，，，，绘制一条长度适合的竖直线

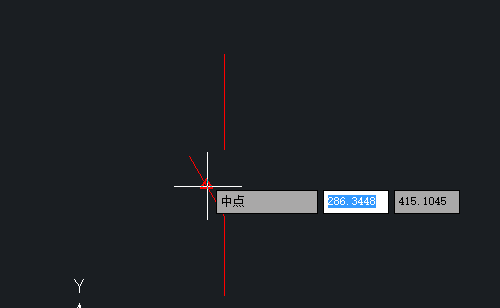

8、 点击【绘图】-【直线】下令，，，，，，捕获斜直线的中点为起点绘制一条水平直线

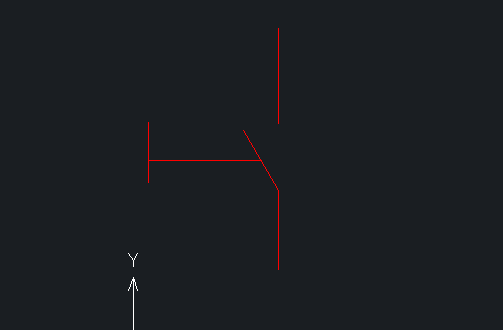

9、 点击【绘图】-【直线】按钮，，，，，，捕获水平直线的左端点，，，，，，向上移动鼠标，，，，，，在合适的位置点击鼠标左键确定直线的起点，，，，，，绘制一条长度合适的竖直线

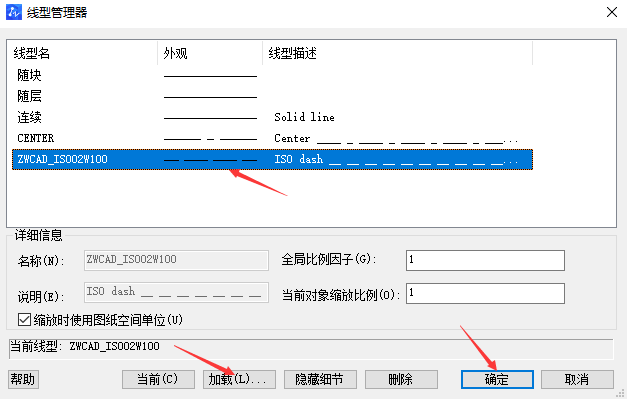

10、 点击【名堂】-【线型】按钮，，，，，，在翻开的对话框中选择【加载】选项，，，，，，添加“ZWCAD_IS002W100”线型

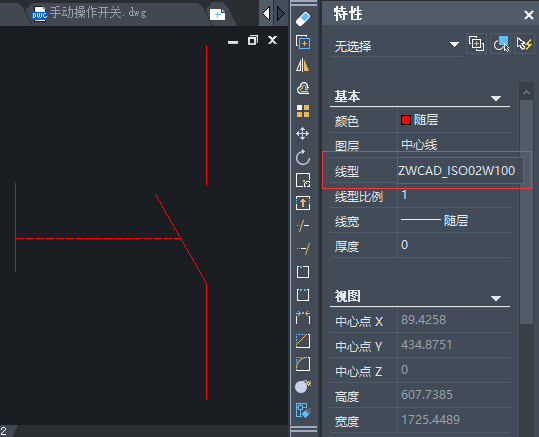

11、 选择水平直线，，，，，，单击鼠标右键，，，，，，在CAD中弹出来的对话框中点击“特征”按钮，，，，，，在【特征】选项板中将水平直线的线型修改为“ZWCAD_IS002W100”，，，，，，效果如图所示
