本节以绘制动断按钮为例，， ，， ， ，综合使用CAD的多种绘图工具，， ，， ， ，首先使用直线和偏移下令绘制基本轮廓，， ，， ， ，然后使用修剪和删除等下令对图形举行细化处置惩罚，， ，， ， ，同时掌握延伸下令的运用。。。。 。 。。
1、 首先，， ，， ， ，各人翻开中望CAD软件

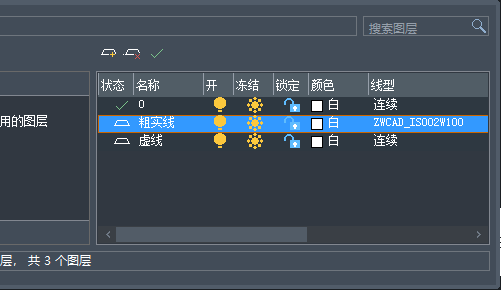

2、 选择【默认】-【图层】-【图形特征】下令，， ，， ， ，在“图层状态治理器”中建设“粗实线”和“中心线”两个新的图层
（1） 将第一个图层命名为“粗实线”图层，， ，， ， ，所有属性按默认设置即可
（2） 将第二个图层命名为“虚线”图层，， ，， ， ，线型设置为ZWCAD_ISO02W100，， ，， ， ，其余属性按默认设置即可
3、 将粗实线图层设为目今图层，， ，， ， ，点击【绘图】-【直线】按钮，， ，， ， ，绘制起源的图形

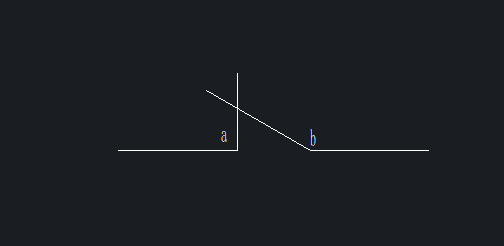

4、 执行【直线】下令，， ，， ， ，划分以a点和b点为起点，， ，， ， ，绘制长度为35的竖直直线

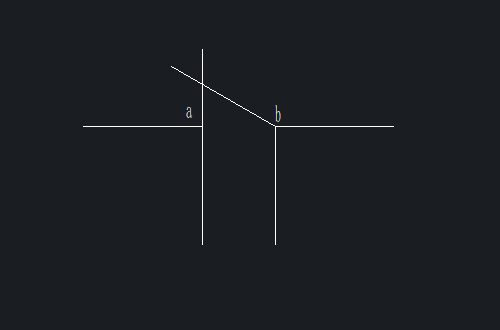

5、 重复执行【直线】下令，， ，， ， ，以a为起点，， ，， ， ，b为终点绘制直线ab

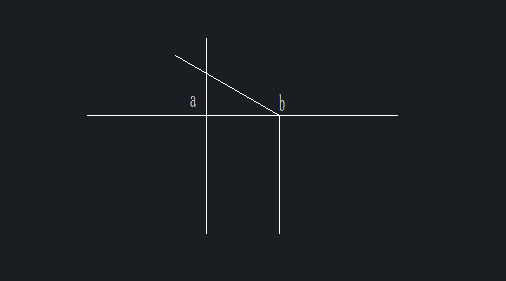

6、 选择【直线】下令，， ，， ， ，以ab线段的中点为起点，， ，， ， ，绘制长度为35的竖直直线，， ，， ， ，并将其所在图层改为“虚线”图层，， ，， ， ，获得下图

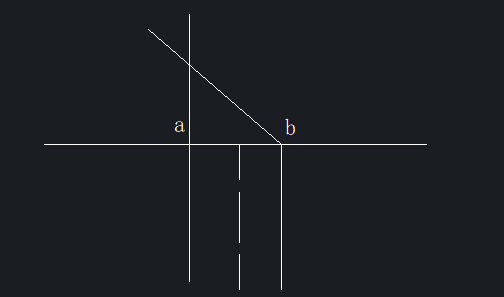

7、 点击【修改】-【偏移】按钮，， ，， ， ，以ab线段为起始边，， ，， ， ，绘制两条水平直线，， ，， ， ，偏移的长度划分为25和35

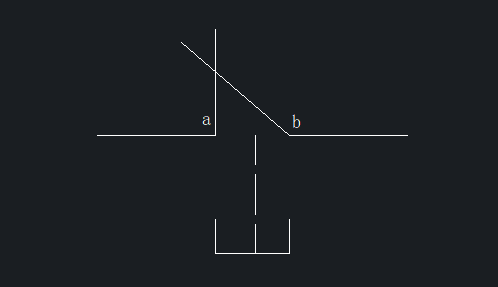

8、 选择【修改】-【修剪】下令，， ，， ， ，修剪到多余的直线

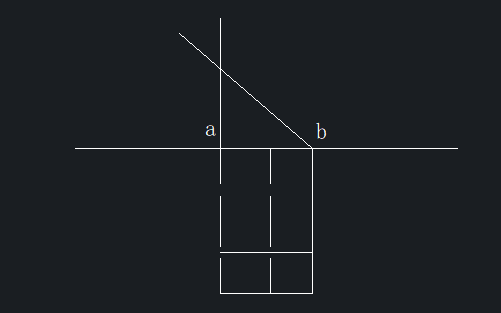

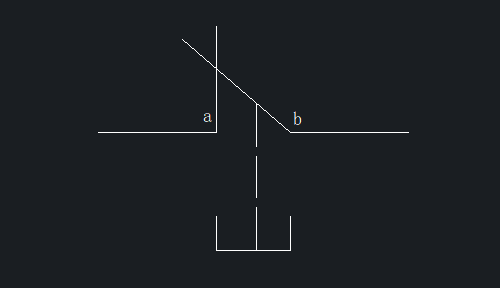

9、 执行【延伸】下令，， ，， ， ，将虚线延伸到斜线边上，， ，， ， ，最后在CAD中动断按钮就绘制好了
