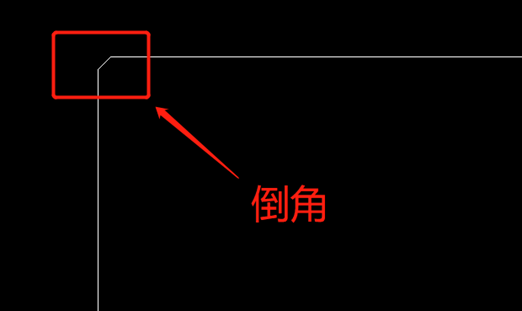

在使用CAD软件制图的时间，，，，，会遇到需要在图形的顶角处建设斜面边，，，，，即倒角的情形。。 。。。。。在CAD中有一个专门用于建设倒角的下令，，，，，就是CHAMFER下令，，，，，这个下令可以资助我们在两条同性子的线段之间快速地建设一条体现倒角的斜线。。 。。。。。CHAMFER下令有两种建设倒角模式：距离模式和角度模式。。 。。。。。本文将带各人相识怎样运用CHAMFER下令的距离模式建设倒角。。 。。。。。
1.翻开中望，，，，，用矩形工具绘制一个矩形，，，，，缩放到合适的显示位置； ；；；；；

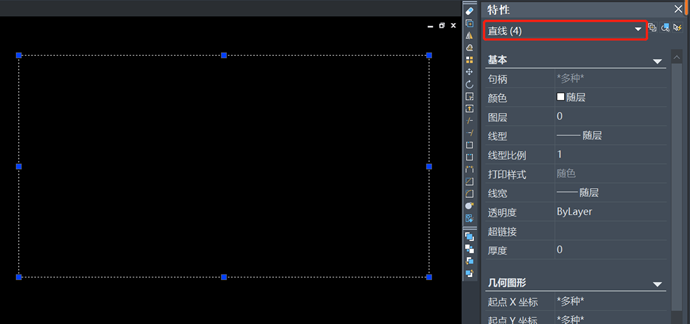

2.用剖析工具将矩形剖析成四条自力线段； ；；；；；

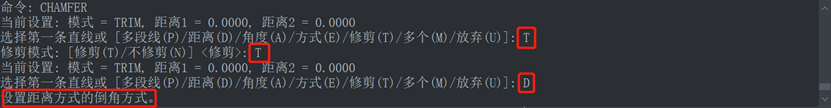

3.启动倒角下令：在下令行中输入【CHAMFER】并按回车键确认； ；；；；；
4.在下令行中输入【T】，，，，，按回车确认后，，，，，再次输入【T】，，，，，开启修剪模式； ；；；；；
5.在下令行中输入【D】，，，，，开启距离模式； ；；；；；指定第一个倒角距离时凭证现实需要输入数字，，，，，在这里我们输入【2】作为倒角距离，，，，，第二个倒角距离同样输入【2】； ；；；；；确定距离后输入【M】，，，，，按回车键开启多个模式； ；；；；；

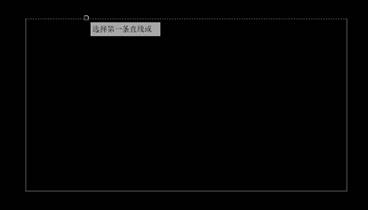

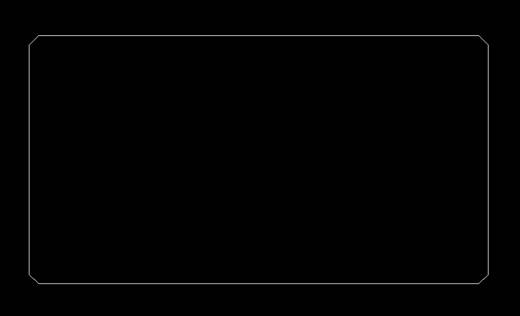

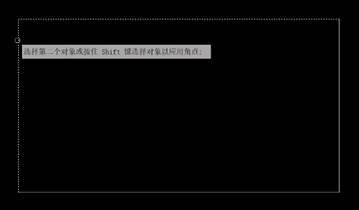

6.依次选择需要倒角的直线，，，，，直到矩形的四个顶角都完成倒角后，，，，，按回车键竣事倒角下令。。 。。。。。
以上就是CAD中运用CHAMFER下令的距离模式建设倒角的方法，，，，，希望对你有所资助！
