在使用CAD软件制图的时间，，，，，，，，会遇到需要在图形的顶角处建设斜面边，，，，，，，，即倒角的情形 。。。。。。。 。在CAD中有一个专门用于建设倒角的下令，，，，，，，，就是CHAMFER下令，，，，，，，，这个下令可以资助我们在两条同性子的线段之间快速地建设一条体现倒角的斜线 。。。。。。。 。CHAMFER下令有两种建设倒角模式：距离模式和角度模式 。。。。。。。 。本文将带各人相识怎样运用CHAMFER下令的角度模式建设倒角 。。。。。。。 。
1.翻开中望CAD，，，，，，，，绘制一个矩形，，，，，，，，缩放到合适位置；；；；；；；

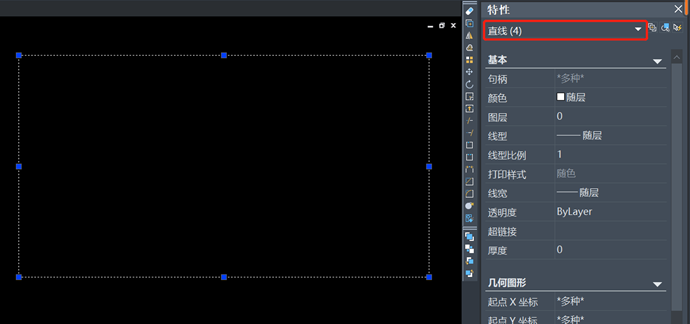

2.用剖析工具剖析矩形为四条线段；；；；；；；
3.启用倒角下令：在下令行中输入【CHAMFER】并按回车键确认；；；；；；；
4.在下令行中输入【T】，，，，，，，，按回车确认后，，，，，，，，再次输入【T】，，，，，，，，开启修剪模式；；；；；；；
5.在下令行中输入【A】，，，，，，，，按回车键确认，，，，，，，，开启角度模式；；；；；；；
6.指定第一条直线的倒角长度：输入数字【15】按回车键确认；；；；；；；
7.指定第一条直线的相对角度：输入数字【60】按回车键确认；；；；；；；
8. 确定长度与角度后输入【M】，，，，，，，，按回车键开启多个模式；；；；；；；

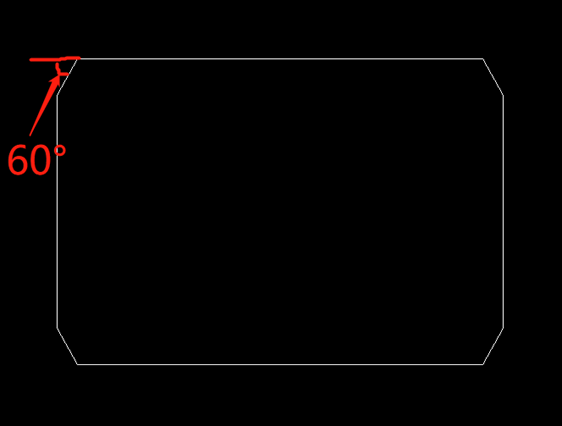

9.一次选择需要倒角的直线，，，，，，，，直到矩形的四个顶角都完成倒角后，，，，，，，，按回车键竣事倒角下令 。。。。。。。 。

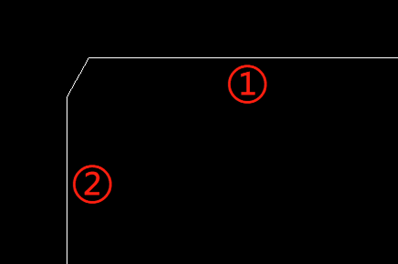

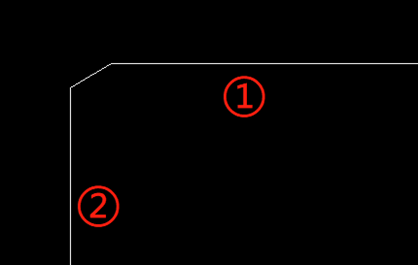

使用指定角度的方法建设倒角时需要注重，，，，，，，，设置的距离和角度值与举行倒角时选择的工具顺序有关，，，，，，，，如下图所示，，，，，，，，先选择直线①后选择直线②的效果如左图，，，，，，，，先选择直线②后选择直线①的效果如右图 。。。。。。。 。
以上就是CAD中运用CHAMFER下令的角度模式建设倒角的方法，，，，，，，，希望对你有所资助！
