界线在CAD软件中就是一个关闭区域的轮廓。。。。 。用户能通过直线、圆弧、圆、多段线等多种图形工具来组成一个关闭的区域，，，，，，，，然后使用CAD中的界线下令BOUNDARY凭证关闭区域内的恣意一个指定点来自动剖析该区域的轮廓，，，，，，，，并以多段线或域面的形式生涯下来，，，，，，，，可以利便后续的制图事情。。。。 。本文将为你详细先容界线下令的使用方法。。。。 。
1.使用CAD软件翻开一个需要建设界线的图纸文件，，，，，，，，缩放到合适的显示位置；；；；；；；
2.在下令行中输入【BOUNDARY】回车键启动界线下令；；；；；；；

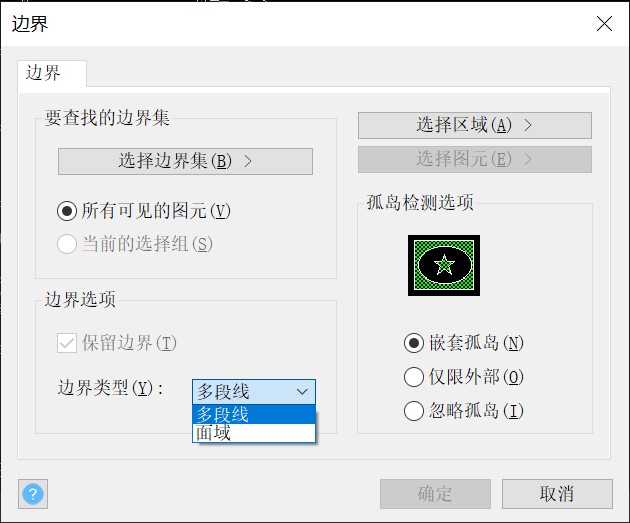

3.在弹出的【界线】对话框中将界线类型设置成多段线；；；；；；；

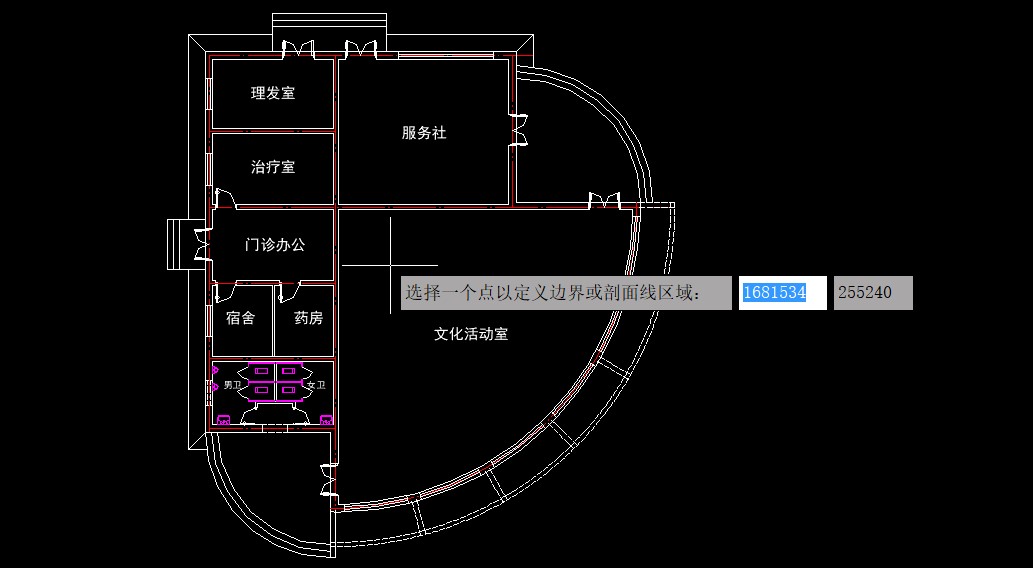

4.设置完成后点击【选择区域】按钮，，，，，，，，在状态栏提醒捕获拾取点时，，，，，，，，单击“文化运动室”内部的恣意位置，，，，，，，，选中拾取点所在区域后，，，，，，，，点击回车键确认，，，，，，，，系统会将所选位置整个关闭并以多段线的形式生涯，，，，，，，，供以后盘问面积等使用。。。。 。

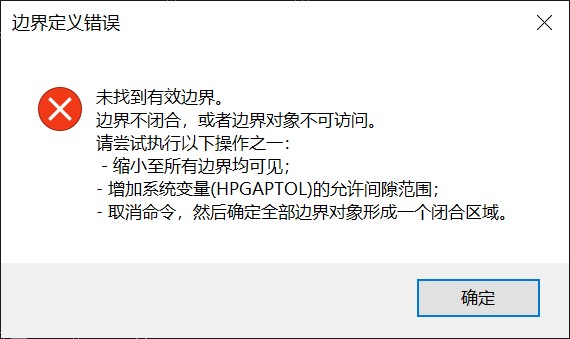

5.在捕获拾取点时，，，，，，，，若不是在关闭图形内部拾取点，，，，，，，，系统会弹出【界线界说过失】窗口举行提醒，，，，，，，，点击【确认】后可重新选择区域。。。。 。
以上就是使用CAD软件建设界线的方法，，，，，，，，你学会了吗？？？？？？
