CAD的修改下令有删除、复制、镜像、偏移、移动、阵列等多种下令，，，，，，，，在绘图的时间可以使用这些工具对图形作出准确修改，，，，，，，，下面就以绘制变压器为例熟悉移动、阵列、偏移、修剪等工具的相关操作。。。。。。。。
1、 首先，，，，，，，，各人翻开中望CAD软件

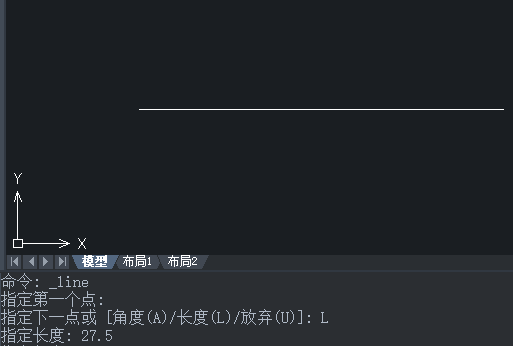

2、 选择【绘图】-【直线】下令，，，，，，，，在绘图区域合适的位置绘制一条长度为27.5的水平直线

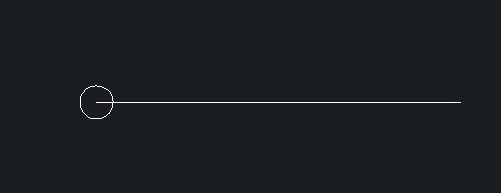

3、 选择【绘图】-【圆】下令，，，，，，，，以绘制的直线的左端点为圆心，，，，，，，，绘制一个半径为1.25的圆

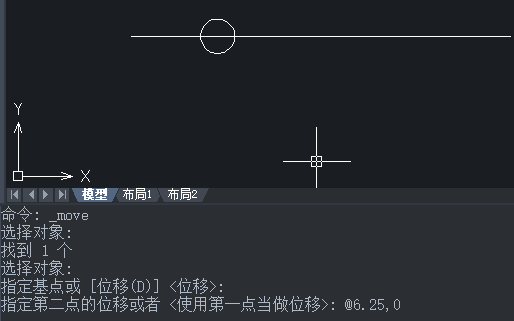

4、 点击【修改】-【移动】按钮，，，，，，，，选取圆为工具举行移动，，，，，，，，下令窗口显示输入以及效果如图所示：

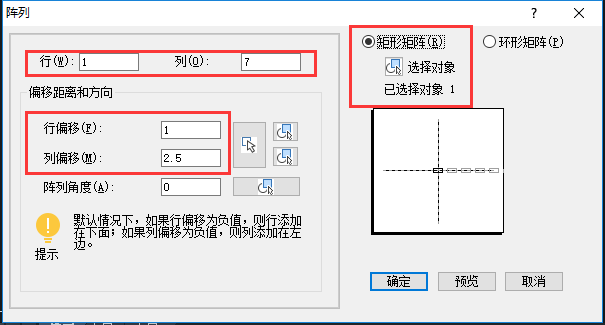

5、 点击【修改】-【阵列】按钮，，，，，，，，选择“矩形矩阵”，，，，，，，，选择圆为工具，，，，，，，，行列以及偏移距离和偏向设置如图所示，，，，，，，，点击“确定”按钮

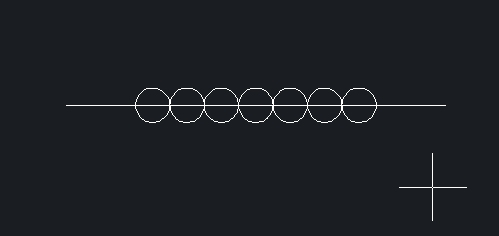

6、 完成矩形阵列设置之后，，，，，，，，获得下图：

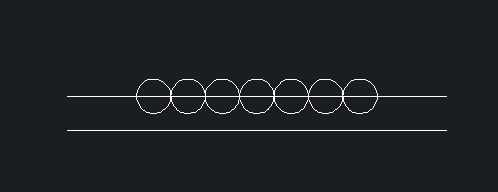

7、 点击【修改】-【偏移】按钮，，，，，，，，将直线向下移2.5，，，，，，，，效果如图

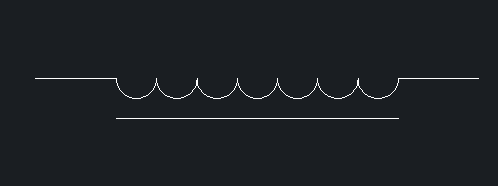

8、 点击【修改】-【修剪】按钮，，，，，，，，去掉多余的线段，，，，，，，，获得下图

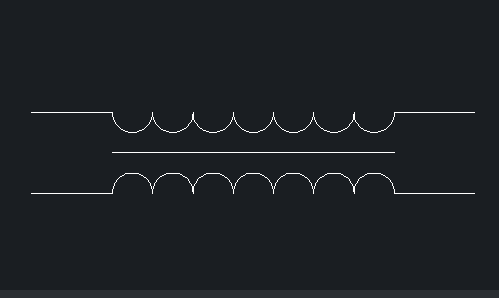

9、 点击【修改】-【镜像】按钮，，，，，，，，以下方水平直线为镜像线，，，，，，，，对水平直线上方的图形举行镜像处置惩罚，，，，，，，，之后在CAD中就完成了变压器的绘制
