CAD 怎么使用极轴阵列
CAD怎么使用极轴阵列?这里给各人先容CAD中极轴阵列的使用要领,下面是详细的教程.

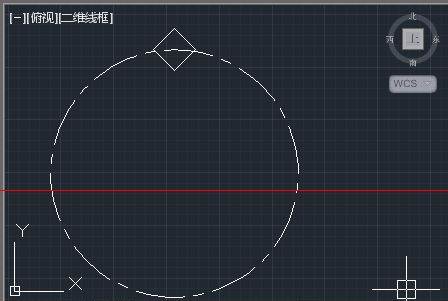

1、选摘要阵列的图元，，， ，，，为了便于视察，，， ，，，这里画一个点划线的圆作为参考。。。。。而现实要环形阵列的工具为上象限点处的正方形。。。。。
2、在下令栏里输入指令AR，，， ，，，按回车确定，，， ，，，选择工具为上一办法中的谁人正方形。。。。。确定后，，， ，，，在“输入矩阵类型”的三个选项中，，， ，，，选择[极轴(PO)]。。。。。

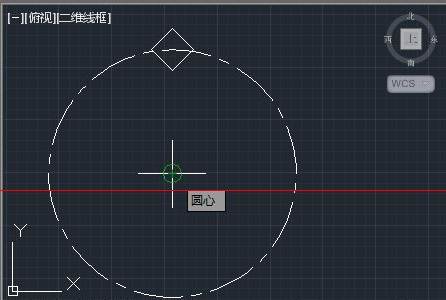

3、选择中心点。。。。。这里我选择辅助圆的圆心，，， ，，，左键单击。。。。。

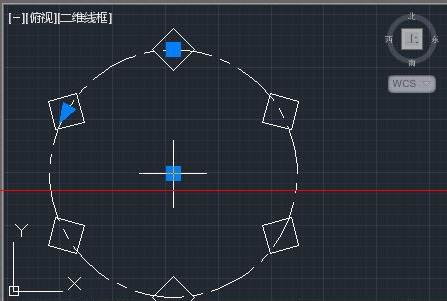

4、上一步中心点选定后，，， ，，，绘图区域显示了在辅助圆周上，，， ，，，匀称地漫衍着6个正方形。。。。。下令栏泛起了“选择夹点以编辑阵列或 [关联(AS)/基点(B)/项目(I)/项目间角度(A)/填充角度(F)/行(ROW)/层(L)/旋转项目(ROT)/退出(X)]”的指令。。。。。
5、[关联(AS)]不必说，，， ，，，指关联阵列，，， ，，，任何一个单位之间都是关联着的，，， ，，，修改其中的任何一个单位，，， ，，，其他的也随着转变。。。。。[基点(B)]的原则是恣意的，，， ，，，但为了现实生产需要，，， ，，，选取的原则应该是为了作图利便。。。。。
6、[项目(I)]则体现工具阵列后的数目。。。。。默以为6，，， ，，，这个凭证作图的需要举行输入。。。。。
7、[项目间角度(A)]则体现相邻两个单位之间与中心点之间的夹角。。。。。而[填充角度(F)]则体现极轴阵列的夹角规模，，， ，，，默认填充角度为360°。。。。。
8、[行(ROW)]则体现向外辐射的圈数。。。。。行间距则体现圈与圈之间的径向距离。。。。。而标量增高体现相邻圈之间在Z轴偏向的笔直距离。。。。。[层(L)]选项体现在Z轴偏向的层数，，， ，，，包括层数与层间距两个参数。。。。。
9、[旋转项目(ROT)]则体现工具在旋转历程中是否追随着旋转。。。。。默以为"是(Y)"，，， ，，，即工具随着旋转。。。。。若是不想让工具随着旋转则选“否(N)”。。。。。
注重事项：
1、填充角度默认逆时针偏向为正值，，， ，，，顺时针偏向体现负值。。。。。
2、若是要对已经阵列的工具举行修改，，， ，，，只需左键双击工具就可以举行参数设置与修改了。。。。。也可以输入指令Arrayedit,举行响应的修改。。。。。
