CAD图纸标注中怎么修改尺寸值
CAD图纸标注中怎么修改尺寸值？ ？？？？？ ？有一些特殊的图纸并不是按1：1绘制的，，，，，此时就需要去修改标注的尺寸值。 。 。。。。。。CAD中想要修改图纸标注的尺寸，，，，，该怎样操作呢？ ？？？？？ ？除此以外，，，，，我们还可以编辑标注文字，，，，，给标注加上文字等，，，，，这里简朴先容一下标注值的几种修改要领，，，，，下面我们来看看cad修改图纸标注的教程.
一、修改丈量值
标注的文字是多行文字，，，，，可以混淆静态的文字、动态的尺寸值（距离、角度、直径等）和转换单位或公差。 。 。。。。。。尺寸值默认使用的是丈量值，，，，，若是按1：1准确绘图是不需要修改丈量值，，，，，但有特殊需要时可以直接修改丈量值，，，，，在CAD中也叫文字替换。 。 。。。。。。修改要领如下：
要领一：
1、直接双击标注文字 ；；；；；；若是你的CAD版本较低不支持直接双击修改，，，，，可输入ED（ddedit的简写），，，，，回车，，，，，软件提醒让选摘要编辑的注释工具，，，，，单击标注的标注值，，，，，就可以编辑标注的尺寸了。 。 。。。。。。

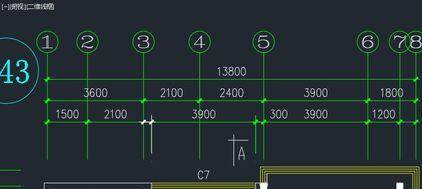

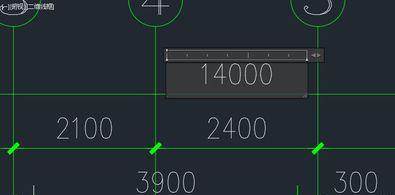

2、选中丈量值，，，，，输入其他尺寸，，，，，即可将丈量值替换掉，，，，，如下图所示。 。 。。。。。。
要领二：
1、选中标注后，，，，，在特征面板（CTRL+1）中直接填写文字替换的值，，，，，如下图所示。 。 。。。。。。
二、修改尺寸后怎样恢复丈量值
1、我们有时发明图中标注的尺寸和DI丈量的长度纷歧致，，，，，若是是经确认是用文字替换了丈量值，，，，，好比上面我们将13800改成了14000，，，，，想改会丈量值，，，，，不要输入13800，，，，，而是要坚持动态的尺寸值，，，，，CAD中尺寸关联的话，，，，，标注的丈量值是会跟图形尺寸而转变的。 。 。。。。。。修改要领如下：

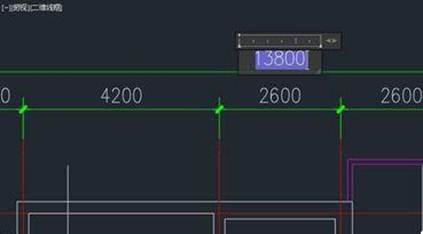

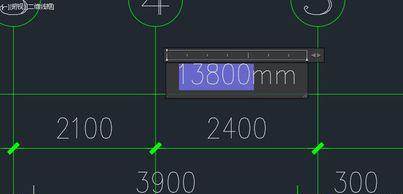

输入ED，，，，，回车，，，，，单击文字，，，，，选中被修改的尺寸值，，，，，输入<>，，，，，即可，，，，，在低版本需要关闭文字对话框，，，，，才华显示尺寸值，，，，，在高版本，，，，，当我输入完>后，，，，，就会连忙显示尺寸值，，，，，如下图所示。 。 。。。。。。
三、设置标注丈量比例
1、若是图纸不是按1：1绘图的，，，，，好比说长1000单位，，，，，只画了100单位长，，，，，而仍需要将尺寸值标注成1000，，，，，这种情形没有须要一个个去修改标注文字，，，，，只需要将标注的丈量比例设置为10，，，，，就可以抵达目的了。 。 。。。。。。

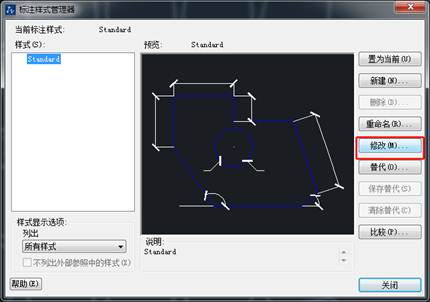

输入D，，，，，回车，，，，，翻开标注样式治理器，，，，，新建一个标注样式，，，，，选择新建的标注样式，，，，，单击”置为目今“按钮，，，，，将此标注样式作为目今标注样式，，，，，也就是后面标注将要使用的样式。 。 。。。。。。单击修改按钮，，，，，翻开修改标注样式对话框，，，，，如下图所示。 。 。。。。。。

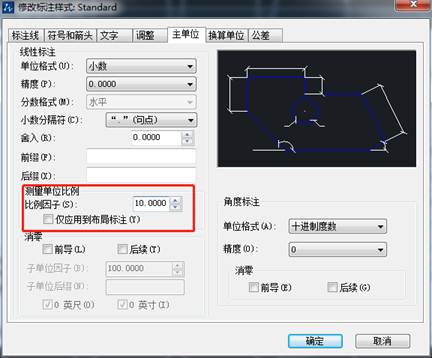

2、单击“主单位”选项卡，，，，，找到丈量单位比例，，，，，将比例因子设置为10，，，，，如下图所示。 。 。。。。。。

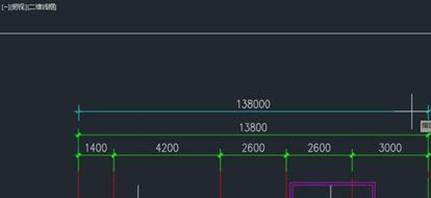

3、单击确定按钮关闭修改标注样式对话框，，，，，关闭标注样式治理器，，，，，单击线性标注按钮或输入DLI后回车，，，，，标注图中一个已知尺寸，，，，，视察丈量值的转变，，，，，如下图所示。 。 。。。。。。
上面只是简朴先容了修改标注的丈量值的要领，，，，，正如开头所讲，，，，，标注是一个多行文字，，，，，但又与多行文字有区别，，，，，标注文字可以使用多行文字的许多特征，，，，，例如换行、用上下标写公差，，，，，还提供了特殊的/X标记，，，，，可以将文字切换到标注线下方。 。 。。。。。。
推荐阅读：CAD制图初学入门
推荐阅读：CAD下令大全
