CAD标注形位公差的技巧
CAD形位公差怎么标注？？？ ？ ？？形位公差包括形状公差和位置公差 。 。。。。。任何零件都是由点、线、面组成的，，，，，，，，这些点、线、面称为要素 。 。。。。�；；；；；；； ；导庸ず罅慵南质狄叵喙赜诶硐胍刈苡形蟛�，，，，，，，，包括形状误差和位置误差 。 。。。。。这类误差影响机械产品的功效，，，，，，，，设计时应划定响应的公差并按划定的标准符号标注在图样上 。 。。。。。我们可以标注形位公差，，，，，，，，下面我们就来看看详细的教程 。 。。。。。
1、启动CAD软件，，，，，，，，使用快捷下令LE，，，，，，，，在弹出的指定第一个输入点时，，，，，，，，先输入S；；；；；；； ；

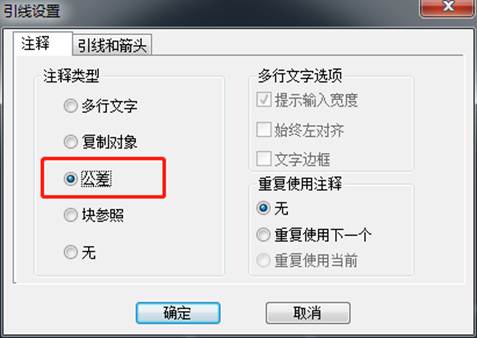

2、进入设置后，，，，，，，，其会弹出快速引线设置，，，，，，，，切换到公差选项，，，，，，，，然后点确认；；；；；；； ；

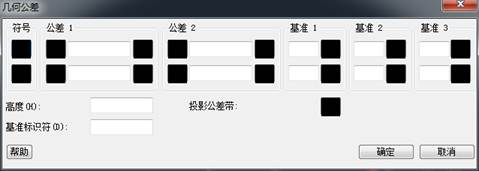

3、按绘图窗口给出的提醒指定第一和第二点后，，，，，，，，其会弹出CAD形位公差设计界面如下；；；；；；； ；
4、凭证图纸的要求或需要添加的形位公差举行设置；；；；；；； ；

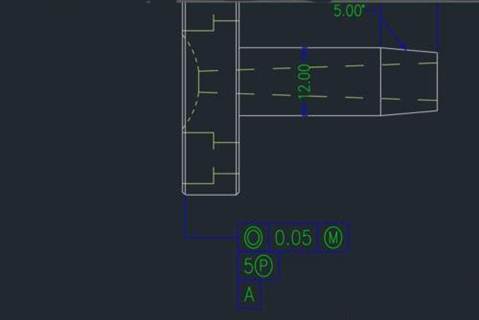

5、设置完成后，，，，，，，，点确认，，，，，，，，刚输入的CAD形位公差就如图所示；；；；；；； ；
总结：形位公差的使用种情形下如下：“标注”→公差→选取需要的公差项目（14个形位公差项目）→输入误差值→基准→确认→插入点→完成 。 。。。。。在零件的尺寸之间有相互位置、形状要求的时间需要用到的 。 。。。。。如：一轴的端面与轴线有笔直度要求的时间，，，，，，，，标注如下：┴ 0.06 A 划分为：笔直度符号 误差值 基准 。 。。。。。
