CAD布尔运算差集绘制立体图的教程
CAD怎么绘制立体图？？？？？？ ？CAD经常用来绘制立体图，，， ，，，该怎么绘制一个不规则的立体图呢？？？？？？ ？今天小编为各人先容一个要领：布尔运算差集 。 。。。。。通过布尔运算差集来绘制立体图，，， ，，，下面以绘制一个立体杯子为例，，， ，，，来看看详细的教程 。 。。。。。
1、翻开CAD软件，，， ，，，一样平常默认在俯视图中 。 。。。。。若是没有，，， ，，，可以按快捷键-V，，， ，，，空格，，， ，，，再按T键，，， ，，，切换到俯视图 。 。。。。。

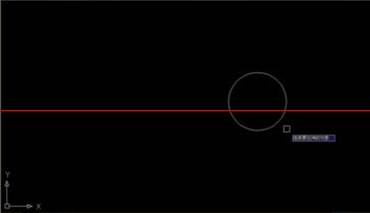

2、在下令栏按C键，，， ，，，输入杯子外圆半径（假设R=35mm），，， ，，，按空格键，，， ，，，再输入ext，，， ，，，空格，，， ，，，会显示“选摘要拉伸的工具”，，， ，，，点击刚刚绘制的圆，，， ，，，然后空格，，， ，，，再输入杯子的高度100（单位默认mm） 。 。。。。。

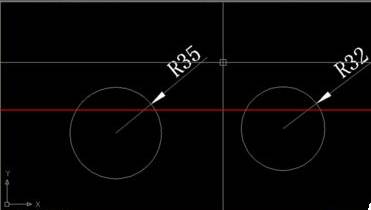

3、在适才绘制的图形旁边绘制一个半径小一点的圆（假设R=32mm），，， ，，，如上面所说办法绘制一个高度为95mm的圆柱 。 。。。。。

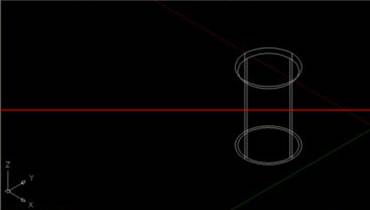

4、将视图切换至东南等轴测视图（按-V，，， ，，，空格，，， ，，，再按se，，， ，，，空格），，， ，，，按M键，，， ，，，选中要移动的谁人圆柱（此处选中R=32，，， ，，，高度为95mm的圆柱），，， ，，，使两圆柱的底部圆心重合 。 。。。。。
5、选中R=32的圆柱，，， ，，，按上面的办法将其沿Z轴正偏向移动5mm（100-95=5） 。 。。。。。

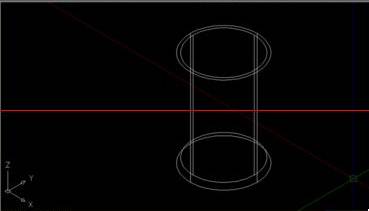

6、输入su，，， ，，，空格，，， ，，，选中R=35的圆柱，，， ，，，空格，，， ，，，再选中R=32的圆柱，，， ，，，空格，，， ，，，ok了，，， ，，，简朴的杯子模子就画好了 。 。。。。。

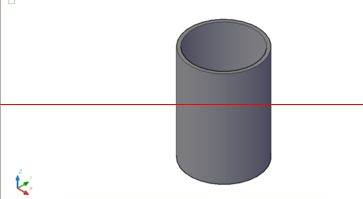

7、此处为了磨练所绘图形是否乐成，，， ，，，可输入vs，，， ，，，空格，，， ，，，c,空格，，， ，，，此时你的CAD模子窗口进入了看法图，，， ，，，可审查你适才所画的图形在立体空间中的外观，，， ，，，磨练完全是所想要的之后，，， ，，，按Ctrl+S组合键生涯 。 。。。。。
注重：在把物体沿Z轴移动的时间，，， ，，，最好翻开正交模式（快捷键F8），，， ，，，由于这样更利便找到Z轴偏向，，， ，，，在窗口左下角可审查是否翻开 。 。。。。。那么以上就是CAD布尔运算差集绘制立体图的教程，，， ，，，希望对各人有所资助 。 。。。。。
