CAD怎么绘制鞋柜立面图 ？？？？？CAD中想要画一个鞋柜，， ，，，，，，该怎么绘制鞋柜立面图呢 ？？？？？这里小编为各人先容CAD绘制立面图的要领，， ，，，，，，不但是鞋柜，， ，，，，，，同样适用于绘制其他图形，， ，，，，，，下面就来看看详细的操作教程吧。。。。。 。。

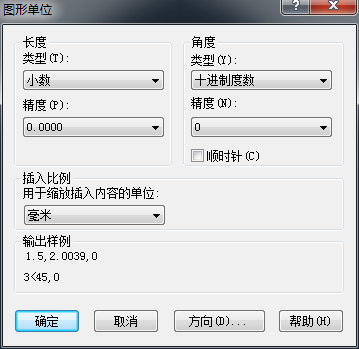

1、翻开CAD软件，， ，，，，，，选择名堂，， ，，，，，，再选择单位下令，， ，，，，，，将精度改为0，， ，，，，，，然后确定如图：

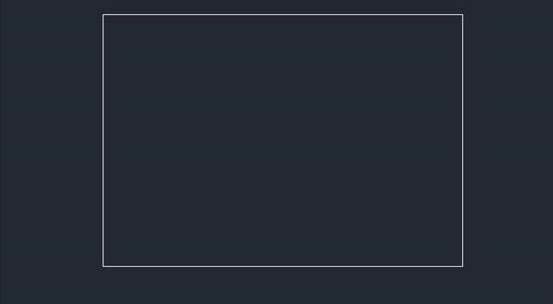

2、接下来绘制，， ，，，，，，点击直线恣意一点输入@1000,0
再输入@700<90
然后输入@-1000,0
最后c闭合获得如图：

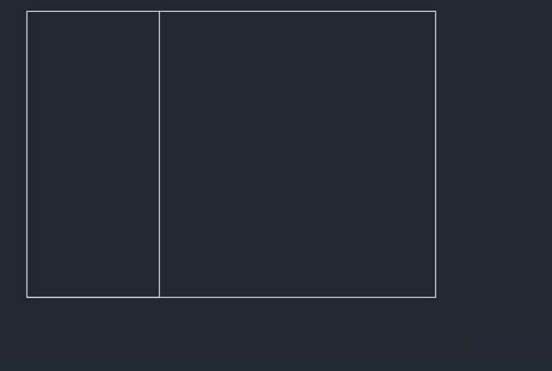

3、设置捕获模式翻开，， ，，，，，，然后设置你需要的捕获。。。。。 。�； ；；；；嬷颇诓客迹�， ，，，，，，使用捕获设置第一个点输入@324,0，， ，，，，，，然后网上垂足如图：

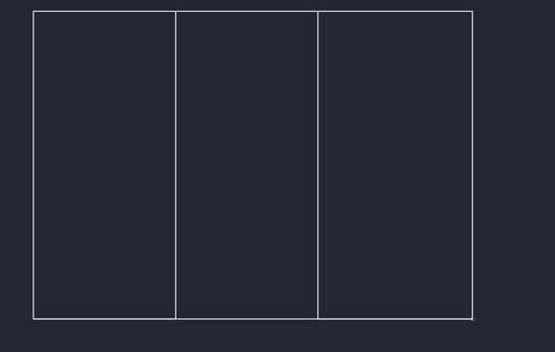

4、接下来从右边引出点输入352，， ，，，，，，然后往上引垂获得如图：

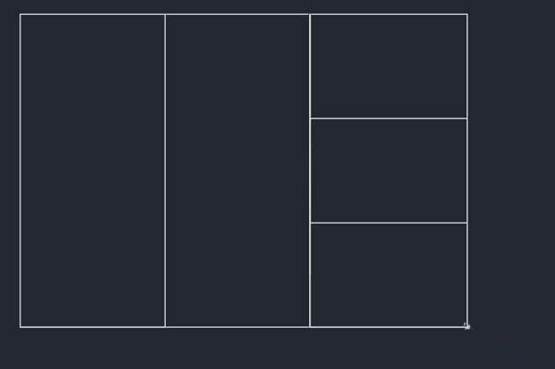

5、通过中点捕获，， ，，，，，，获得两点之间，， ，，，，，，如图位置引出线，， ，，，，，，输入700/3，， ，，，，，，在使用两点之间的中点获得如图：
6、接下来在工具栏下，， ，，，，，，新建ucs找到原点，， ，，，，，，并移动原点

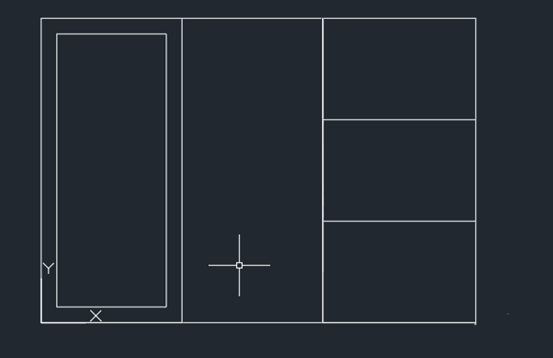

7、接下来，， ，，，，，，点击直线输入36,36回车
输入@252,0回车
输入@0,628
输入@-252,0最后闭合 获得如图：

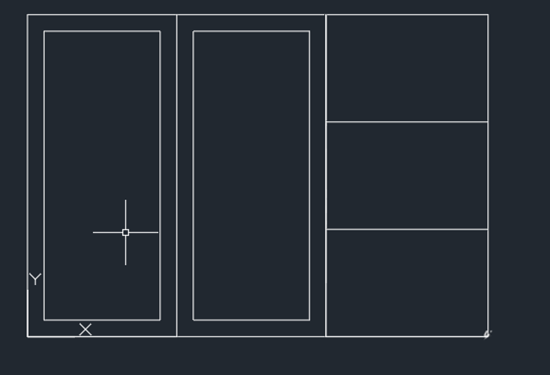

8、接下来输入360,36回车
输入@252，， ，，，，，，0回车
输入@628<90回车
输入@-252,0
最后闭合c获得如图：

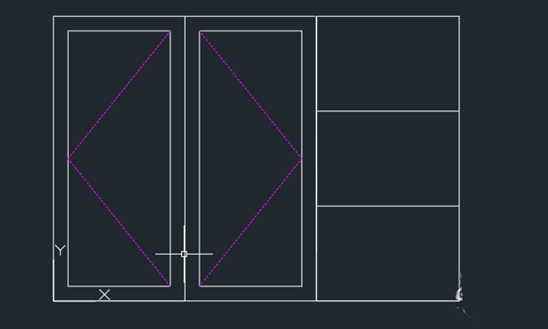

9、选择如图线性单击确定：然后修改颜色，， ，，，，，，最后通过中点捕获鞋柜立面图就好了如图：
以上就是CAD画鞋柜立面图的教程，， ，，，，，，希望各人喜欢。。。。。 。。
