CAD怎么画减速让行的交通标记符号
CAD中想要绘制一个减速让行的交通标记符号，，，，，，，，该怎么绘制这个忠言牌呢？？？？？下面我们就来看看详细的教程。。。。。 。。。
1、翻开中望CAD2019，，，，，，，，新建一个空缺的dwg文件。。。。。 。。。

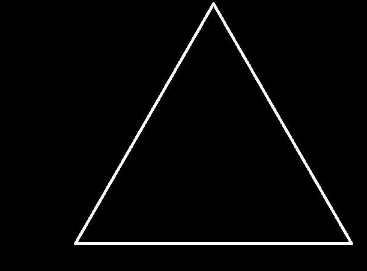

2、点击左键工具栏中的“多边形”图标，，，，，，，，输入面数：3，，，，，，，，回车，，，，，，，，鼠标左键在空缺区域指定一点为圆心，，，，，，，，移动鼠标左键，，，，，，，，画一个巨细合适的三角形。。。。。 。。。

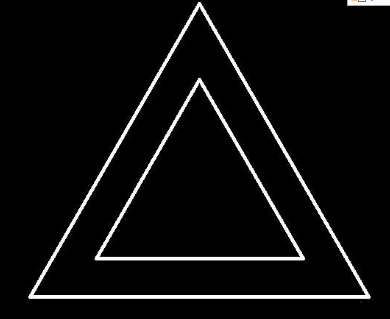

3、如下图所示，，，，，，，，向内偏移20mm。。。。。 。。。详细办法：输入O，，，，，，，，回车，，，，，，，，输入偏移距离：20，，，，，，，，回车，，，，，，，，鼠标左键选择三角形，，，，，，，，鼠标左键在三角形内点一下。。。。。 。。。

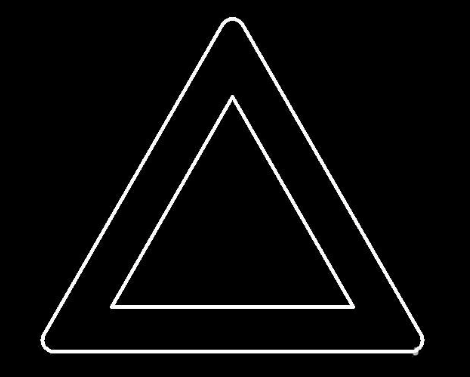

4、如下图所示，，，，，，，，倒圆角。。。。。 。。。输入f，，，，，，，，回车，，，，，，，，输入r，，，，，，，，回车，，，，，，，，输入5，，，，，，，，回车，，，，，，，，先后对三角形三个角举行倒角操作。。。。。 。。。

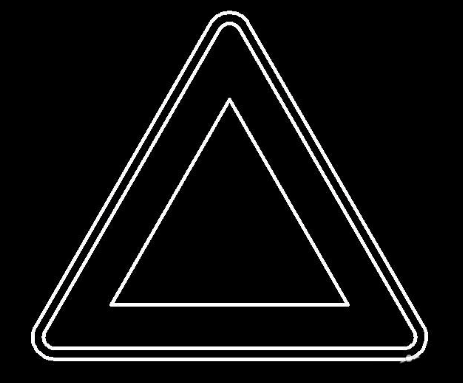

5、如下图所示，，，，，，，，大三角形向外偏移5mm。。。。。 。。。详细办法：输入O，，，，，，，，回车，，，，，，，，输入5，，，，，，，，回车，，，，，，，，鼠标左键选择大三角形，，，，，，，，鼠标左键在大三角形外点一下。。。。。 。。。
6、选中所有三角形，，，，，，，，红色框选！！�。。 。。。�，，，，，，，在这里将线段的颜色改成红色。。。。。 。。。

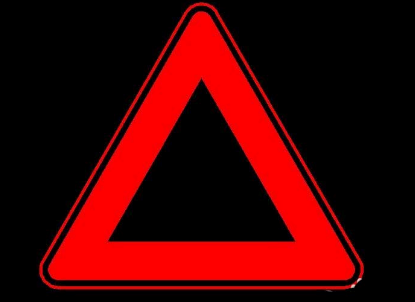

7、如下图所示，，，，，，，，将内里两个三角形之间填充上红色。。。。。 。。。详细办法：输入H，，，，，，，，回车，，，，，，，，泛起一个“图案填充和渐变色”对话框，，，，，，，，在对话框中“样例”一栏选择“SOLID”，，，，，，，，在颜色一栏选择“红色”，，，，，，，，添加界线的时间注重：在内里两个三角形之间点一下鼠标左键就可以了，，，，，，，，然后回车，，，，，，，，最后“确定”就可以了。。。。。 。。。

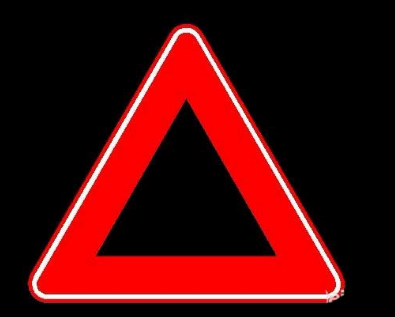

8、如下图所示，，，，，，，，重复第7步操作，，，，，，，，有两点要改：颜色一栏选择“白色”，，，，，，，，界线选择为最外面三角形与中心三角形之前。。。。。 。。。

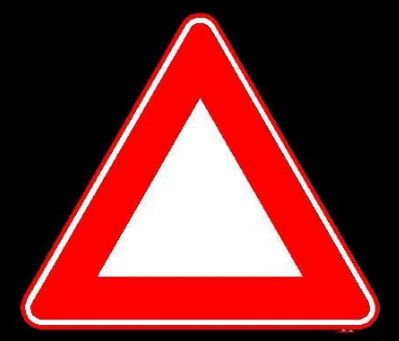

9、如下图所示，，，，，，，，重复第7步操作，，，，，，，，将最内里谁人小三角形填充成白色。。。。。 。。。

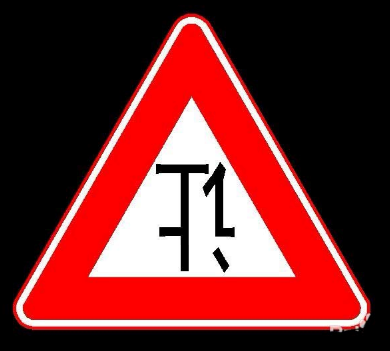

10、如下图所示，，，，，，，，输入“t”，，，，，，，，回车，，，，，，，，输入“让”，，，，，，，，确定，，，，，，，，输入“ro”，，，，，，，，回车，，，，，，，，鼠标左键选中文字，，，，，，，，回车，，，，，，，，鼠标左键指定旋转中心点，，，，，，，，移动鼠标将文字旋转180度，，，，，，，，输入“m”，，，，，，，，回车，，，，，，，，鼠标左键选中文字，，，，，，，，回车，，，，，，，，鼠标左键选中基点，，，，，，，，移动鼠标将文字安排到三角形中心合适位置。。。。。 。。。

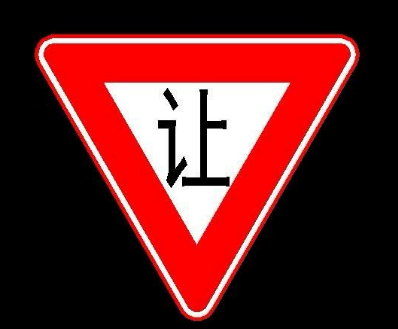

11、如下图所示，，，，，，，，将整个图案旋转180度。。。。。 。。。详细操作：输入“RO”，，，，，，，，回车，，，，，，，，鼠标左键选中整个图案，，，，，，，，回车，，，，，，，，鼠标左键指定选中中心，，，，，，，，移动鼠标将图案整个旋转180度。。。。。 。。。
至此，，，，，，，，完成以上所有操作，，，，，，，，这个“减速让行”交通标记符号就画好了。。。。。 。。。
以上就是cad画减速慢行忠言牌的教程，，，，，，，，希望各人喜欢，，，，，，，，请继续关注中望CAD官网。。。。。 。。。
