在使用CAD对角度举行标注的时间，， ，，，我们会发明若是角度较量小，， ，，，角度标注的数字可能会放不下。。。。 。。。在这个时间，， ，，，我们需要把标注放在角度的外边位置，， ，，，那该怎样操作呢？？？？？
快随着小编一起来看看吧
1、首先，， ，，，各人先翻开中望CAD软件

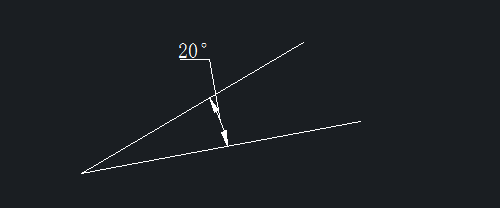

2、点击界面上方菜单栏中“标注”-“角度”按钮，， ，，，选择角度的两条边举行标注操作，， ，，，执行效果如下图所示

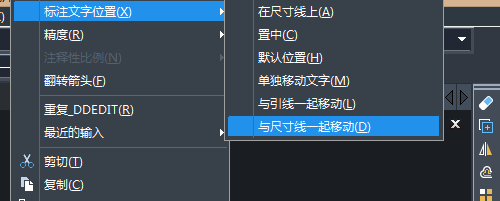

3、选中这个标注，， ，，，点击鼠标的右键，， ，，，再点击“标注文字位置”-“与尺寸线一起移动”按钮

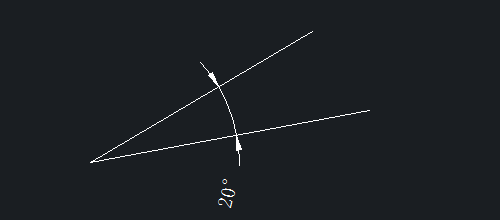

4、直接拖动标注，， ，，，就能把CAD软件的标注数值放在外边了，， ，，，执行效果如下图所示
5、或者可以直接点击“标注文字位置”-“单独移动文字”按钮，， ，，，直接拖动文字
