怎样用CAD绘制手柄

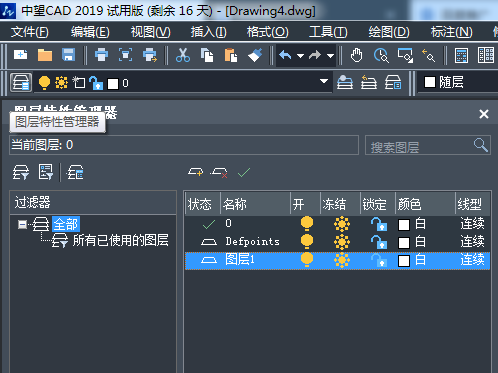

1.双击或者右键选择翻开你的cad软件，，，，，本教程以中望CAD2019为例，，，，，设置好图层特征。 。。。。

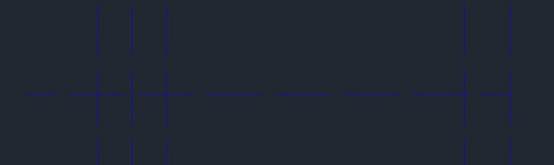

2.绘制水平中心线120mm，，，，，竖直50中心线mm。 。。。。
将竖直中心线划分向左向右偏移7.5个单位，，，，，向右偏移82.5个单位。 。。。。
将最右的中心线向左偏移10个单位。 。。。。

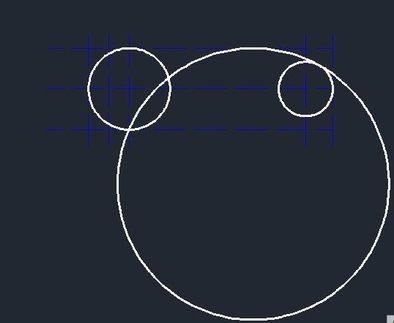

3.绘制2个半径划分为15和10的圆。 。。。。
将水平中心线上下偏移15个单位。 。。。。
使用相切相切半径绘制圆，，，，，半径为15mm。 。。。。

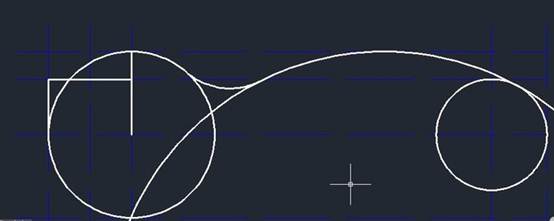

4.绘制圆角，，，，，圆角半径为12mm。 。。。。
将水平中心线向上偏移10个单位。 。。。。
绘制3条实线，，，，，如下图所示。 。。。。
5.绘制半径为5的圆，，，，，在中心线的交点处。 。。。。
修剪左边圆部分的线条。 。。。。
修剪右边圆部分的线条，，，，，与上一步一样，，，，，使用修剪工具。 。。。。

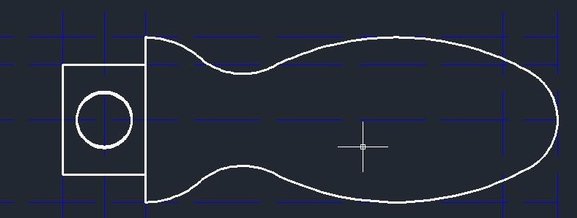

6.镜像所画的线条，，，，，就酿成一个手柄。 。。。。
删除多余的线条。 。。。。就完成了手柄的绘制操作。 。。。。
以上就是用CAD绘制手柄的详细教程，，，，，你掌握了吗？？？？？？？若是想要相识更多的有趣的绘图要领，，，，，可以一连关注中望CAD官网哦。 。。。。
