怎样识别CAD标注是否被修改
怎样识别CAD标注是否被修改?小编接下来提供三种要领识别标注尺寸是否有被修改,详细如下
1、
要领一：用燕秀工具箱
使用CAD的插件检测是最快捷和简朴的，，，， ，，但条件是下载装置了燕秀工具箱

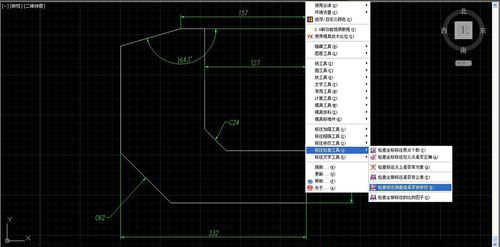

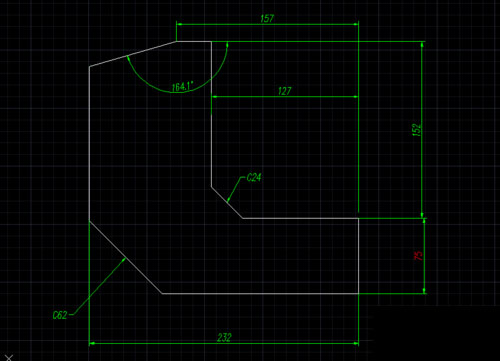

装置了燕秀工具箱后，，，， ，，如图,若有改动过的尺寸，，，， ，，燕秀就会将其改为红色
2、
要领二：用ED编辑审查尺寸

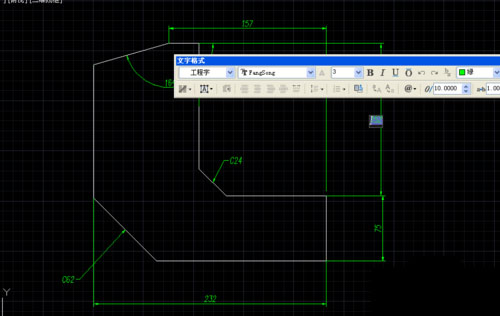

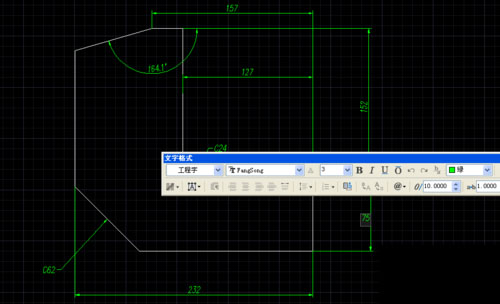

若是没有燕秀，，，， ，，并且尺寸未几。。。 。。那就按快捷键"ED",再点相对应尺寸，，，， ，，没有改动过的尺寸呈蓝色,有改动则如图，，，， ，，属于可编辑状态
3、
要领三：放大或缩小图形
没有燕秀并且尺寸多，，，， ，，那就直接用放大和缩小而挑选
由于没改动的尺寸会形状更改而改变，，，， ，，改动则不会

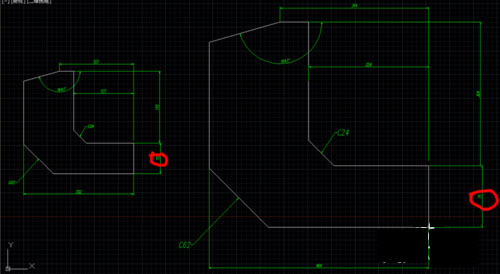

如图，，，， ，，复制一个图形放大2倍后，，，， ，，除改动过的尺寸其余都放大了
