CAD辅助设计中在CAD中画毗连片
CAD辅助设计中在CAD中画毗连片
毗连片是用户在CAD做设计的时间中经�；；；；；；嵊玫降囊桓霾考�，，，，，，，小编在这里先容一下它的画法,详细的办法如下：
要领/办法
1.点击绘图工具栏中的结构线按钮，，，，，，，也可以输入快捷键XL直接启动结构线的下令，，，，，，，划分画一条水平辅助线和三条笔直辅助线（笔直辅助线的间距为15，，，，，，，自己调解）效果显示如下。。 。 。。。。。

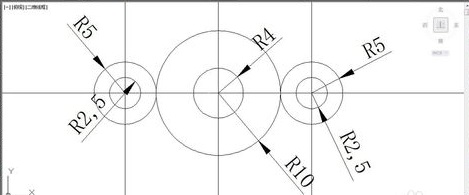

2.输入快捷键C绘制2个为半径2.5圆，，，，，，，一个半径为4的圆，，，，，，，一个半径5的圆和一个半径10的圆，，，，，，，圆心是四条辅助线的交点，，，，，，，详细的图如下:

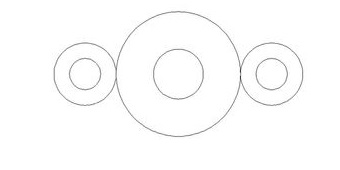

3.选中第一步建设的四条结构线，，，，，，，直接按删除键，，，，，，，删除四条结构线，，，，，，，如下图。。 。 。。。。。
4.选择捕获设置中的设置，，，，，，，弹出对话框（草图设置），，，，，，，选择工具捕获，，，，，，，选中切点，，，，，，，效果如下。。 。 。。。。。

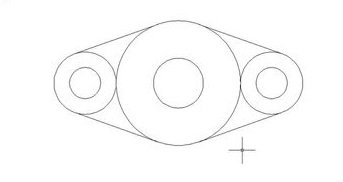

5.输入快捷键L也可以点击工具栏中的直线工具，，，，，，，通过捕获圆的切点，，，，，，，将所画的几个圆毗连起来，，，，，，，效果如下

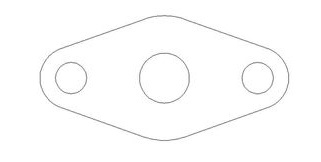

6.输入快捷键TR，，，，，，，点击修改工具栏中的修改工具，，，，，，，对上面的图形举行一个修剪，，，，，，，修剪最后的效果如下图所示
