CAD辅助设计CAD中画螺栓
CAD辅助设计CAD中画螺栓的要领：螺栓是设计师或者用户非经常用的部件之一，，，，，，，，许多其他的部件都需要用到它来举行一个毗连。 。。。。。。CAD中螺栓的画法很是多样简朴，，，，，，，，今天小编将为你先容一下螺栓的画法，，，，，，，，详细的办法如下：
要领/办法
1、首先，，，，，，，，在辅助线的设置中选择虚线的选项，，，，，，，，画两条呈十字状的辅助线，，，，，，，，效果显示如下：
2、输入快捷键C来画一个圆，，，，，，，，以刚刚画好的辅助线的交点为圆心，，，，，，，，接着输入POL多边形的快捷键，，，，，，，，画一个与圆外切的正六边形，，，，，，，，效果显示如下：。 。。。。。。

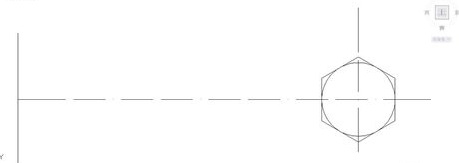

3、辅助线外再画一条直线，，，，，，，，这一条直线要以辅助线的端点为中点，，，，，，，，效果显示如下：

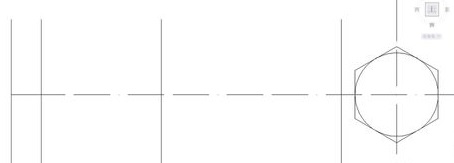

4、输入快捷键O，，，，，，，，偏移（向右边），，，，，，，，首先偏移5个单位，，，，，，，，选择刚刚偏移所获得的直线，，，，，，，，再举行偏移20个单位，，，，，，，，再选择上一步偏移获得的直线，，，，，，，，再偏移30个单位，，，，，，，，效果显示如下：。 。。。。。。

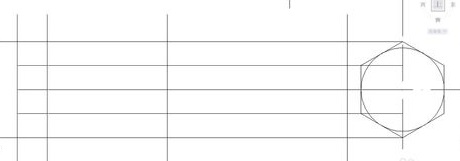

5、完成上一步的办法后，，，，，，，，将最外面的这条直线的中点和圆心毗连起来，，，，，，，，选择这条直线，，，，，，，，输入快捷键O，，，，，，，，划分举行向上和向下偏移8个单位，，，，，，，，捕获正六边形的正上正下两个点划分向左绘制两条直线，，，，，，，，效果显示如下：

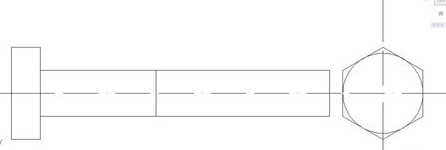

6、输入快捷键TR，，，，，，，，对上一步的图形举行修剪（注重：输入tr后直接按两次space键，，，，，，，，可以删除多余的线条），，，，，，，，最终的效果如下：
以上就是本篇的所有门享了~谢谢你的阅读和支持！更多内容尽在中望官网！
