在CAD制图的历程中，，，，，我们常�；；； ； ；；；崾褂靡桓龅淄甲魑慰�，，，，，为了越发便捷的使用，，，，，今天小编给各人先容一下插入参照图的要领。 。。。 。 。。。
要领/办法

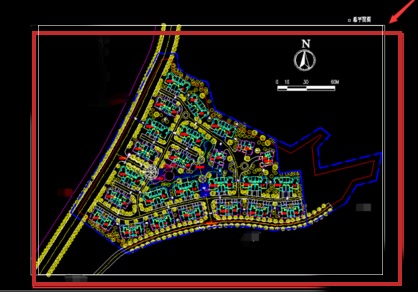

如下图所示，，，，，小编要将下图作为参照底图插入到其他CAD图中
先翻开要插入参照底图的CAD图形，，，，，在CAD下令上找到插入的选项
选择插入DWG参照

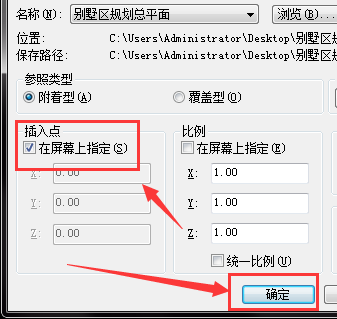

系统弹出对话框，，，，，在内里选择你需要插入的图形文件。 。。。 。 。。。确定。 。。。 。 。。。其他设置可凭证自己的需要举行选择
可以望见，，，，，CAD泛起下令如下

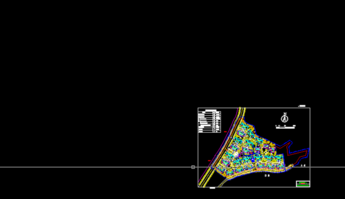

恣意点击CAD画布的某一处，，，，，若是看不到刚刚插入的参照文件，，，，，输入下令Z—空格—A—空格，，，，，图形就会出来了，，，，，如图所示
