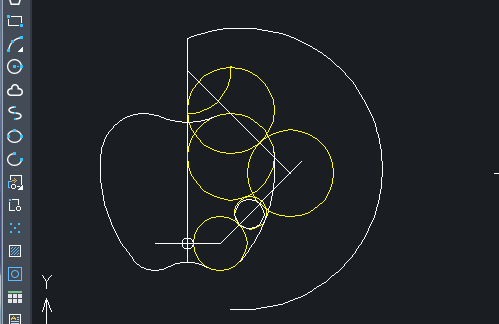

今天我们来学习怎样用CAD绘制苹果的LOGO。。。。。。。。先看一下如图所示的绘制草图，，，，，可以看出，，，，，苹果LOGO的绘制就是使用圆、直线的相对重大运用绘制而成，，，，，下面我们就来一起学习吧！
1、 首先，，，，，各人翻开中望CAD软件

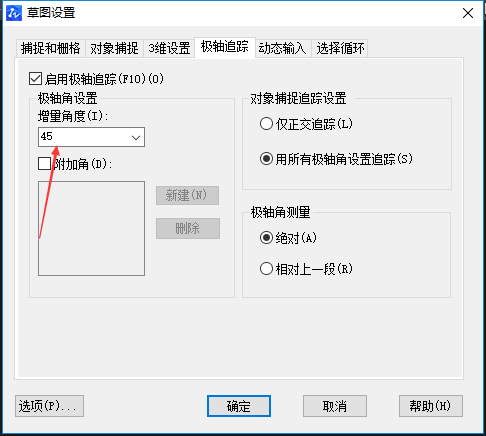

2、 将光标定位到绘图区域下方的极轴追踪图标，，，，，单击鼠标右键，，，，，翻开如图所示的草图设置对话框，，，，，设置增量角为45

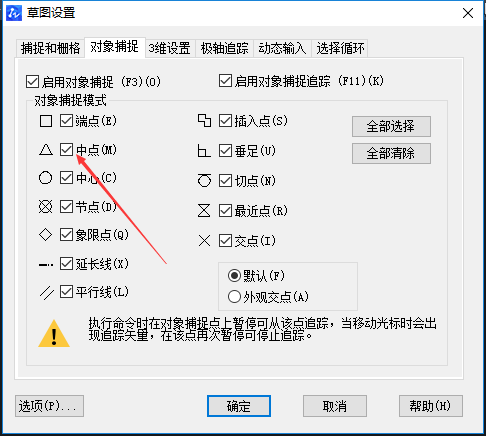

3、 然后点击【工具捕获】选项卡，，，，，设置捕获中点； ；；； ；；；点击确定，，，，，返回绘图区域

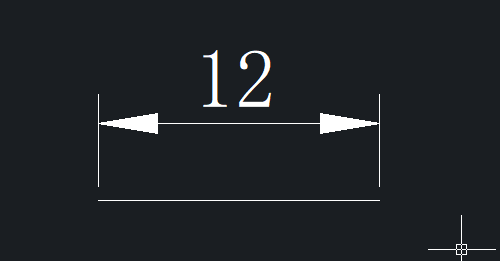

4、 点击【绘图】-【直线】按钮，，，，，绘制一条水平直线，，，，，其长度为12

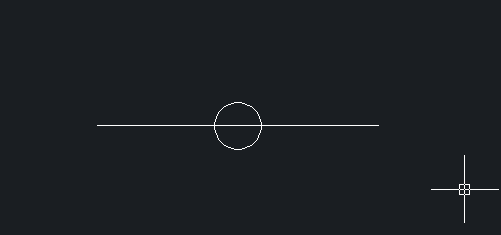

5、 点击【绘图】-【圆】-【圆心、半径】按钮，，，，，以水平直线的中心点为圆心，，，，，绘制一个半径为1的圆

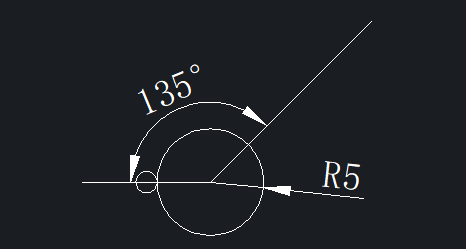

6、 点击【绘图】-【圆】按钮，，，，，以水平直线右端点为圆心，，，，，绘制一个半径为5的圆，，，，，此时两个圆恰恰相切； ；；； ；；；然后点击【直线】按钮，，，，，以水平直线右端点为起点，，，，，绘制一条长度合适的线段，，，，，线段与水平直线的逆时针夹角为135°

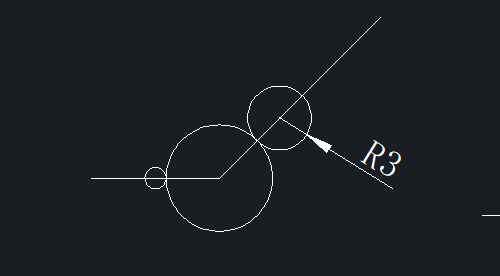

7、 点击【绘图】-【圆】-【两点】按钮，，，，，使用两点画圆方法在斜线上绘制一个半径为3的圆，，，，，确定第一点为斜线上与半径为5的圆的交点

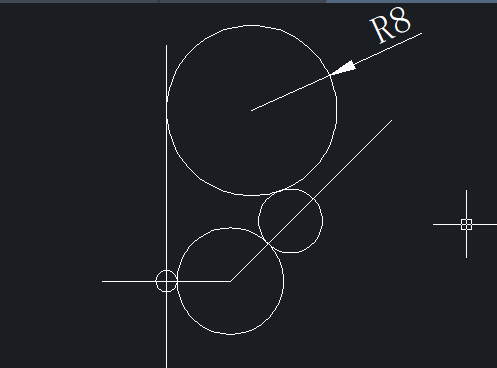

8、 点击【绘图】-【圆】-【相切、相切、半径】按钮，，，，，绘制一个与竖直线和半径为3的圆相切，，，，，其半径为8的圆（在绘制这个圆之前需画一条过水平直线中心点的竖直直线）

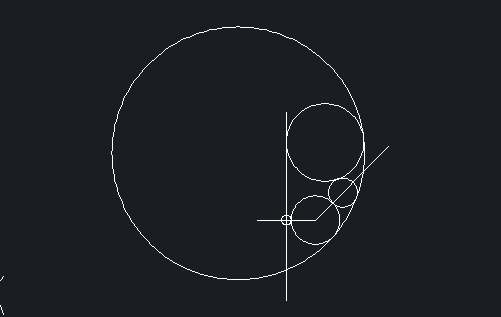

9、 点击【绘图】-【圆】-【相切、相切、相切】按钮，，，，，绘制一个与三个圆都相切的大圆

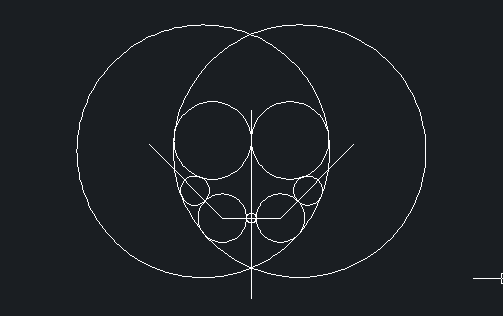

10、 点击【修改】-【镜像】按钮，，，，，选择四个圆以及斜线为工具，，，，，以竖直直线为镜像线，，，，，绘制出如图所示的图形

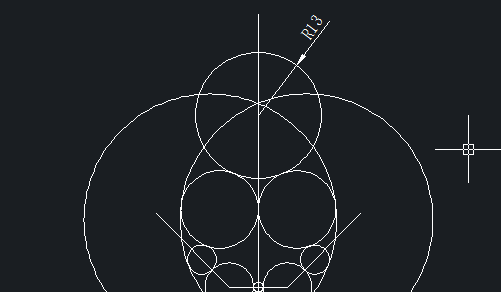

11、 点击【绘图】-【圆】-【相切、相切、半径】按钮，，，，，绘制一个半径为13，，，，，与两个半径为8的圆相切的圆

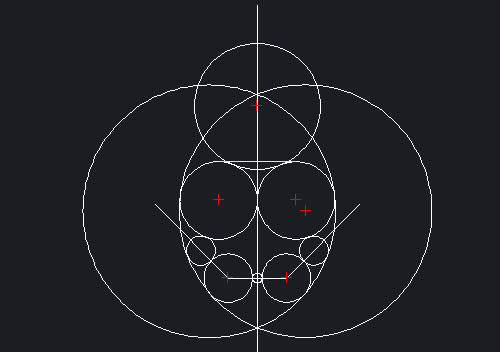

12、 点击【绘图】-【直线】下令，，，，，绘制如下图所示的两个半径为8的圆的切线

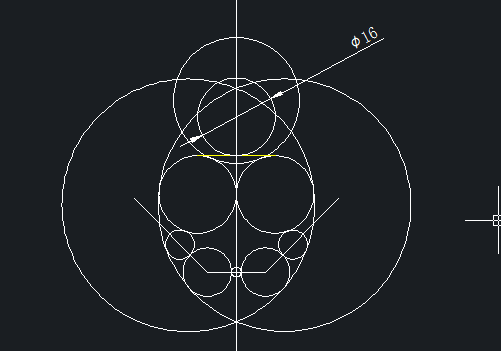

13、 点击【绘图】-【圆】-【两点】按钮，，，，，使用两点画圆的方法绘制一个划分经由切线与两个圆的切点的圆，，，，，如图所示

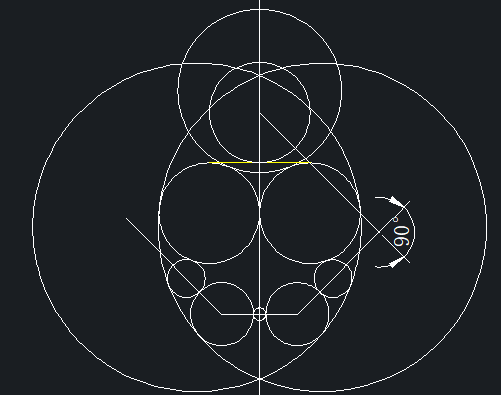

14、 点击【绘图】-【直线】按钮，，，，，绘制直线。。。。。。。。直线的第一点为上一步所绘制的圆的圆心，，，，，第二点为斜线的垂足

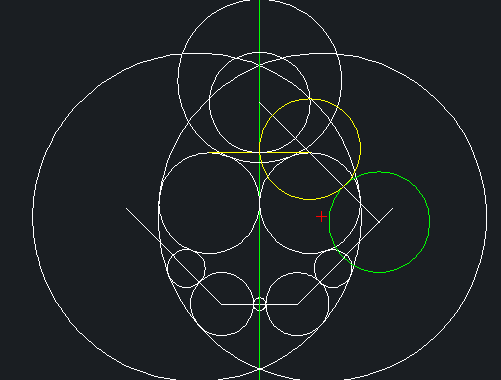

15、 点击【绘图】-【圆】，，，，，绘制一个半径为8的圆。。。。。。。。圆心为上一步所绘制的垂线与斜线的交点； ；；； ；；；然后点击【绘图】-【圆】-【相切、相切、半径】按钮，，，，，绘制一个与上一步所绘制的圆以及竖直直线相切，，，，，并且半径为8的圆，，，，，

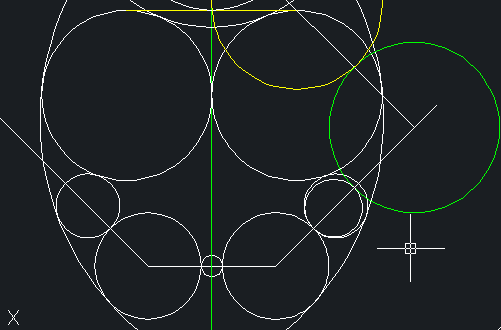

16、 点击【绘图】-【圆】-【两点】按钮，，，，，使用两点画圆下令绘制半径为3的圆内的小圆

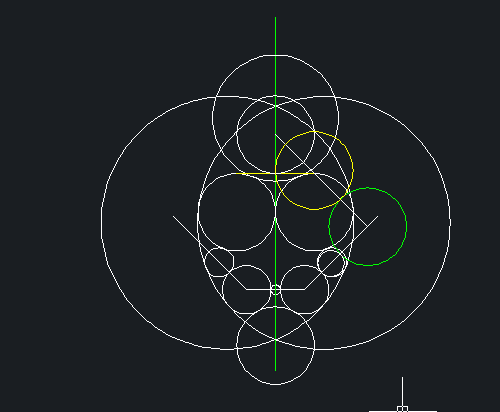

17、 点击【绘图】-【圆】-【相切、相切、半径】按钮，，，，，绘制与底部两个圆相切且半径为8的圆

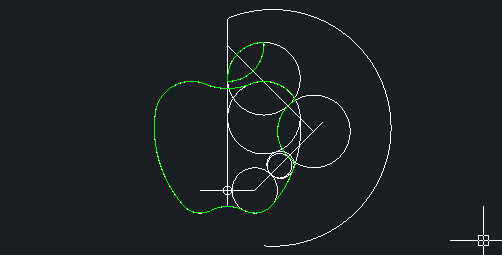

18、 使用修剪、删除下令去掉多余的线条

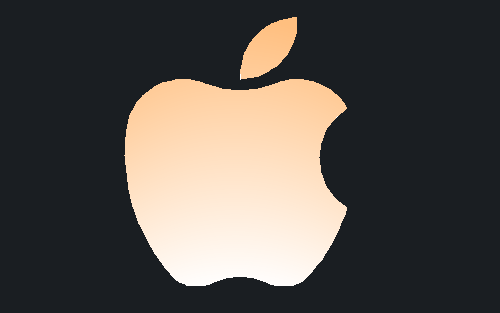

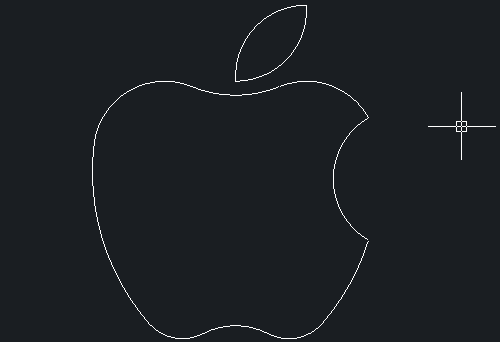

19、 最后绘制的苹果如图
20、 画好苹果LOGO的轮廓后，，，，，我们可以在CAD中自行填充颜色
