今天我们以绘制如图所示的铰套为例 ，，，，，，，，熟悉CAD中矩形、多边形下令 ，，，，，，，，以及偏移和修剪下令的相关操作。。。。。
1、 首先 ，，，，，，，，各人翻开中望CAD软件

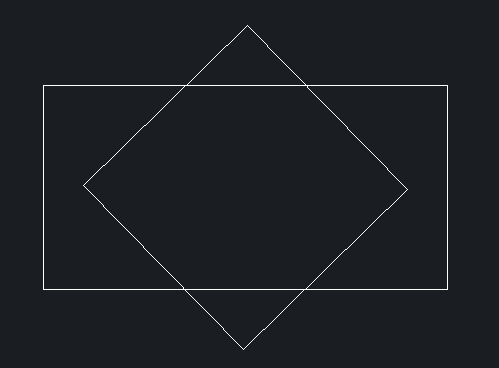

2、 用矩形和多边形下令绘制如图所示的草图

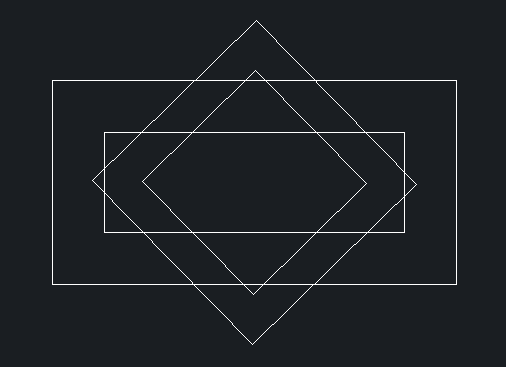

3、 点击【修改】-【偏移】下令 ，，，，，，，，将四边形向内偏移

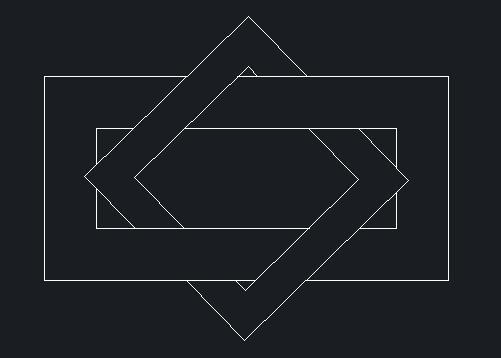

4、 点击【修改】-【修剪】下令 ，，，，，，，，将多余的线去掉 ，，，，，，，，剪切出条理关系 ，，，，，，，，最后在CAD中绘制的图形效果如图：
