用CAD绘制机械零件真的是超等利便，，，，，， ，，不但有着其准确性并且极大地阻止了手工制图的误差。。 。。。。。今天给各人讲一下怎么绘制吊钩。。 。。。。。

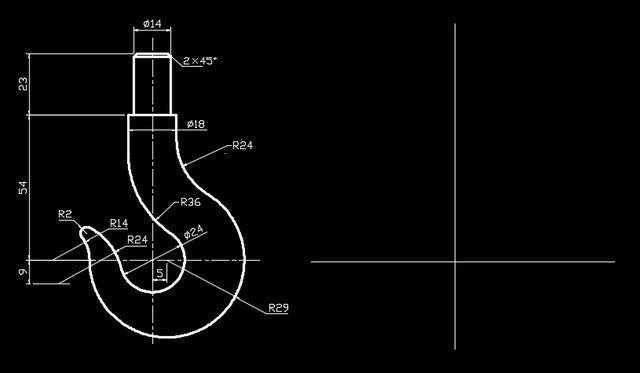

1.翻开CAD制图软件，，，，，， ，，绘制两条相互笔直的定位线。。 。。。。。

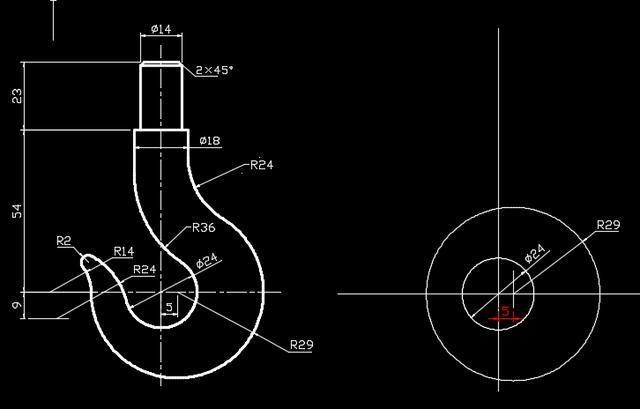

2.以上面的定位线交点为圆心绘制直径为24（即半径12）的小圆，，，，，， ，，然后将竖线向右偏移5，，，，，， ，，以其与横轴的交点为圆心绘制半径为29的圆。。 。。。。。

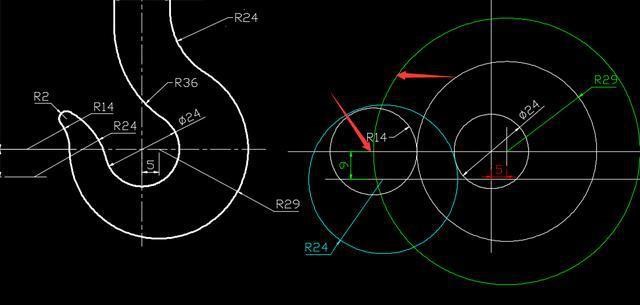

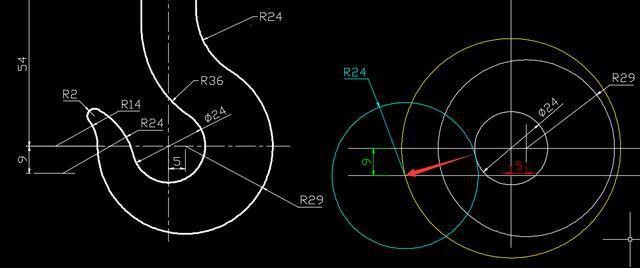

3.将横轴向下偏移9，，，，，， ，，将直径为24的小圆向外偏移24与下面偏移的水平线相交于一点，，，，，， ，，并以此点为圆心绘制半径为24的圆。。 。。。。。效果如下图所示。。 。。。。。
4.将半径为29的圆向外偏移14与第一条水平横线相交于一点，，，，，， ，，以该点为圆心绘制半径为14的圆。。 。。。。。

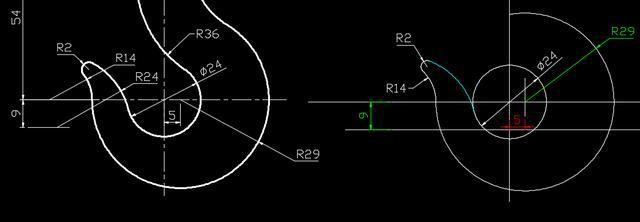

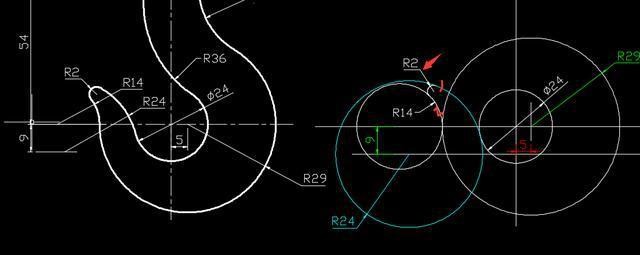

5.在下令栏中输入F并回车，，，，，， ，，设半径值为2，，，，，， ，，在半径14和半径24的圆中心绘制一个半径为2的小圆，，，，，， ，，如下图箭头所示处。。 。。。。。
6.在下令栏中输入TR，，，，，， ，，并回车两次。。 。。。。。对不需要的部分线条举行修剪去除。。 。。。。。

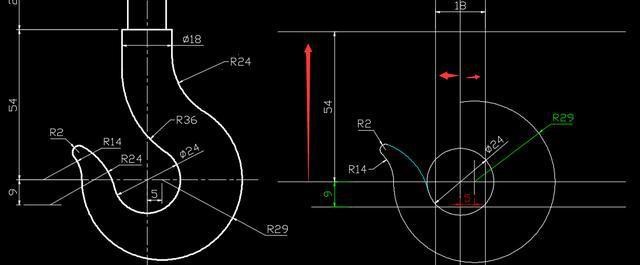

7.翻开移动工具对定位线举行偏移，，，，，， ，，效果如下。。 。。。。。

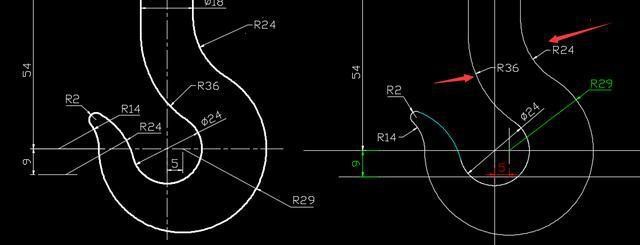

8.再次输入F，，，，，， ，，绘制右侧的圆弧形状。。 。。。。。

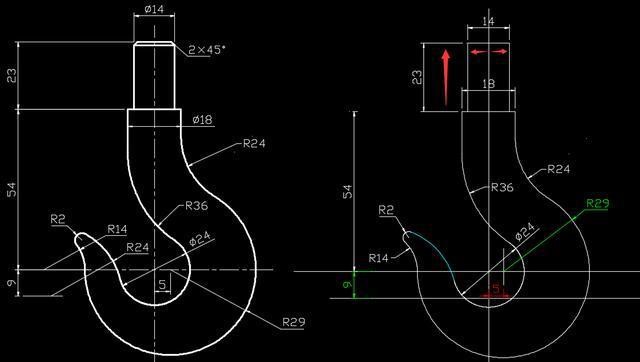

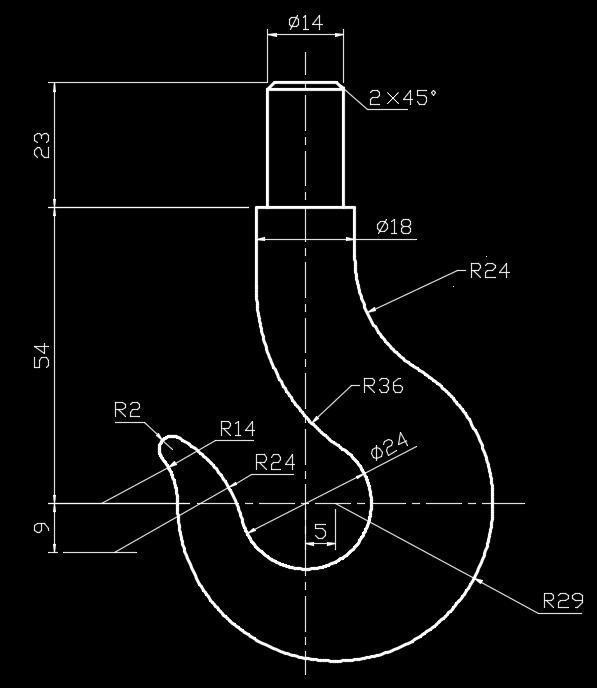

9.再次使用偏移获得吊钩上半部分的14宽和23高，，，，，， ，，如下图。。 。。。。。

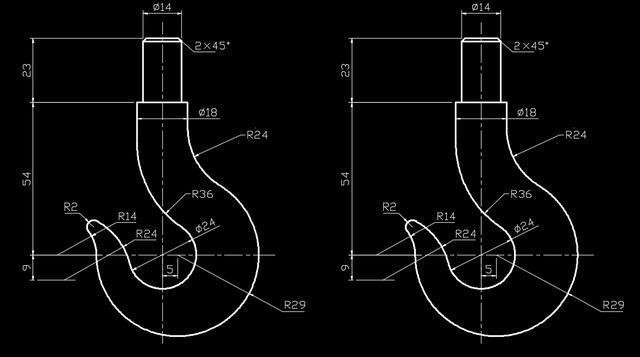

10.将定位线修改为center线型（以免影响观感），，，，，， ，，将吊钩的轮廓线条加粗就完玉成部操作啦。。 。。。。。
是不是很简朴呢？？？ ？？？赶忙下手试试吧！
