想要掌握任何一种工具，，，， ，训练都是必不可少的。。 。。。。。CAD作为一种超等便当的机械制图软件，，，， ，在绘制零件、机械等方面有着不可替换的适用性。。 。。。。。今天给各人分享一个机械零件的实操案例，，，， ，一起学起来吧！

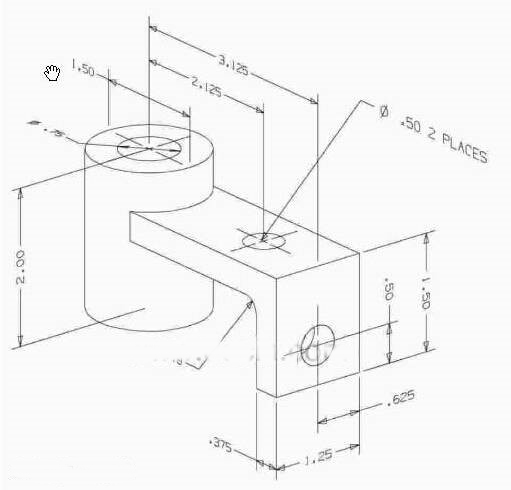

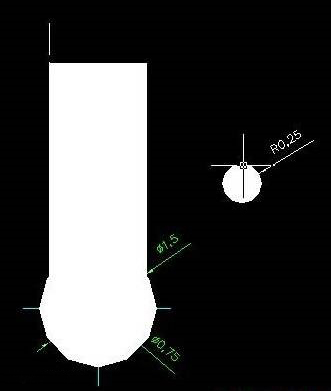

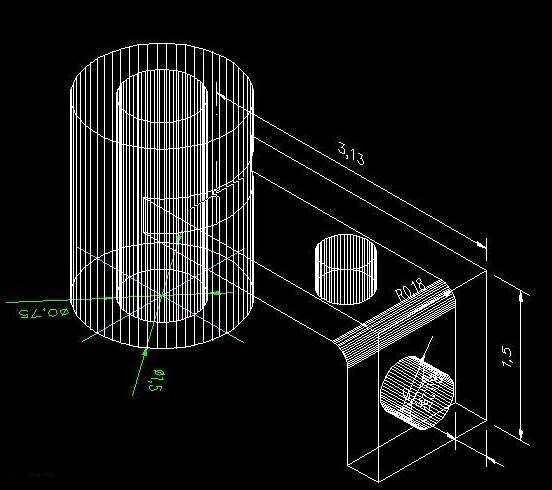

尺寸图：

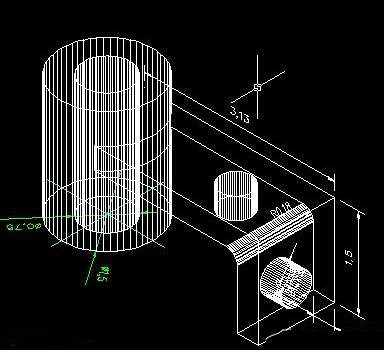

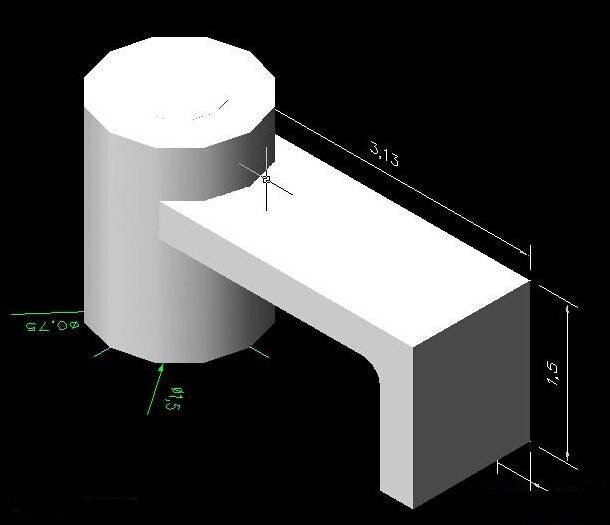

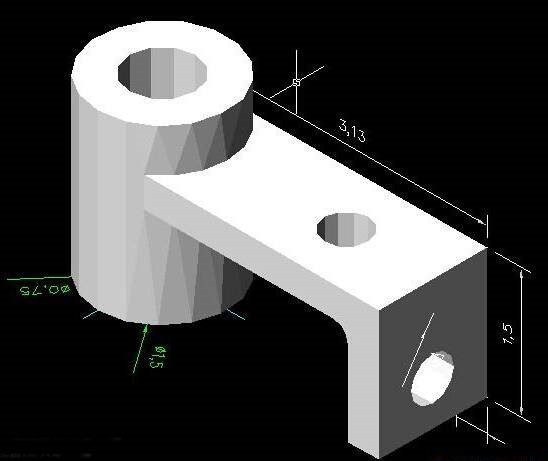

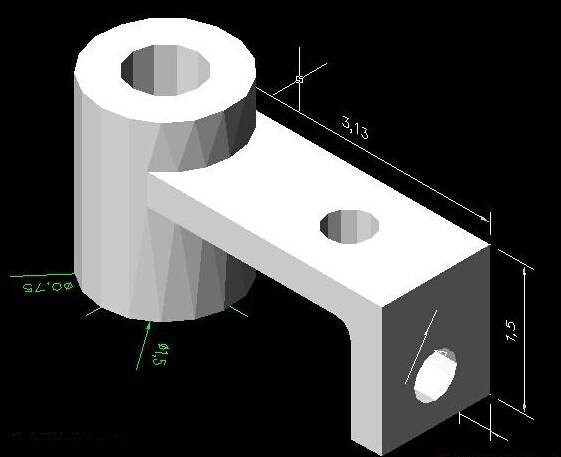

效果图：

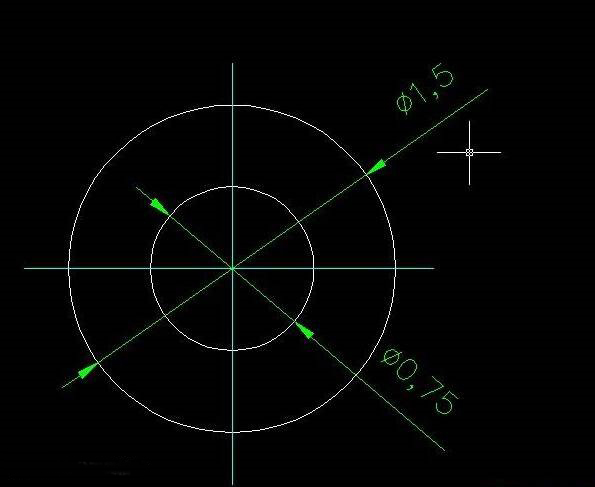

1.翻开CAD制图软件，，，， ，点击视图菜单，，，， ，在下拉菜单中选择三维视图-俯视图，，，， ，绘制左侧空心圆柱体的平面图（也就是两个圆）。。 。。。。。

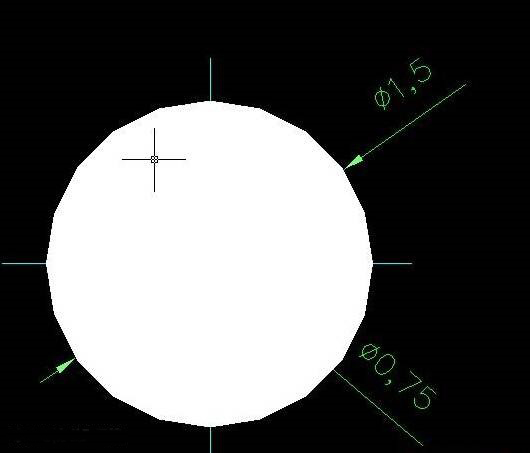

2.在下令栏中输入REG下令，，，， ，对上面所画的平面图举行面域操作，，，， ，使其泛起整体状态，，，， ，效果如下。。 。。。。。

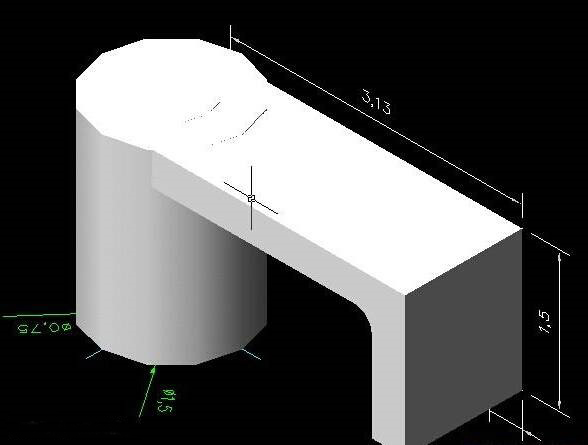

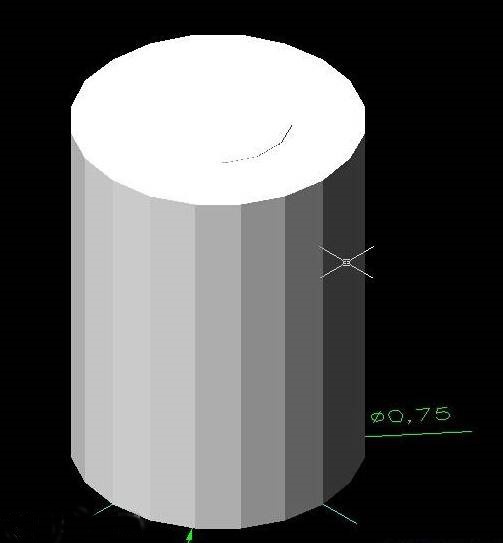

3.在下令行中输入EXT，，，， ，对两个圆的面举行实体拉伸，，，， ，单击视图菜单，，，， ，选择三维视图-东北等轴测，，，， ，使其酿成高度为2mm的三维立体效果。。 。。。。。

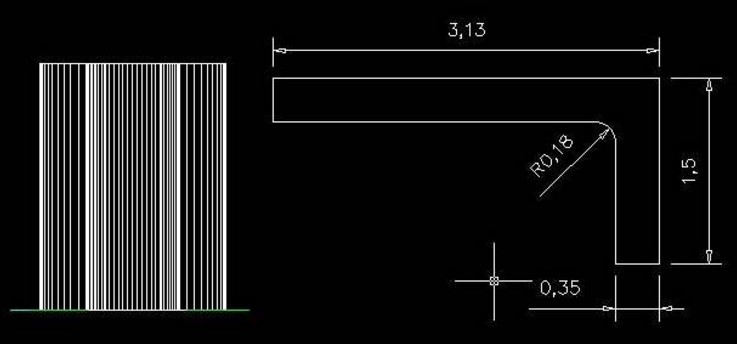

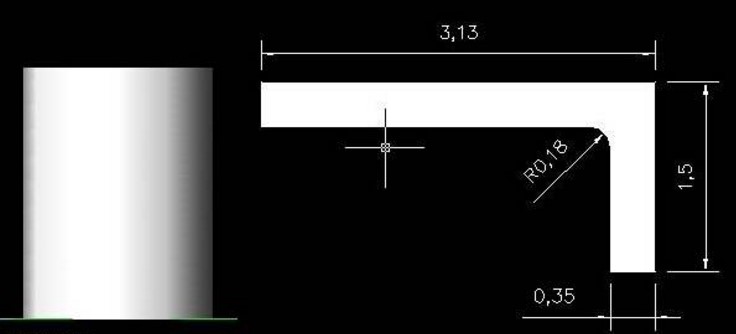

4.同样的，，，， ，单击视图菜单，，，， ，选择右视图，，，， ，绘制右边部分的平面图。。 。。。。。
5.同办法二，，，， ，对右边部分执行面域操作。。 。。。。。

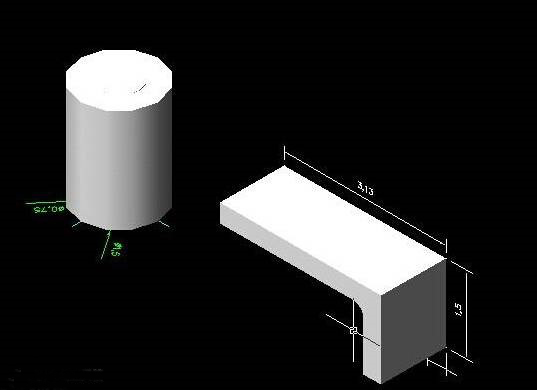

6.同办法3使用EXT下令对右边部分举行实体拉伸，，，， ，使其泛起为1.25mm高的三维立体效果。。 。。。。。
7.输入M使用快捷键激活移动工具对左右两部分的图形举行组合。。 。。。。。
8.由上我们可以知道这两部分是有着0.5mm的高度差的（右侧部分略低），，，， ，以是这时间我们要再次使用移动工具将右侧部分向下移动0.5mm。。 。。。。。
9.单击选择视图菜单，，，， ，三维视图-俯视图，，，， ，绘制如下平面图并执行面域操作。。 。。。。。

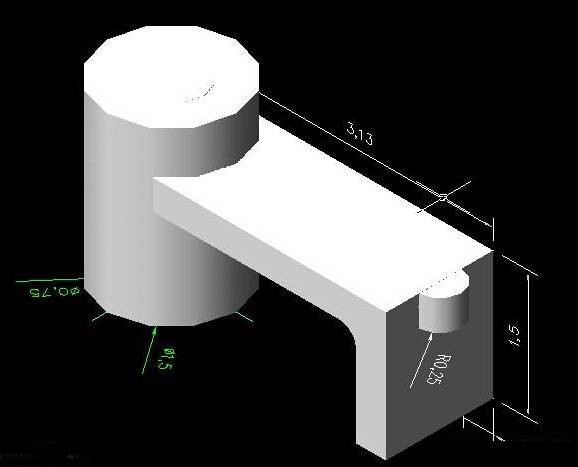

10.在下令栏中输入EXT下令，，，， ，对半径为0.5mm的小圆举行高度拉伸，，，， ，高为0.35mm。。 。。。。。在视图菜单中进入东北等轴测视图，，，， ，用移动工具对图形举行组合。。 。。。。。

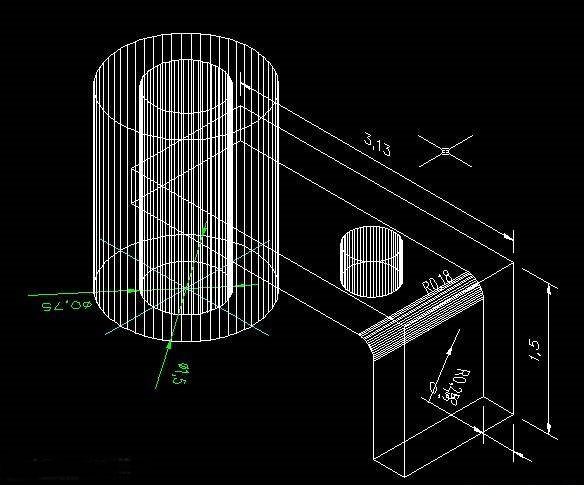

11.接下来我们就最先对图形举行着色啦。。 。。。。。单击视图菜单，，，， ，选择着色-三维框线模式，，，， ，对半径为0.25mm的右侧小圆举行位置调解。。 。。。。。
12.凭证同样的要领绘制右侧的另一小圆并对齐。。 。。。。。
13.执行UNI下令对整体举行组合。。 。。。。。

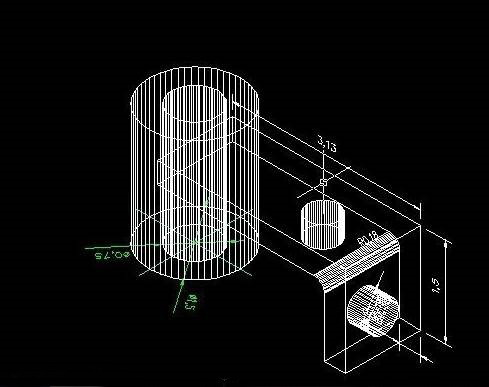

14.翻开SU下令接着执行差集操作，，，， ，减去左侧圆柱的空心部分和右侧的两个镂空小圆部分。。 。。。。。
15.最后执行视图菜单-着色-体着色，，，， ，就可以抵达最终效果啦。。 。。。。。
是不是很简朴呢？ ？？？ ？？ ？赶忙下手试试吧！
