CAD机械制图的绘制办法
我们在CAD绘制机械图的一些办法技巧是我们必备的，，，，，以是关于CAD机械制图绘制办法技巧各人知道几多呢？？？？？？
1，，，，， 首先，，，，，我们要翻开CAD软件

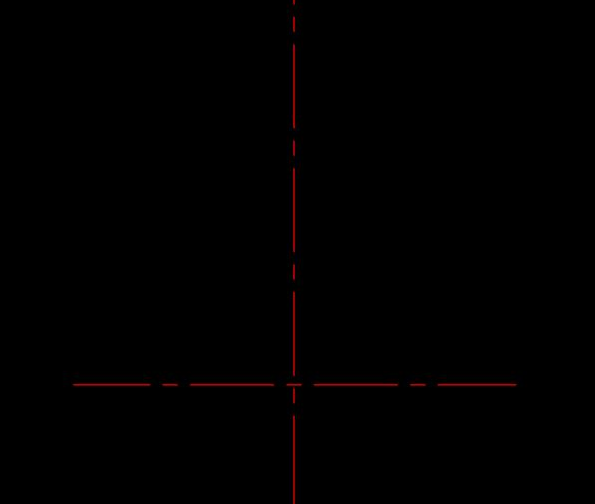

2，，，，， 绘制出要害的中心点

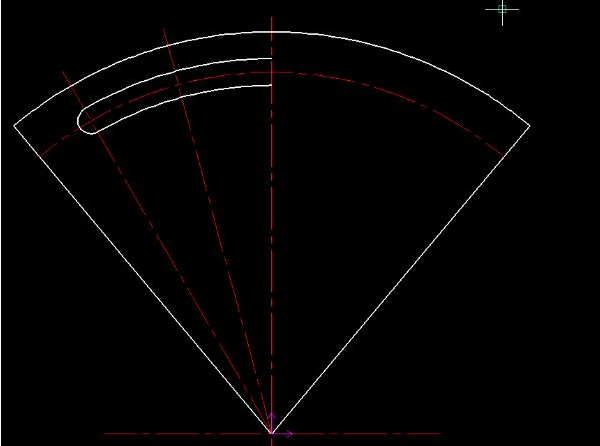

3，，，，， 把轮廓跟角中分线绘制出来

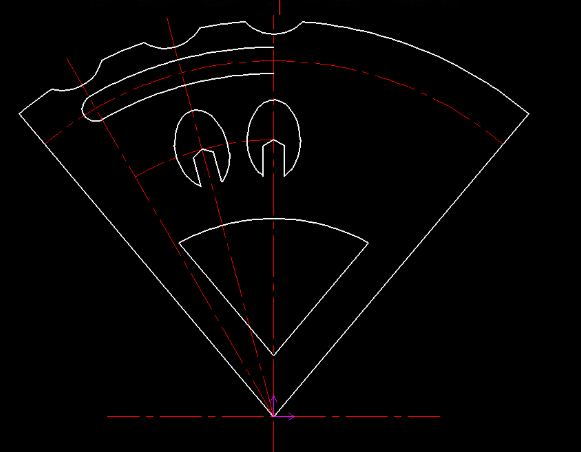

4，，，，， 然后以角中分线为准，，，，，绘制出几何图形，，，，，如下图：

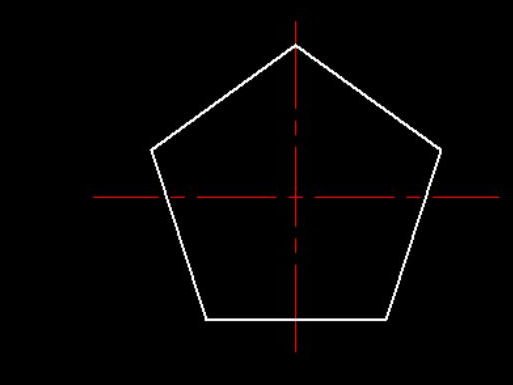

5，，，，， 单独绘制一个五边 。。 。。。。

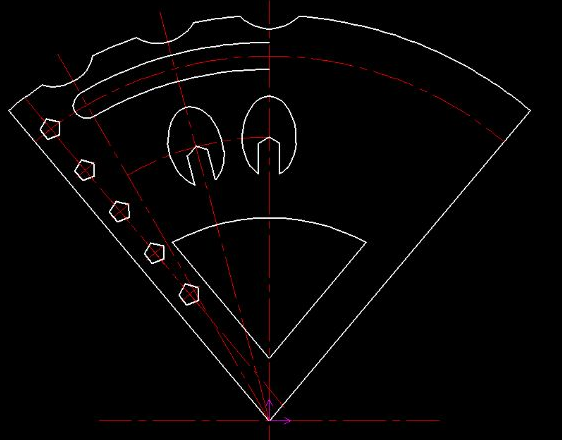

6，，，，， 然后将单独的五边形复制黏贴到图形中 。。 。。。。

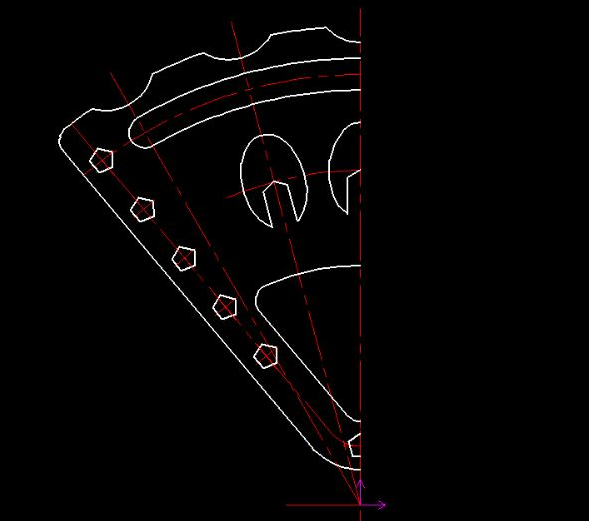

7，，，，， 绘制出相关部分的倒角，，，，，以中心线为对称，，，，，剪裁掉右边部分所有线条 。。 。。。。

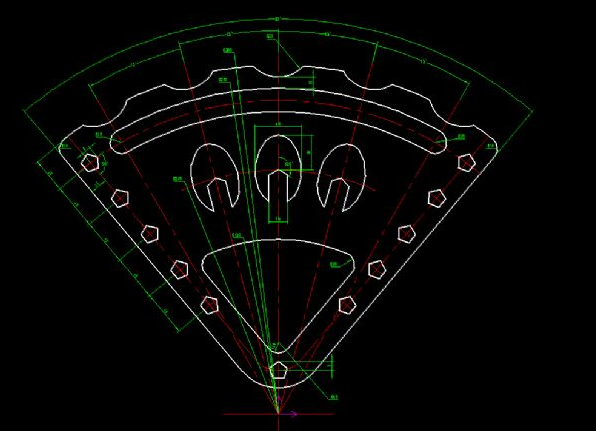

8，，，，， 将左半部分以中心线镜像，，，，，形成图形 。。 。。。。然后标注上尺寸，，，，，完善细节，，，，，就完成了 。。 。。。。
