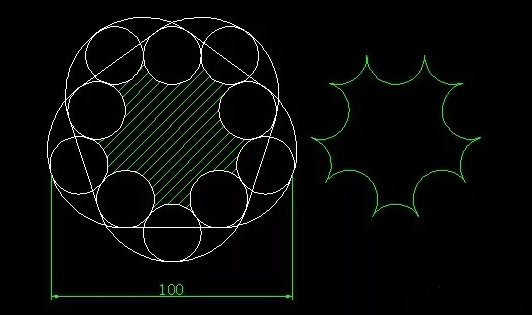

CAD在盘算图形的面积的时间很是利便，，，，， ，，可是若是遇到下面这种重大图形求阴影面积又该怎么办呢?
关于这种重大的组合几何图形，，，，， ，，我们可以先研究下它们的画法，，，，， ，，在这个历程中问题会迎刃而解哦~

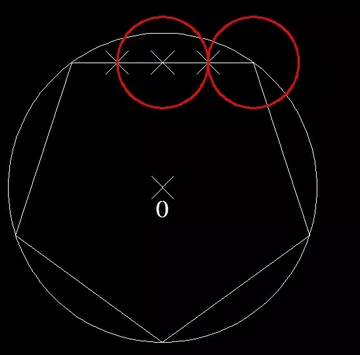

1.先画一个恣意巨细的圆，，，，， ，，在其内部画一个内接五边形；；；；；；；恣意选取内接五边形一边（这里选取上面的边举行操作）做四中分，，，，， ，，以五边形右上极点作为圆心，，，，， ，，以四分之一长为半径作圆；；；；；；；以五边形上边的第二个四中分点为圆心，，，，， ，，四分之一边长为半径再作一个圆。 。 。。 。。 。。
以大圆内的O点为中心点，，，，， ，，N为5，，，，， ，，环形阵列两小圆。 。 。。 。。 。。
2.删除上面为了便于操作而绘制的辅助圆和五边形。 。 。。 。。 。。

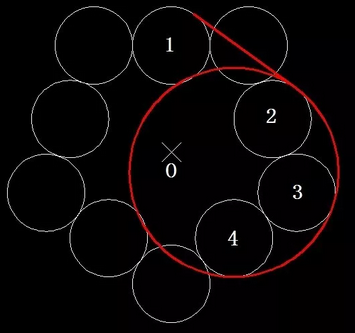

3.画直线相切于圆1、圆2；；；；；；；再做圆2与圆3、圆3与圆4的切线，，，，， ，，修剪成圆弧� 。 。。 。。 。。�；；；；；；将O作为中心点，，，，， ，，N=5，，，，， ，，对直线和修剪后的圆弧举行环形阵列。 。 。。 。。 。。

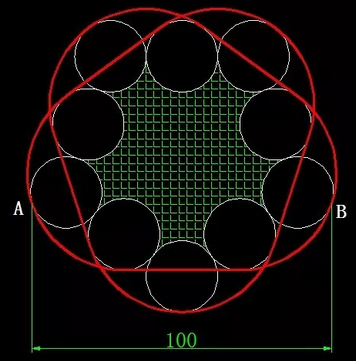

4.以AB两点之间的距离为参照距离，，，，， ，，等同于原图中的100，，，，， ，，对图形举行整体缩放；；；；；；；求得阴影部分面积300.1193.
是不是很厉害呢？？？ ？？？？下手磨练一下吧！
