VCD关于现代而言可能称得上是“骨董”了， ， ，，，，信托许多人没见过这种工具。。。。。。。可是并不影响我们拿它来练练手， ， ，，，，今天就来看下怎么用CAD画VCD的平面图吧！
1.翻开CAD制图软件， ， ，，，，新建文件。。。。。。。

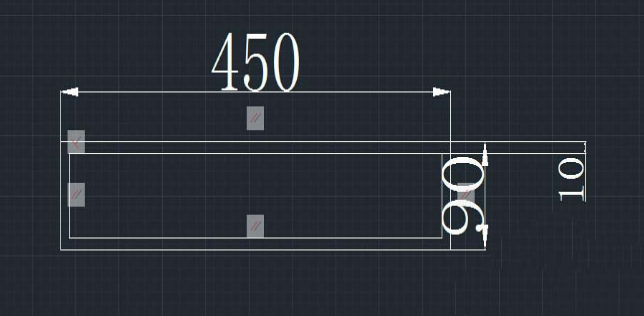

2.在左侧工具栏中选择“矩形”， ， ，，，，在视图中绘制一个450mm*90 mm的直角矩形 ；；；；；；；；然后对其举行向内偏移， ， ，，，，距离为10 mm。。。。。。。

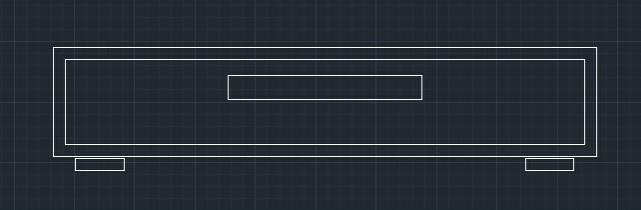

3.再用矩形下令绘制160 mm*20 mm的直角矩形 ；；；；；；；；然后就是VCD的底脚啦。。。。。。。同样也是用矩形下令举行绘制， ， ，，，，巨细为40 mm *10 mm（这里可以举行矩形的两次绘制， ， ，，，，也可以使用镜像下令举行复制）， ， ，，，，基本形状如下。。。。。。。

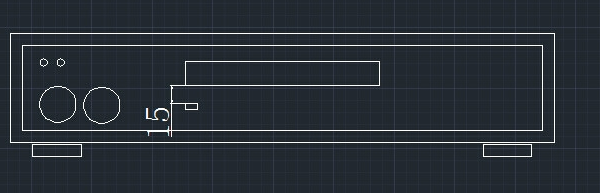

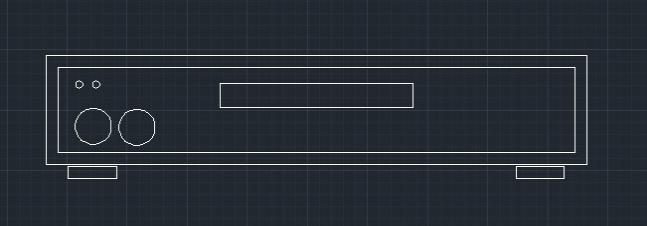

4.在左侧工具栏选中“圆”下令， ， ，，，，划分绘制半径为15 mm和3 mm的圆， ， ，，，，使用移动和复制下令使其泛起如下图所示效果。。。。。。。

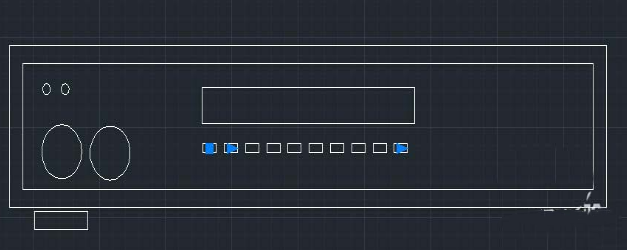

5.接下来就是绘制VCD机上的小按钮啦。。。。。。。用矩形工具绘制10 mm*5 mm的直角矩形， ， ，，，，使用移动下令将其安排在合适的位置。。。。。。。然后使用摆设下令， ， ，，，，选择刚绘制好的小矩形， ， ，，，，单击空格键确定， ， ，，，，再选择“矩形”选项， ， ，，，，单击空格键确定 ；；；；；；；；然后选择“间距”选项并按空格键确定， ， ，，，，设列数之间的距离为16， ， ，，，，再次单击空格键 ；；；；；；；；在下令行提醒中选择“行数”选项， ， ，，，，设置列数为10， ， ，，，，行数为1， ， ，，，，单击空格键确认。。。。。。。

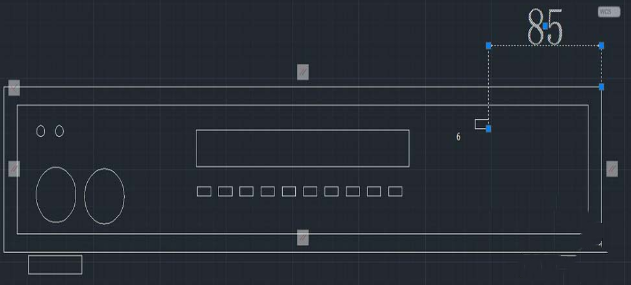

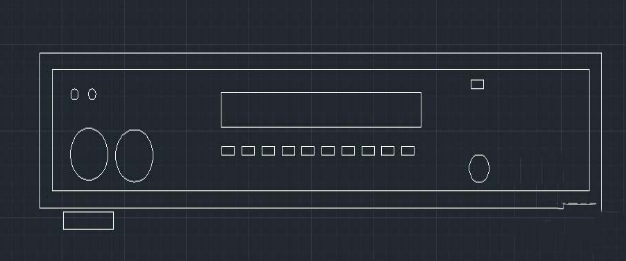

6.再次用矩形下令和圆下令， ， ，，，，划分绘制一个10*5 mm的直角矩形和半径为4 mm的圆， ， ，，，，并举行位置偏移如下。。。。。。。

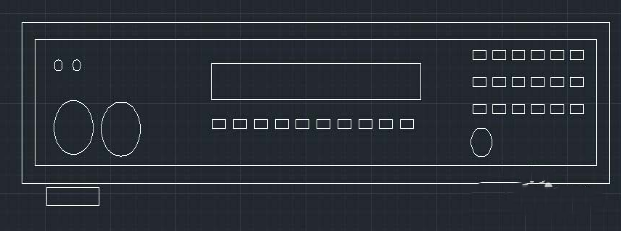

7.对右上角的小矩形执行“摆设”下令（操作同办法5）， ， ，，，，间距为15， ， ，，，，绘制3行6列的小矩形按钮如下。。。。。。。

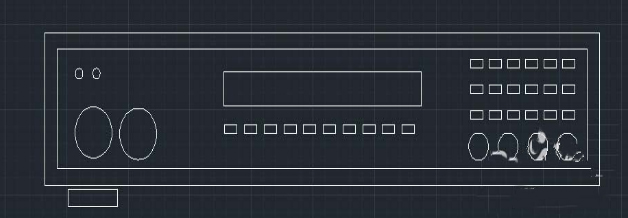

8.同理， ， ，，，，对右下方的小圆也执行“摆设”下令， ， ，，，，间距为24， ， ，，，，行数为1， ， ，，，，列数为4.
VCD机平面图的绘制历程到这里就竣事啦， ， ，，，，刚入CAD的小白可以用这个案例试试手哦！
