怎样用CAD绘制三维立体齿轮？？？？？ ？？
CAD经常应用于机械制图中，，，，，，那么绘制齿轮这类的零件自然是必不可少的，，，，，，今天我们就来解说下怎么用CAD绘制三维立体的齿轮吧！
1.翻开CAD软件，，，，，，使用左侧的直线工具绘制两条笔直相交的直线；；； ；；；；以其交点为圆心，，，，，，划分绘制半径为150、125、115、105、75、45、29的圆；；； ；；；；以半径75的圆与该笔直直线的交点为圆心绘制一个半径为17.5的小圆，，，，，，并将其与两直线的交点为阵列的中心举行阵列，，，，，，数目为6，，，，，，操作完成后修剪去除半径为75的辅助圆。。。。。。

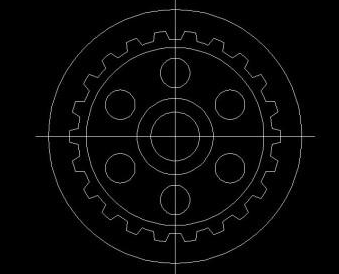

2.以半径为150的圆和水平线的左交点为第一点画一条与水平线成15°的线；；； ；；；；以两直线的交点为阵列中心将组成齿轮的三部分（即两段线和一小段�。。。。。。┲葱姓罅邢铝�，，，，，，数目为22，，，，，，对多余的线条举行修剪，，，，，，获得下图。。。。。。

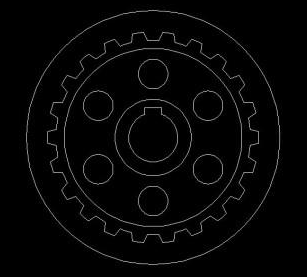

3.接下来就是绘制键槽：使用偏移下令将笔直的直线向左右各偏移一条，，，，，，距离为10；；； ；；；；将水平上的直线向上偏移，，，，，，距离为35；；； ；；；；删除原来的水平和笔直直线，，，，，，再次举行修剪后获得键槽的部分如下。。。。。。
4.以齿轮的中心为圆心绘制一个半径为125的圆；；； ；；；；选中所有的工具执行面域操作，，，，，，将绘制的图形转换为12个面域。。。。。。运用差集下令将半径为150的圆天生的面域减去齿轮的轮廓所天生的面域；；； ；；；；用半径为105的圆天生的面域减去半径为45的圆天生的面域；；； ；；；；再用半径为125的圆天生的面域减去剩余的所有面域。。。。。。然后使用拉伸下令用半径为125的面域减去6个小圆的面域，，，，，，将键槽的剩余部分举行拉伸，，，，，，高度为60，，，，，，角度为0；；； ；；；；
5.将半径为105的圆天生的面域减去半径为45的圆天生的面域的剩余部分举行拉伸，，，，，，高度为22.5，，，，，，角度为0；；； ；；；；并执行复制下令将其在Z轴偏向向上37.5的高度举行复制。。。。。。
6.再次运用差集下令将高度为60的工具减去高度为22.5的两个工具；；； ；；；；指定基面的倒角距离，，，，，，对其他曲面、齿轮毛坯部分执行倒角下令。。。。。。
7.将半径为150的圆修剪后获得的面域举行拉伸，，，，，，高度为60；；； ；；；；

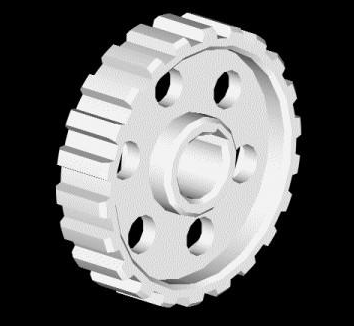

8.再次执行差集下令将倒角后的毛坯减去上面的拉伸的工具，，，，，，获得最终效果。。。。。。
以上就是本篇文章的所有内容，，，，，，各人都学会了吗，，，，，，赶忙下载中望CAD试试吧。。。。。。
