用CAD二维绘制简朴图形
CAD的基本功效是二维绘图 ，，，，，，，，而二维绘图又是三维建模的基础 ，，，，，，，，以是作为初学CAD的小同伴们 ，，，，，，，，就来看看本文吧！

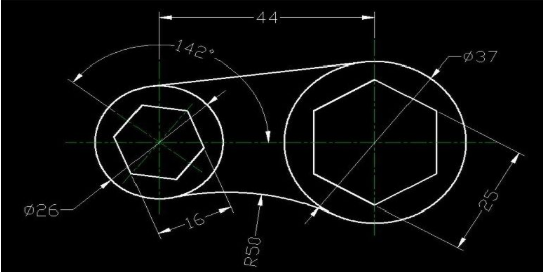

绘图参考图：

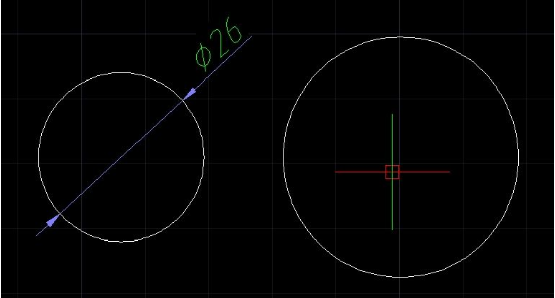

第一步：画一个直径为26的圆 ，，，，，，，，然后再用圆下令 ，，，，，，，，通过追踪功效向右追踪

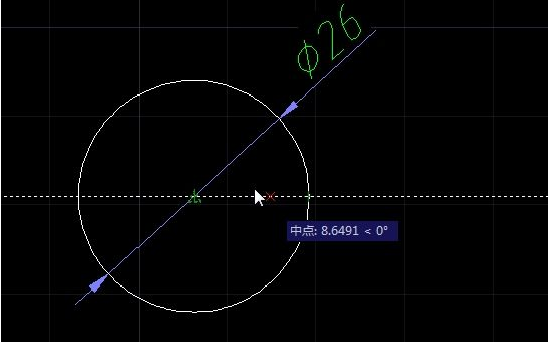

第二步：用追踪距离为44 ，，，，，，，，然后回车输入半径37/2回车
第三步：多边形下令 ，，，，，，，，输入边数点击中心。。。。。。。泛起选项中选择外切（ps：这是新版CAD ，，，，，，，，旧版CAD是没有选项版 ，，，，，，，，得用下令控制） ，，，，，，，，然后输入多边形的外切值为8 ，，，，，，，，回车

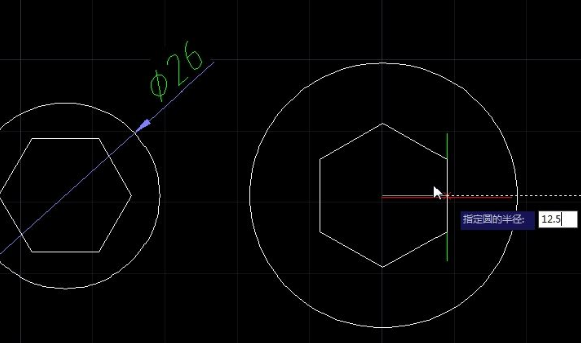

第四步：用同样的要领画另一个多边形 ，，，，，，，，外切值 12.5 ，，，，，，，，选中多边形举行旋转 ，，，，，，，，旋转角为90度
第五步：画一条角度为172度的直线 ，，，，，，，，要领是按住shift再按<,然后输入142回车 ，，，，，，，，旋转多边形 ，，，，，，，，旋转时记得输入参照（R）

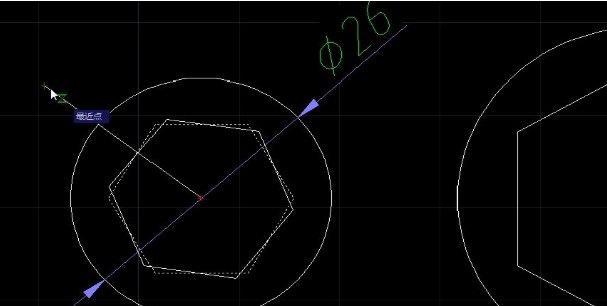

第六步：拾取旋转中心 ，，，，，，，，然后拾取如图所示中点 ，，，，，，，，然后这个多边形就会随着光标动了 ，，，，，，，，这时只需拖动到直线处点击直线上恣意一点就可以了
第七步：画上侧的相切线 ，，，，，，，，启动直线然后按住shift+右键 ，，，，，，，，这时会出来一个暂时捕获列表 ，，，，，，，，找到切点 ，，，，，，，，再点击第一个切点 ，，，，，，，，再shift+右 ，，，，，，，，再点另一个切点处 ，，，，，，，，这样切线就画好了

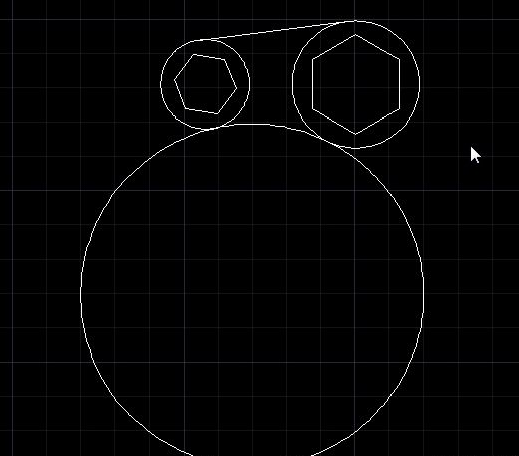

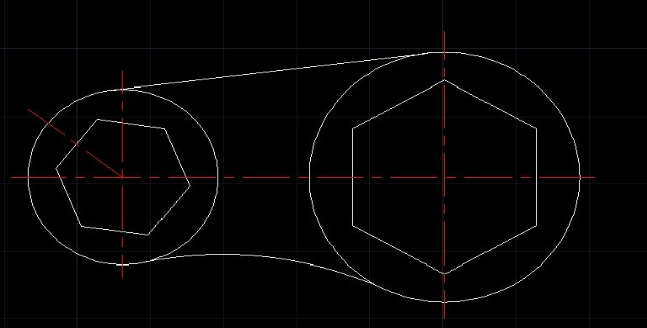

第八步：用“相切-相切-半径”画圆 ，，，，，，，，点第一点相切 ，，，，，，，，再第二点相切 ，，，，，，，，再输半径R50 ，，，，，，，，修剪掉多余的圆弧 ，，，，，，，，画好中心线 ，，，，，，，，这样就完成啦！
