CAD坐标过滤器怎么用？？？？？？
在CAD绘图软件中，， ，，，，，，坐标过滤器是用来做啥的？？？？？？
1.首先，， ，，，，，，什么是坐标过滤器
过滤器是使用某一位置的坐标值来作为要指定的位置，， ，，，，，，也就是当我们要指定某个点的坐标位置时我们可以使用它来举行定位。。。。。直接在下令行中输入“x”“y”“z”即可挪用坐标过滤器；；；； ；；它通常与工具捕获功效一起使用，， ，，，，，，有利于快速提取工具的坐标数据。。。。。
2.适用情形
我们在在能够通过捕获特殊点确定点位置的情形下可以优先思量坐标过滤器，， ，，，，，，可以抵达事半功倍的效果。。。。。
3.坐标过滤器的注重事项
（1）坐标过滤器收罗到的坐标只能使用一次，， ，，，，，，之后再次使用需要重新采样；；；； ；；
（2）只有在程序提醒输入点时坐标过滤器才会生效（若在下令状态下直接使用坐标过滤器会导致显示过失信息）。。。。。
4.关于它的使用要领

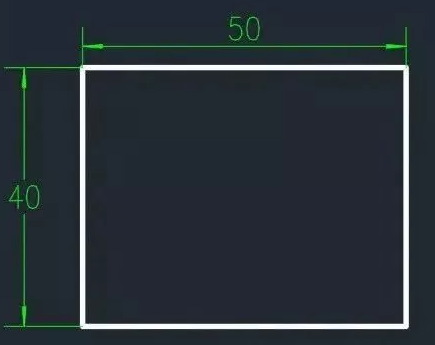

下面以在方形中绘制直径为24的圆为例，， ，，，，，，给各人讲讲使用要领：
1.在下令行中输入“C”，， ，，，，，，调出绘圆下令，， ，，，，，，当提醒指定圆心时，， ，，，，，，输入“x”；；；； ；；
2.在下令行输入“MID”，， ，，，，，，选择矩形下方位置的水平线，， ，，，，，，捕获X偏向上的坐标值；；；； ；；
3.再次在下令行输入“MID”，， ，，，，，，选择矩形左侧的笔直线，， ，，，，，，捕获Y偏向上的坐标值，， ，，，，，，这时会发明圆心已经自动捕获到了图形中心。。。。。
4.输入圆的半径数值12，， ，，，，，，直径为24的圆就绘制好啦！
