CAD公差标注样式
CAD公差标注有几种要领?我们这里讲讲中望CAD的三个公差代号的标注技巧，，，，，， ，，一是标注公差代号，，，，，， ，， 二是标注极限误差，，，，，， ，，三是同时标注公差带代号和极限误差。。。 。。 。

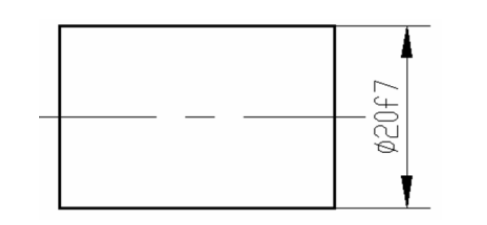

标注公差带代号
要领一：
使用输入尺寸文本标注
在执行线性尺寸标注下令后，，，，，， ，，从尺寸标注提醒中选择文字（T）输入尺寸文本而替换丈量值。。。 。。 。（即%%C20f7）→回车，，，，，， ，，用光标确定尺寸位置。。。 。。 。
要领二：
使用“编辑标注”按钮编辑尺寸
在执行线性尺寸标注下令后，，，，，， ，，调出“编辑标注” 下令，，，，，， ，，从标注编辑类型中选择新建（N），，，，，， ，，弹出“多行文字编辑器”对话框，，，，，， ，，在<>符号前输入%%C，，，，，， ，，符号后输入f7，，，，，， ，，单击［确定］，，，，，， ，，选择已标注的线性尺寸→回车。。。 。。 。
要领三：
使用“特征”对话框编辑尺寸
在执行线性尺寸标注下令后，，，，，， ，，双击已标注的线性尺寸，，，，，， ，，弹出“特征”对话框，，，，，， ，，在［文字替换］输入%%C20f7后，，，，，， ，，关闭“特征”对话框。。。 。。 。
要领四：
使用“替换目今样式”标注
调出“标注样式治理器”对话框，，，，，， ，，选择“替换目今样式”，，，，，， ，，在“主单位选项卡”对话框中［前缀］输入%%C；；；；；；；［后缀］输入f7 。。。 。。 。执行线性标注下令标注尺寸。。。 。。 。

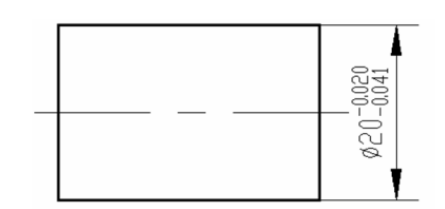

标注极限误差
要领一：
使用输入尺寸文本标注
在执行线性尺寸标注下令后，，，，，， ，，从尺寸标注提醒中选择多行文字（M），，，，，， ，，弹出“多行文字编辑器”对话框，，，，，， ，，在<>符号前输入%%C，，，，，， ，，符号后输入－0.020＾－0.041并且选取举行堆叠，，，，，， ，，单击［确定］，，，，，， ，，用光标确定尺寸位置。。。 。。 。
要领二：
使用“编辑标注”按钮编辑尺
在执行线性尺寸标注下令后，，，，，， ，，调出“编辑标注”下令，，，，，， ，，从标注编辑类型中选择新建（N），，，，，， ，，弹出 “多行文字编辑器”对话框，，，，，， ，，在<>符号前输入%%C，，，，，， ，，符号后输入－0.020＾－0.041并且选取举行堆叠，，，，，， ，，单击［确定］，，，，，， ，，选择已标注的线性尺寸→回车。。。 。。 。
要领三：
使用“特征”对话框编辑尺寸
在执行线性尺寸标注下令后，，，，，， ，，双击已标注的线性尺寸，，，，，， ，，弹出“特征”对话框，，，，，， ，，在［标注前缀］输入%%C；；；；；；；［显示公差］选择极限误差；；；；；；；［公差品级］选择0.000；；；；；；；［水平安排公差］选择下；；；；；；；［公差下误差］输入0.041；；；；；；；［公差上误差］输入－0.020；；；；；；；［公差消去后续零］选择否；；；；；；；［公差文字高度］输入0.7。。。 。。 。关闭“特征”对话框。。。 。。 。
要领四：
使用“替换目今样式”标注。。。 。。 。调出“标注样式治理器”对话框，，，，，， ，，选择“替换目今样式”，，，，，， ，，在“主单位选项卡”对话框中［前缀］输入%%C；；；；；；；在“公差选项卡”对话框中［方法］选择极限误差；；；；；；；［精度］选择0.000；；；；；；；［上误差］输入－0.020；；；；；；；［下误差］输入0.041；；；；；；；［高度比例］输入0.7；；；；；；；［笔直位置］选择下；；；；；；；［后续］选取。。。 。。 。执行线性标注下令标注尺寸。。。 。。 。

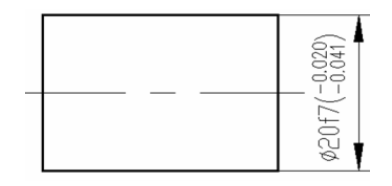

同时标注公差带代号和极限误差
要领一：
使用输入尺寸文本标注。。。 。。 。
在执行线性尺寸标注下令后，，，，，， ，，从尺寸标注提醒中选择多行文字（M），，，，，， ，，弹出“多行文字编辑器对话框，，，，，， ，，在<>符号前输入%%C，，，，，， ，，符号后输入f7(－0.020＾－0.041)并且选取�。。 。。 。�0.020＾－0.041举行堆叠，，，，，， ，，单击［确定］，，，，，， ，，用光标确定尺寸位置。。。 。。 。
要领二：
使用“编辑标注”按钮编辑尺寸。。。 。。 。
在执行线性尺寸标注下令后，，，，，， ，，调出“编辑标注”下令，，，，，， ，，从标注编辑类型中选择新建（N），，，，，， ，，弹出“多行文字编辑器”对话框，，，，，， ，，在<>符号前输入%%C，，，，，， ，，符号后输入f7(－0.020＾－0.041)并且选取�。。 。。 。�0.020＾－0.041举行堆叠，，，，，， ，，单击［确定］，，，，，， ，，选择已标注的线性尺寸→回车。。。 。。 。
