CAD怎样求面积？？？？？

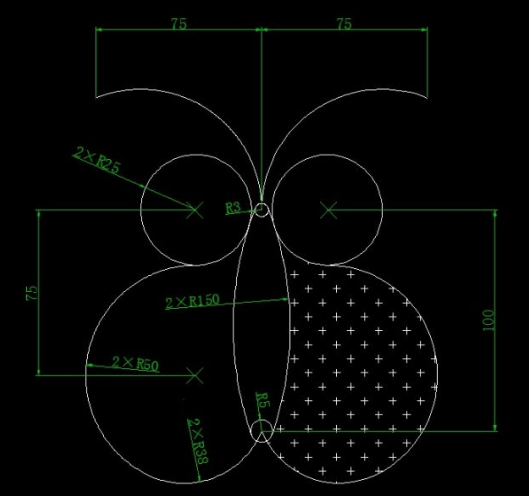

在CAD中我们怎样求图形的阴影面积？？？？？
首先，，，，，，，，我们翻开CAD软件，，，，，，，，插入图形。。。。。。。
面积：5842.5807.参考画法如下：

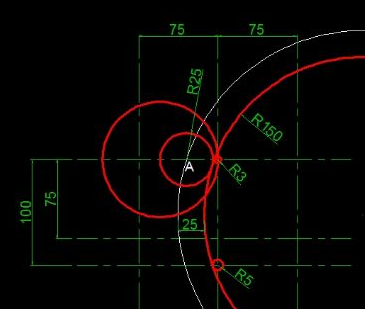

1．画好已知尺寸线
2．在尺寸相交的地方画R3、R5的圆
3．用相切、半径的要领画R150的圆，，，，，，，，划分与R3、R5的圆相切
4．向外偏移R150的圆，，，，，，，，距离=25，，，，，，，，与100的尺寸线交于A点
5．以A点为圆心画R25的圆
6．再以R25左象限为圆心，，，，，，，，到R3圆心的距离为半径画圆
7．修剪图形

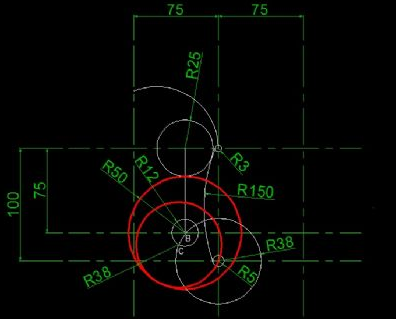

8．以R25的圆心为起点，，，，，，，，向下画笔直线，，，，，，，，与75的尺寸线相交于点B
9．以R5的圆心为圆心画R50、R12的圆（R12=R50-R38）
10.以R5的圆心为圆心，，，，，，，，画R38的圆，，，，，，，，与R12圆交于点C
11．然后以点C为圆心画R38的图

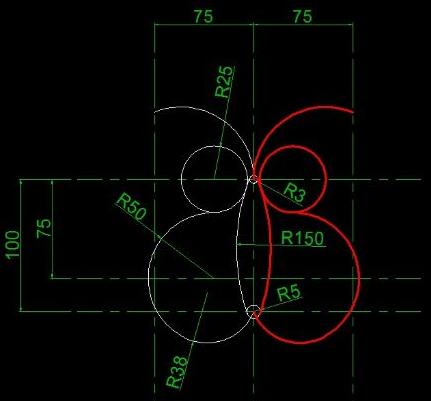

12．修剪图形后再将图形镜像
13．最后求得面积
