CAD酒架模子怎么绘制？？ ？？？？ ？ ？
本文将给各人先容酒架绘制技巧 ，，，，， ，希望能资助到各人！
1.首先 ，，，，， ，我们翻开中望CAD绘图软件。。。 。。。。
2.然后 ，，，，， ，我们绘制一个框（快捷键REC） ，，，，， ，我们在绘图区域定一个点 ，，，，， ，再点击键盘“D” ，，，，， ，填写尺寸 ，，，，， ，如1000*500。。。 。。。。

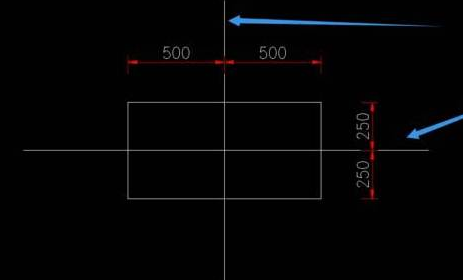

3.接着 ，，，，， ，从框中心 ，，，，， ，画中心线 ，，，，， ，如下图：

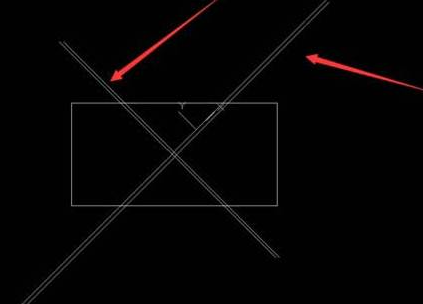

4.然后 ，，，，， ，以将两条中心线 ，，，，， ，以交接点 ，，，，， ，旋转（快捷键RO）45°。。。 。。。。

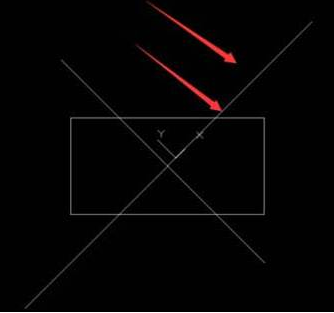

5.由于涉及酒架板件的厚度 ，，，，， ，这里以18mm板材厚度为例。。。 。。。。然后修改“治理用户坐标” ，，，，， ，快捷键ucs。。。 。。。。在模子内里 ，，，，， ，点解恣意一条斜线 ，，，，， ，点击两处差别位置（统一斜线上） ，，，，， ，再点击上方恣意一个位置。。。 。。。。确定“治理用户坐标”完成。。。 。。。。

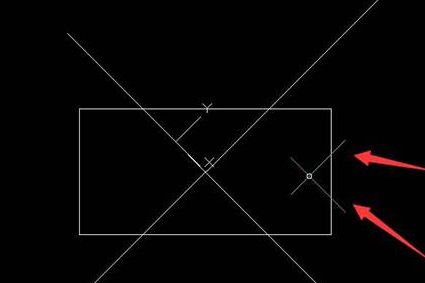

6.然后 ，，，，， ，将其中一条线“移动”（快捷键m）9mm ，，，，， ，再“复制”（快捷键CO）18mm ，，，，， ，如下图：

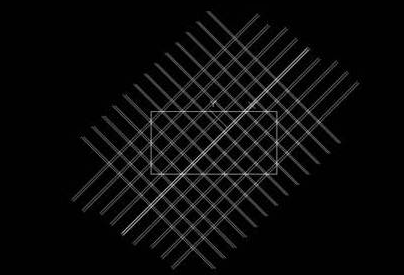

7.左边的斜线也一样复制 ，，，，， ，再将以是的线 ，，，，， ，（以内空为100*100）复制整个框内 ，，，，， ，如下图 ，，，，， ，在复制所的线时 ，，，，， ，鼠标“治理用户坐标”依旧要坚持45°角 ，，，，， ，复制数据填写118。。。 。。。。

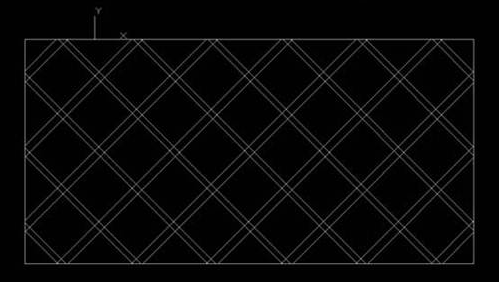

8.接下来 ，，，，， ，就是将周围多余的线 ，，，，， ，剪切(快捷键为TR)掉。。。 。。。。
这样就完成了 ，，，，， ，各人学会了吗？？ ？？？？ ？ ？
