CAD怎样设计太极
1.首先，，，，， ，我们翻开中望CAD软件。。。。。。。

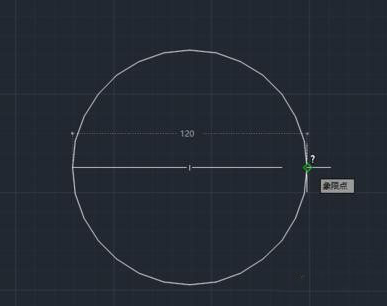

2.我们绘制一个半径为60的一个圆，，，，， ，翻开工具捕获设置，，，，， ，勾选我们要用到的点，，，，， ，划分是圆心、端点、象限点，，，，， ，设置完成以后点击确定。。。。。。。

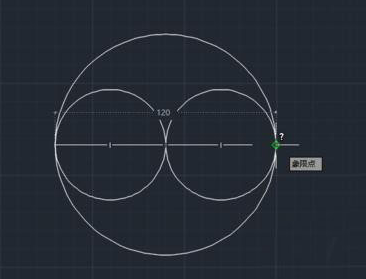

3.在大圆内里我们需要画2个半径为30的小圆。。。。。。。使用工具捕获和圆工具中的两点模式，，，，， ，先捕获大圆圆心，，，，， ，然后鼠标移动捕获到大圆左边的象限点，，，，， ，画出第一个小圆，，，，， ，重复此办法画出另外一个圆。。。。。。。
4.我们绘制好以后三个圆两两相切，，，，， ，用di下令丈量一下每个圆的直径。。。。。。。两个小圆直径都是60，，，，， ，大圆直径为120.
5.接下来我们使用修剪工具，，，，， ，点击修剪工具，，，，， ，再按一下enter键或者单击一下鼠标右键，，，，， ，然后移动到小圆上如图举行修剪。。。。。。。

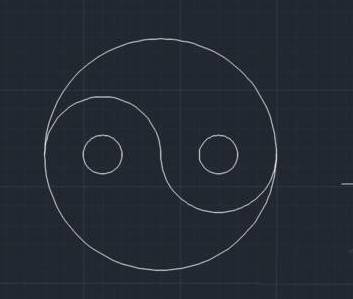

6.完成以后找到两个小圆的圆心，，，，， ，再画2个半径为10的小一点的圆。。。。。。。这样太极的轮廓已经出来了。。。。。。。
7.下面我们要给轮廓上色，，，，， ，在视图内里点击工具选项板，，，，， ，翻开以后找到图案填充。。。。。。。点击一下图案中的实体填充，，，，， ，然后在要上色的地方单击一下。。。。。。。

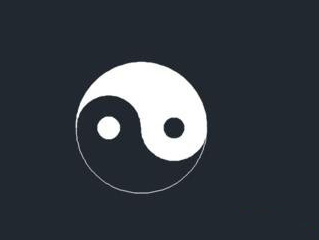

8.关闭图形栅格，，，，， ，来看一下最后的效果，，，，， ，太极图已经所有完成了。。。。。。。这里填充了白色的圆和大圆白色的一半，，，，， ，另外一半是配景致是黑灰色，，，，， ，虽然也可以在图案填充内里找到喜欢的颜色举行填充。。。。。。。
