CAD中填充菱形的要领
在使用CAD软件历程中，，，，，，我们可能需要填充大宗的图形图案，，，，，，简朴利便的操作可以让你事半功倍。。。。。。。。若是要在CAD中填充菱形,那么该怎样操作?下面是一个简朴的要领 ，，，，，，详细办法如下：

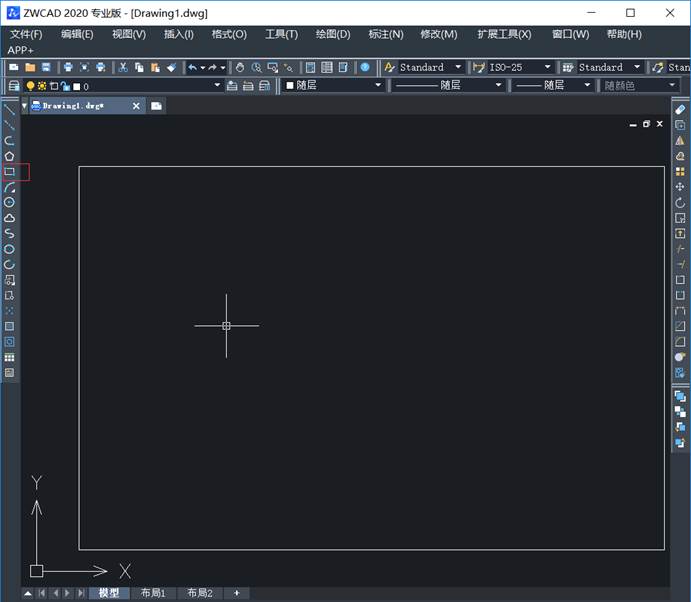

1.翻开一个CAD软件，，，，，，点击左侧的“矩形”图标画一个待填充区域,这里菱形就是要填充的区域。。。。。。。。

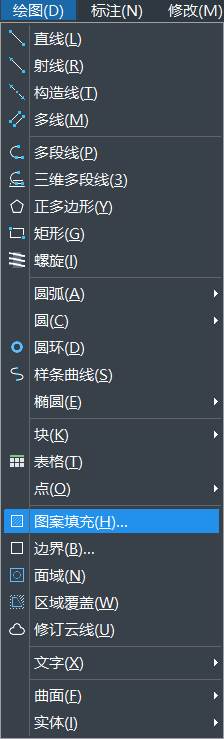

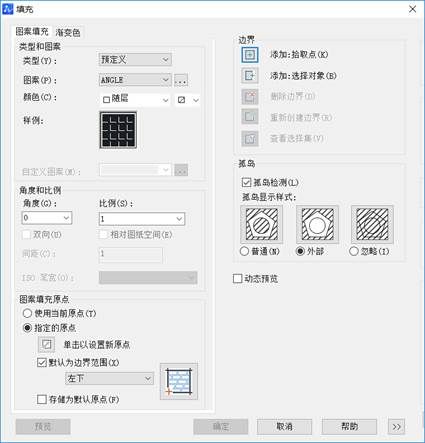

2.然后快捷键“H”+“空格”或者绘图—图案填充,泛起如下图所示填充编辑框 ：

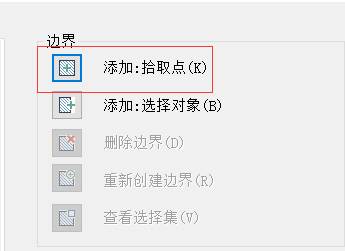

3.先点击“添加.拾取点” ，，，，，，如图所示：

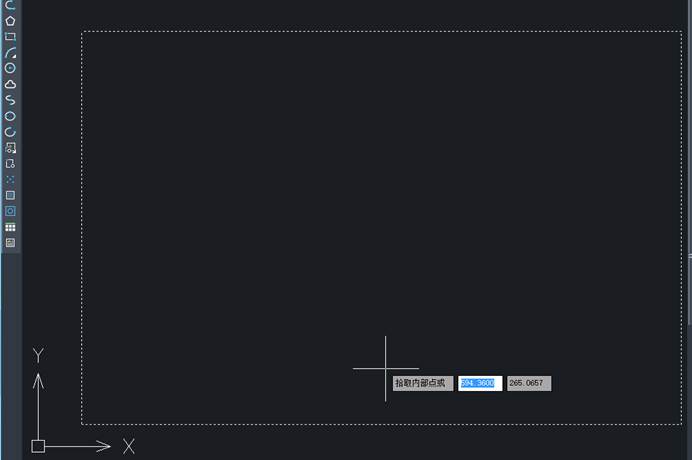

4.返回原界面之后，，，，，，将光标中心点取要填充的区域内，，，，，，边框显示为虚线则选取乐成，，，，，，若是是过于重大的填充区域会选取很是久

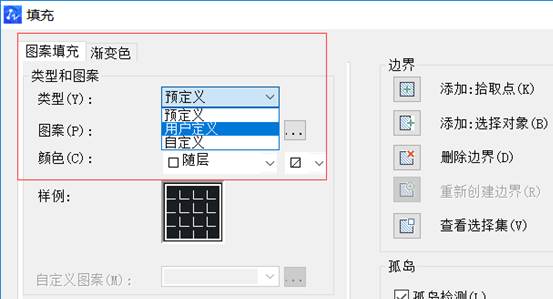

5.再敲击“空格”，，，，，，会回到填充编辑框 ，，，，，，然后点击如下图所示，，，，，，将类型改为“用户界说”

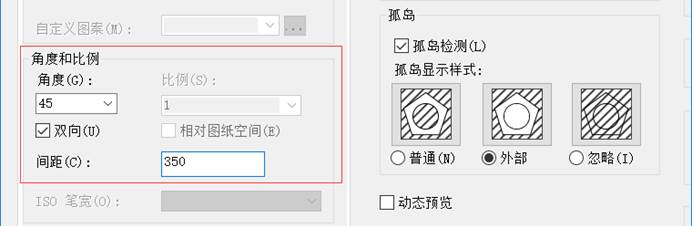

6.如下图所示在“角度”下输入“45”度（意思就是横线的旋转偏向） ，，，，，，接着勾选“双向”，，，，，，然后输入间距，，，，，，这里输入350（这个是菱形的边长，，，，，，意思是350*350的边长的意思，，，，，，可以按自己详细需要输入其他）

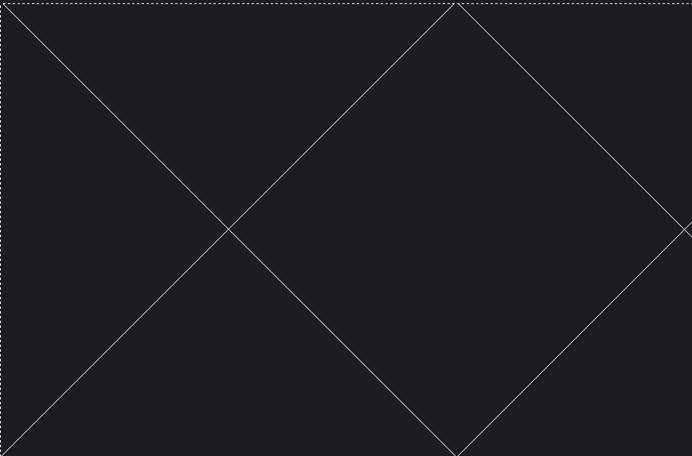

7.可以先点击“预览”一下，，，，，，看一下或许效果，，，，，，然后“空格”回到填充编辑框

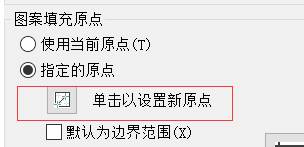

8.需要更改一下“图案填充原点”，，，，，，改为“指定原点”，，，，，，然后点击如图所示位置“单击以设置新原点” ，，，，，，如图所示：

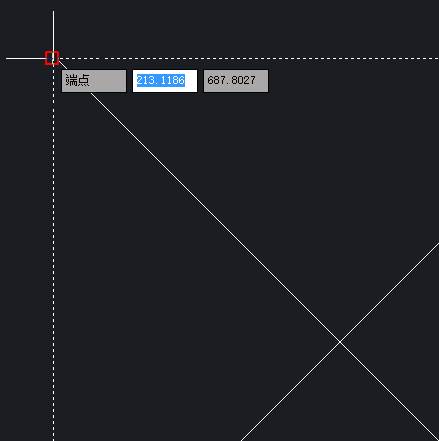

9.会跳回到原来界面中来，，，，，，将光标中心点击要指定的原点，，，，，，然后回到填充编辑框
10.然后点击“确定”就可以了，，，，，，也可以双击进去更改，，，，，，原点就是这个菱形的拼接的起点。。。。。。。。
以上先容了填充菱形使用要领，，，，，，希望这些技巧能在一样平常使用CAD设计历程中对各人起到一定资助。。。。。。。。
