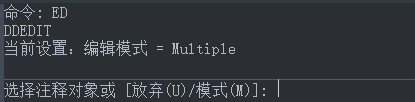

CAD的标注文字是多行文字，，，，， ，，可以混淆静态的文字、动态的尺寸值（距离、角度、直径等）和转换单位或公差 。 。。。 。。。标注文字的编辑可以直接双击标注编辑文字或输入ED下令后单击标注文字，，，，， ，，会弹出多行文字编辑器，，，，， ，，可以在多行文字编辑器中对标注文字举行编辑 。 。。。 。。。
编辑标注文字时可以使用多行文字编辑器的大部分功效，，，，， ，，如回车换行、插入字段、设置上下划线等，，，，， ，，还可以使用多行文字堆叠来写公差 。 。。。 。。。好比上面的标注，，，，， ，，各人可以在后面加上+0.002^-0.002，，，，， ，，选中这些添加的文字，，，，， ，，单击多行文字编辑中的堆叠按钮就可以获得公差的效果，，，，， ，，如下图所示：
标注文字有一些跟通俗多行文字相同的控制符，，，，， ，，例如输入\P体现换行，，，，， ，，同时也有一些特殊的控制符，，，，， ，，例如<>体现丈量值，，，，， ，，\X体现前后的文字区分位于尺寸线的上方和下方（P和X必需大写） 。 。。。 。。。\P可以使用多次，，，，， ，，也就体现可以多次换行，，，，， ，，而<>和\X只能使用一次，，，，， ，，后面若是第二次输入将被忽略 。 。。。 。。。

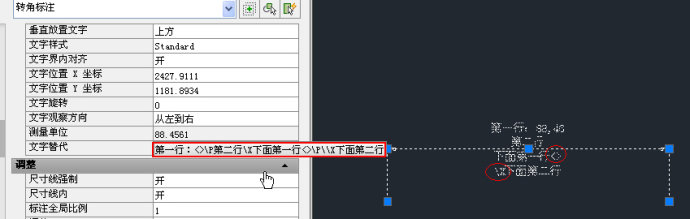

例如我们可以选中一个标注，，，，， ，，在特征面板（CTRL+1）中文字替换栏中输入下面的文字：“第一行：<>\P第二行\X下面第一行<>\P\X下面第二行”，，，，， ，，然后看看写出来的效果，，，，， ，，对上面所说的就清晰了，，，，， ，，我们可以看到后面第二次输入的<>和\X保存了原来的字符，，，，， ，，没有起任何作用 。 。。。 。。。
大大都情形下各人只是在标注样式里设置标注的外观、单位、比例、公差等，，，，， ，，标注时直接使用丈量值，，，，， ，，机械设计中使用多行文字输入公差和多行或标注线上下方的较少，，，，， ，，可是多相识这些技巧对各人照旧会有一定资助的 。 。。。 。。。
