CAD的数据提取功效
使用CAD绘图历程中，，，，，各人有时可能需要提取图纸中图形的数据，，，，，例如测绘或施工单位通常需要提取图形的坐标，，，，，若是手动操作提取数据将会破费大宗的时间。。。。。。。，，，，，而CAD提供的数据提取功效，，，，，可以将图纸中的一些图纸工具的数据直接导出成为表格，，，，，供用户后续使用。。。。。。。

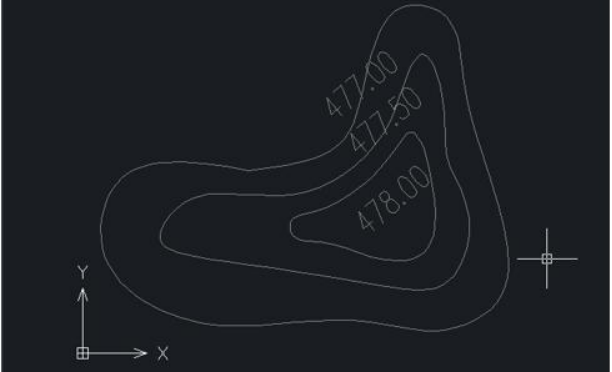

我们以一张等高线图（如下图所示）为例，，，，，通过CAD的数据提取功效来输出等高线的坐标值，，，，，从而体验和相识该功效的特点和详细的使用要领。。。。。。。

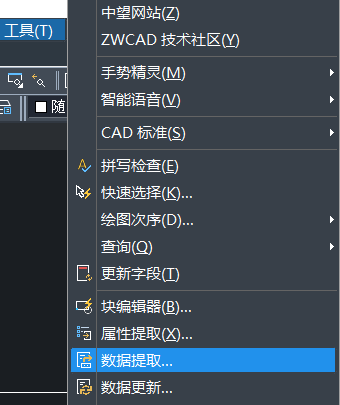

1.首先点击菜单栏中的数据提取，，，，，如下图所示：

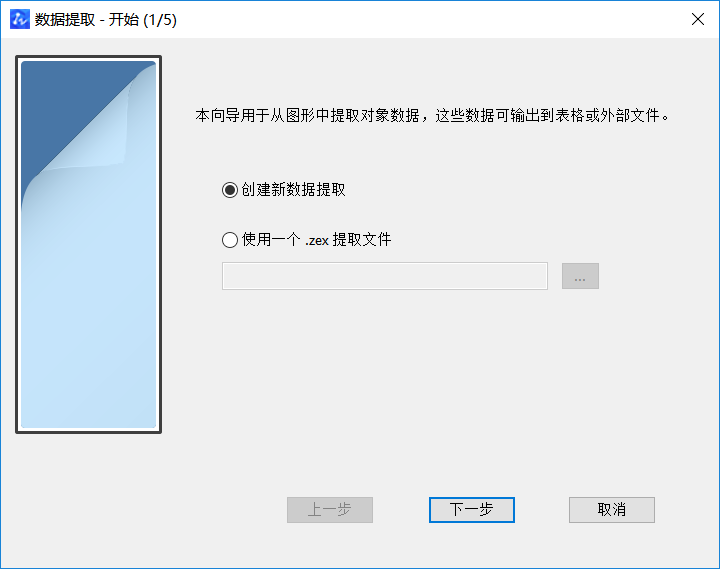

2.接着建设新数据提取，，，，，如下图所示：

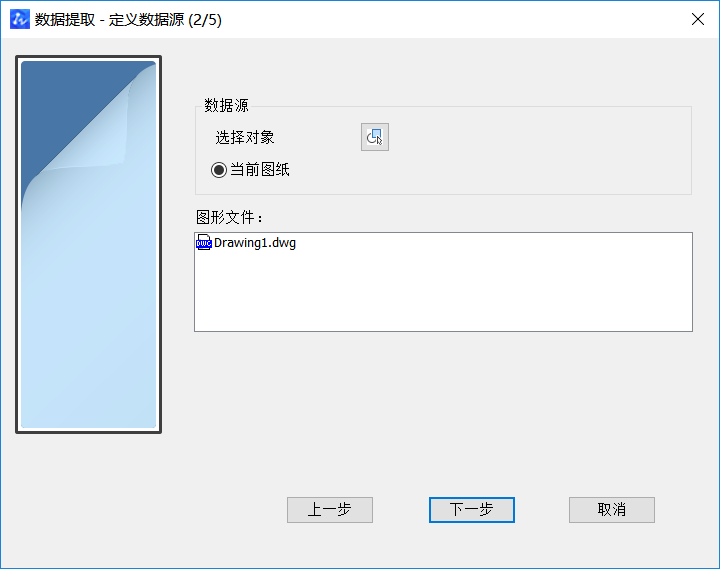

3.数据源的选择只能是目今图纸。。。。。。。各人在使用数据提取功效时，，，，，应中选择目今图纸的一部分举行提取，，，，，不然软件会将本图纸的所有的图形元素举行提取。。。。。。。正常情形下，，，，，一个图纸文档中包括很是多的图形工具，，，，，数据量十分重大，，，，，也保存许多的无效的数据，，，，，若是不选定规模会造成提取时间较长，，，，，甚至凌驾盘算机硬件负荷。。。。。。。用户最好凭证现实需要，，，，，尽可能缩小图形的提取规模，，，，，这样有助于提高软件的自动提取的速率。。。。。。。

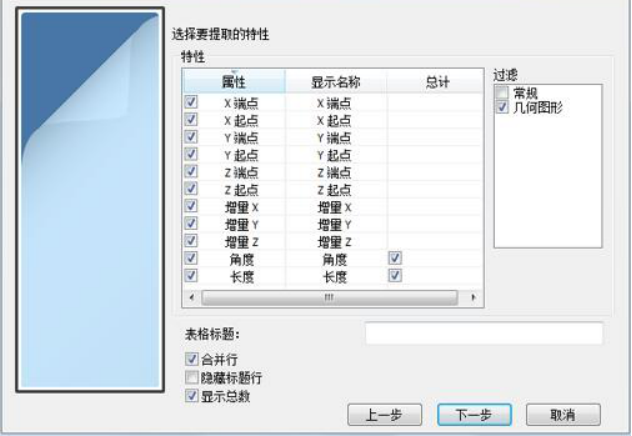

4.数据提取功效只能对圆、直线、多段线、文字、实体、三维实体、点、圆弧和块这些图形举行提取，，，，，除此之外的其他图形工具是无法提取到的。。。。。。。这里，，，，，我们只需提取直线的xy坐标值，，，，，不必选择其他数值。。。。。。。

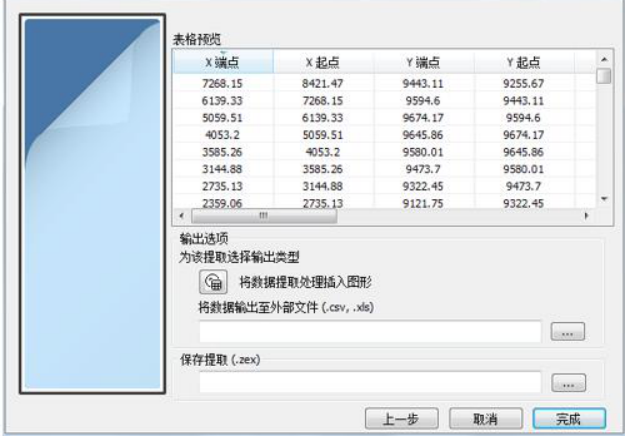

5.完成数据源和提取特征的选择设定后，，，，，软件提醒框会展示提取后的表格效果，，，，，我们可以直寓目到直线的起点和终点的坐标值。。。。。。。这个表格可以直接插入到目今dwg图形文档中，，，，，也可以输出为excel表格文件。。。。。。。
今天禀享的数据提取功效可快速获取图纸中圆的直径、坐标等信息，，，，，形成一个孔表，，，，，这样我们在统计或加工这些孔的时间会很是利便。。。。。。。若是没有该项功效，，，，，用户统计孔就得借助一些CAD的插件才华完成。。。。。。。CAD提供的数据提取功效对特殊领域或使用场合的用户资助很大，，，，，能够大幅度提高事情效率，，，，，各人可以参考上述办法实验操作。。。。。。。
