CAD怎样绘制虚线
CAD是一种普遍应用于各个差别领域的功效强盛的绘图软件。。 。。。。。。在CAD中可以举行绘制图纸的操作，，，，，，，在绘制图纸时设计师或者用户经�； ；；；； ；嵊玫叫橄撸�，，，，，在使用CAD历程中虚线怎样画呢，，，，，，，那么今天给各人先容一下虚线的画法，，，，，，，详细要领办法如下：

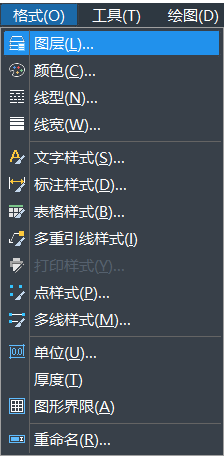

1.首先翻开CAD软件，，，，，，，点击上方菜单栏【名堂】——【图层】翻开图层特征治理器，，，，，，，如下图所示：

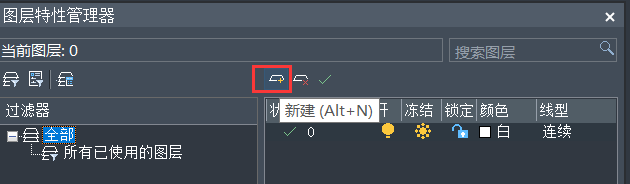

2.接着在弹出的窗口上面选择新建图层，，，，，，，如下图所示：

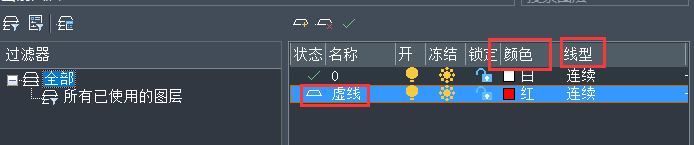

3.然后把新建图层的名称改为虚线，，，，，，，颜色设置为自己需要的颜色，，，，，，，接着点击图层的线型举行选择，，，，，，，如下图所示：

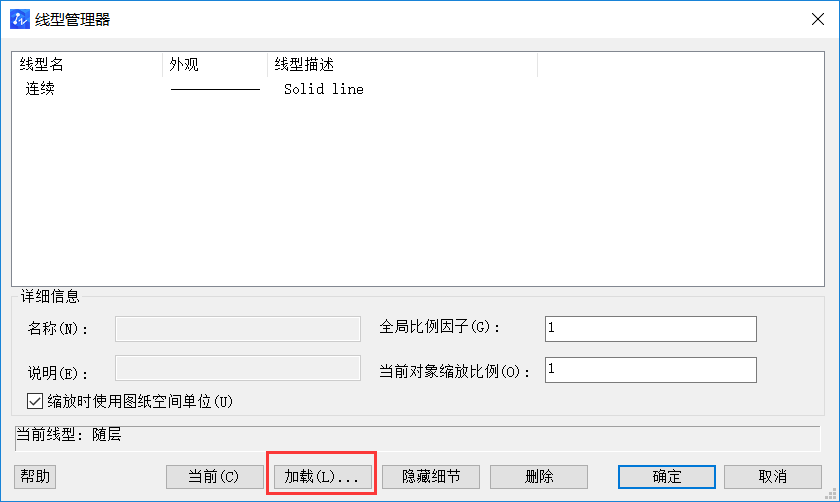

4.设置图层线型的时间，，，，，，，弹出的窗口中选择需要的虚线种别； ；；；； ；若是没有虚线的可以加载，，，，，，，把自己想要的载入，，，，，，，如下图所示：

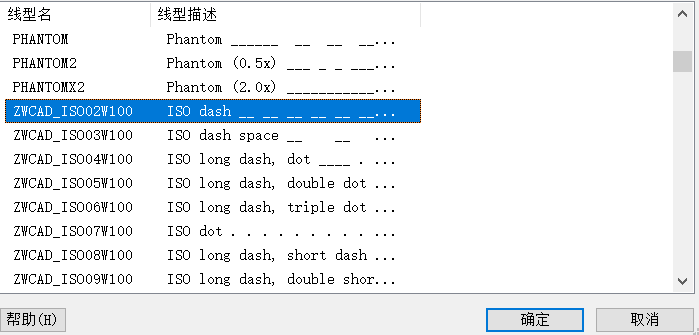

5.弹出的【添加线型】对话框中选择想要的线型并点击确定，，，，，，，如下图所示：

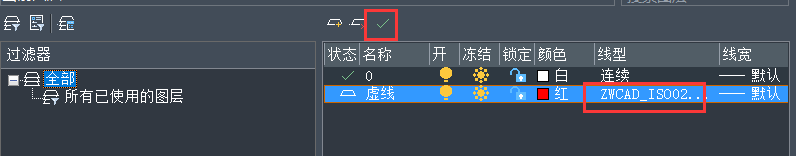

6．确定后可以看到图层的线型，，，，，，，再点击图层，，，，，，，把它设置为目今的图层

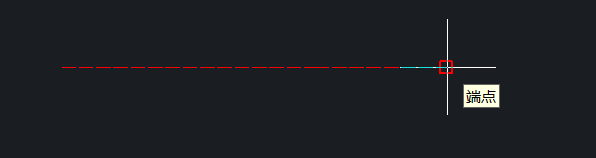

7.完成上述的设置后，，，，，，，直接画线，，，，，，，此时画出的线会是设置的虚线，，，，，，，如下图所示：
关于在CAD中怎样画虚线的办法分享到这里，，，，，，，虚线是在绘图历程中经常用到的线型，，，，，，，这个技巧较量适用，，，，，，，各人可以参考训练一下。。 。。。。。。
