在各人使用CAD绘图时，，，，，各人可能时常需要修改图形、线段等，，，，，今天跟各人分享一个修改虚线的使用要领，，，，，有需要的小同伴一起看下去吧：

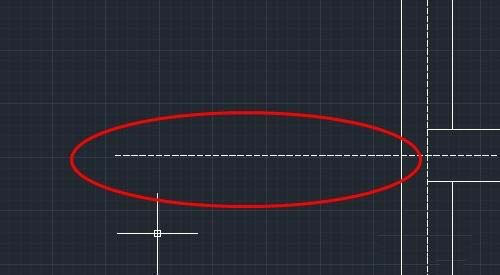

1、如下图虚线，，，，，是要举行放大许多倍才可以看出来的，，，，，这种情形不切合绘图的标准与需要，，，，，这里是全局比例的因子需要举行调解：

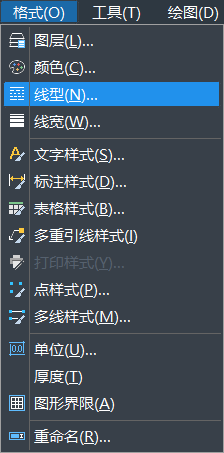

2、接着选择菜单栏里【名堂】——【线型】，，，，，这里线型是指直线类型的调解。。。。。。

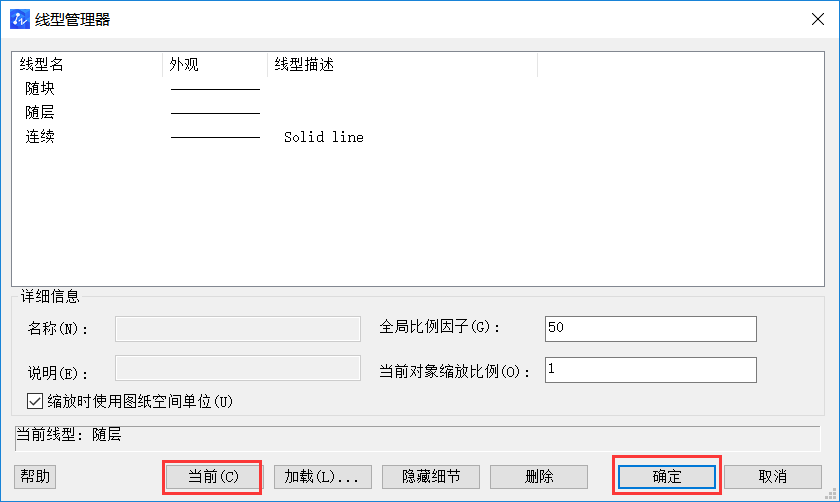

3、点击“线型”,弹出【线型治理器】窗口，，，，，选择“全局比例因子”，，，，，修改值为50到100之间, 完成后点击选择“目今”，，，，，将设置生涯成目今使用状态, 最后点击确认按钮，，，，，则操作完成，，，，，如下图所示：
4、最后看绘图区域的内容是否已经切合现实要求，，，，，若是虚线照旧较量麋集，，，，，则接着举行比例因子的调解即可。。。。。。
