CAD绘制马桶平面图实例
使用CAD绘制图形很是利便，，，，，那么若是我们想要绘制一个马桶的平面图，，，，，该怎么操作呢？？？？ ？接下来将为各人先容在CAD中绘制马桶平面图的详细办法，，，，，有需要的小同伴们可以参考一下！
1、首先，，，，，翻开中望CAD软件。。。。。。 。。

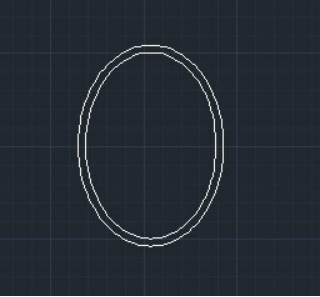

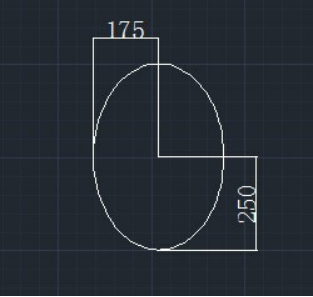

2、点击【椭圆】下令或下令行输入【EL】,在视图中绘制出一个水平轴为175mm,笔直轴为250mm的椭圆；；；；；；再点击【偏移】下令，，，，，把这个椭圆往内偏移20mm如下图所示。。。。。。 。。

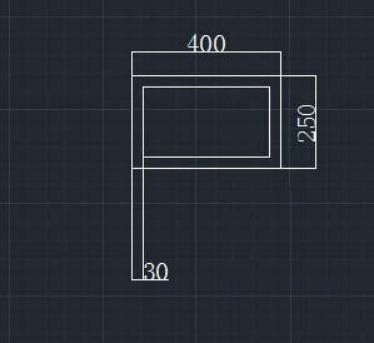

3、使用【矩形】下令（REC）,绘制一个400mmX250mm的直角矩形；；；；；；再执行偏移下令（O），，，，，将直角矩形向内偏移30mm.

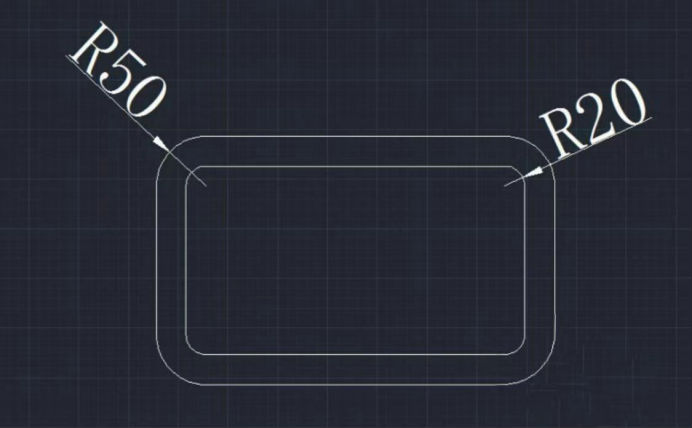

4、使用圆角下令（F），，，，，凭证下令行提醒，，，，，选择“半径（R）”选项，，，，，再输入半径为50mm,然后划分选择外侧矩形的二条交织线举行圆角，，，，，用同样的要领再次设置半径为20mm,对内矩形举行圆角操作。。。。。。 。。

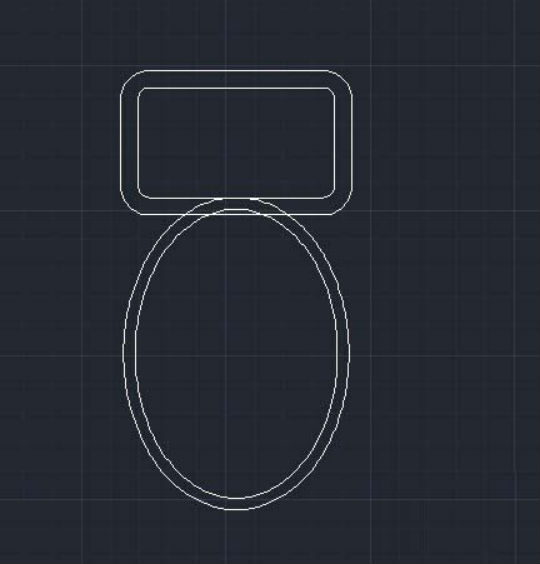

5、使用“移动”下令（M），，，，，选择前面所绘制的二个椭圆工具，，，，，再按【F3】键工具捕获模式，，，，，捕获到椭圆上侧的象限点作为基点，，，，，再捕获内侧矩形的下侧水平线段的中点作为目的点。。。。。。 。。
6、使用“修剪”下令（TR），，，，，一连二次按空格键，，，，，修剪矩形和椭圆相交的椭圆线条。。。。。。 。。

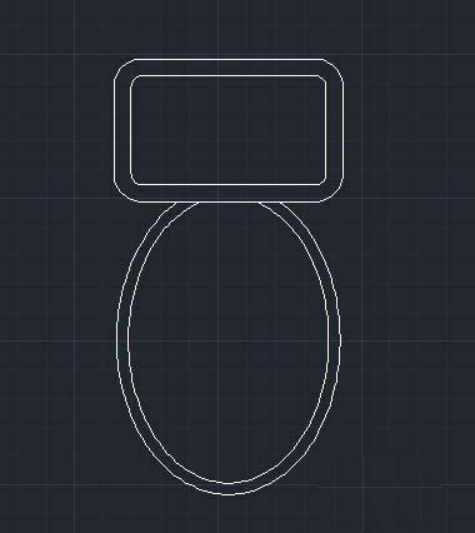

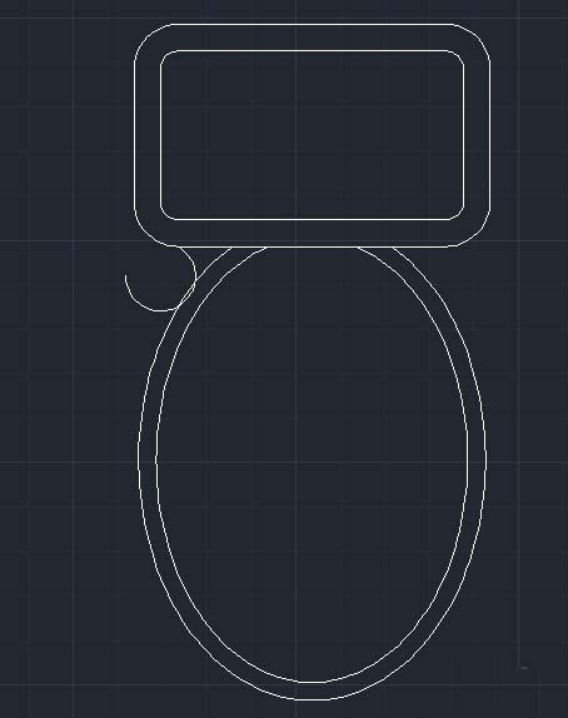

7、使用“圆弧”下令（A），，，，，过矩形左下侧的点和椭圆上的一点绘制一条弧线，，，，，并将多余弧线举行修剪（TR）操作，，，，，最后执行“镜像”下令（MI）,将这条弧线水平镜像到右侧，，，，，坐便器就绘制完成了。。。。。。 。。
以上就是CAD中绘制马桶平面图的详细办法，，，，，若是操作一遍不太熟练的话各人可以多训练几遍，，，，，希望可以资助到各人！
