CAD使用标注的关联性举行编辑
在CAD中，，，，，，，默认标注尺寸与标注工具之间具有关联性，，，，，，，也就是说，，，，，，，若是修改了标注工具，，，，，，，标注会自动更新以是，，，，，，，使用关联性修改标注的要领是：直接修改被标注的工具。。 。。。。 。 。接下来让我们一起看一下详细操作吧！

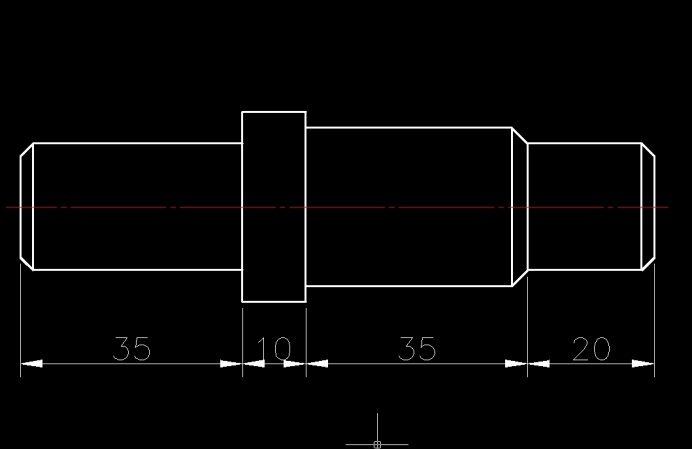

1. 对下图中左边长为35的一段轴的标注举行编辑，，，，，，，将它的长度更改为40，，，，，，，则只需要使用拉伸下令，，，，，，，将这段轴的现实尺寸更改为40，，，，，，，那么标注就会自动更新为40。。 。。。。 。 。

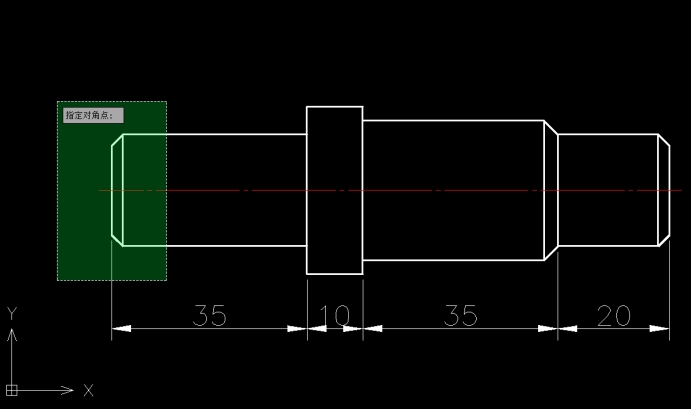

2. 依次点击【修改】——【拉伸】按钮，，，，，，，激活拉伸下令，，，，，，，凭证下令行的提醒，，，，，，，用交织窗口从右到左选取要拉伸的图形工具，，，，，，，接着按回车键竣事选择。。 。。。。 。 。

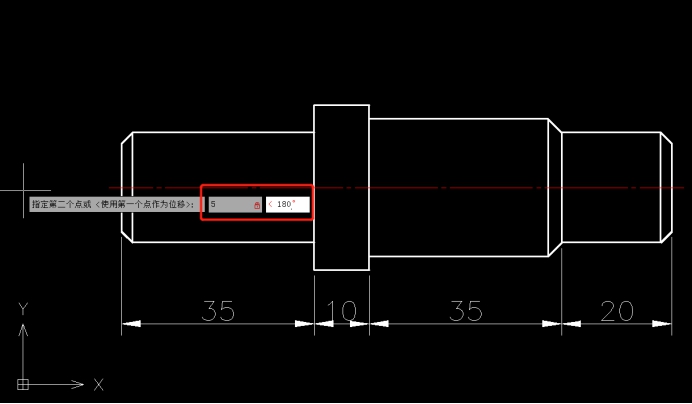

3. 拾取恣意点作为基点，，，，，，，接着凭证下令行提醒，，，，，，，在确保向左捕获到180°极轴角的情形下输入偏移量5，，，，，，，接着按回车键确定，，，，，，，如下图所示。。 。。。。 。 。

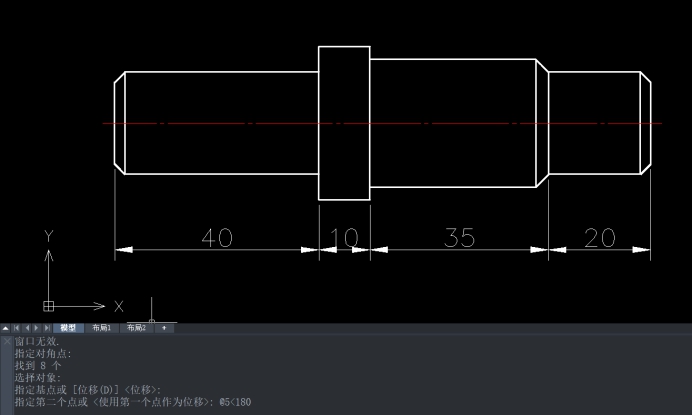

4. 完成拉伸后，，，，，，，我们可以发明图形拉长了，，，，，，，标注也更新了，，，，，，，如下图所示。。 。。。。 。 。
以上就是在CAD中使用标注的关联性举行编辑的一个操作演示，，，，，，，希望对各人有所资助!
