CAD怎样使用快速标注建设一个并列标注
在CAD中，，，， ，，，快速标注下令可以用来快速建设或编辑一系列标注。 。。。。。。当需要建设一系列基线、一连或并列标注，，，， ，，，或者为一系列圆或圆弧建设标注时，，，， ，，，快速标注下令特殊有用。 。。。。。。接下来我们一起来看一下怎样用快速标注建设一个并列标注吧！

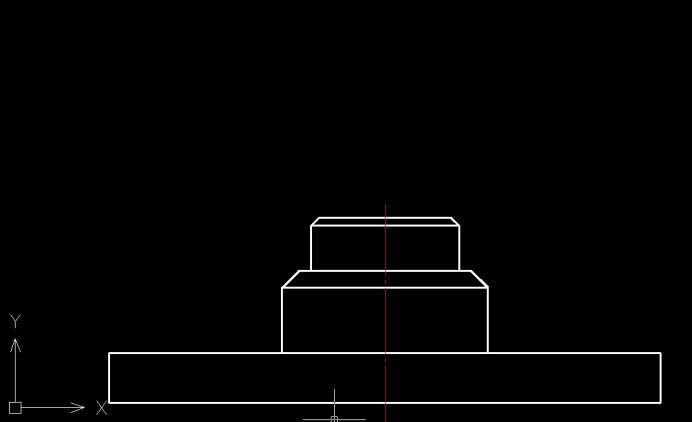

1. 如下图所示是一个泵盖图形，，，， ，，，我们要使用快速标注下令为这个泵盖建设一个并列标注的直径标注。 。。。。。。由于要建设的是直径标注，，，， ，，，而拾取的标注工具所有是线性工具，，，， ，，，因此需要给所有标注增添一个直径符号的前缀，，，， ，，，添加要领请看接下来的办法。 。。。。。。

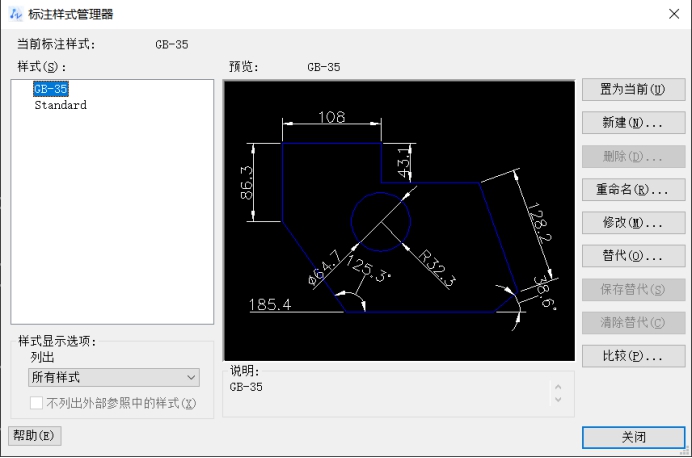

2. 依次点击CAD编辑器上方的【标注】——【标注样式】按钮，，，， ，，，弹出【标注样式治理器】对话框，，，， ，，，如下图所示。 。。。。。。

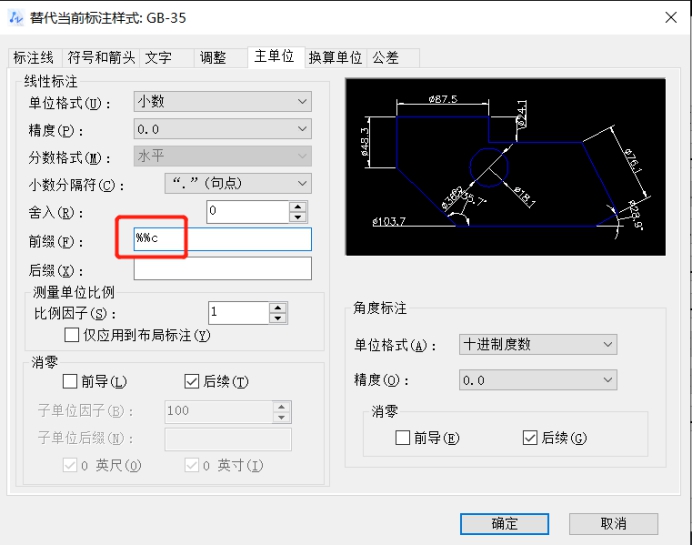

3. 确保在“样式”列表框中选中“GB-35”，，，， ，，，点击【替换】按钮，，，， ，，，弹出【替换目今标注样式：GB-35】对话框，，，， ，，，选择其中的“主单位”选项卡，，，， ，，，在“线性标注”中的“前缀”文本框中输入直径符号“Ф”，，，， ，，，我们输入“%%c”即可。 。。。。。。
4. 点击【确定】按钮，，，， ，，，回到【标注样式治理器】对话框，，，， ，，，再点击【关闭】按钮，，，， ，，，回到绘图界面，，，， ，，，这样就完成了对直径符号的添加。 。。。。。。目今标注替换样式的线性标注将暂时加上直径符号，，，， ，，，再重新选择这个“GB-35”样式时，，，， ，，，将恢复为没有前缀。 。。。。。。

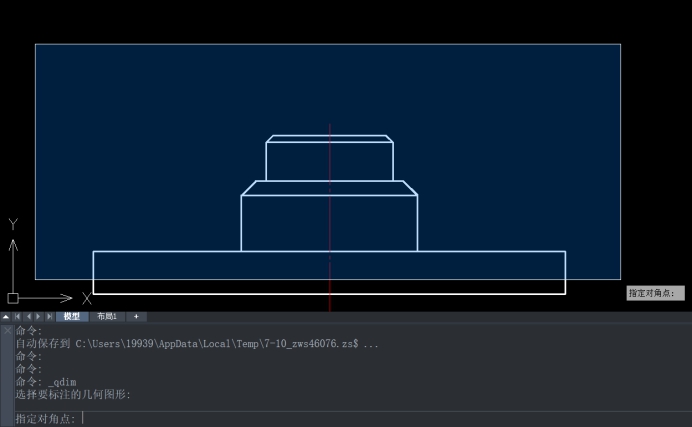

5. 依次点击【标注】——【快速标注】按钮，，，， ，，，使用窗口选择方法选中泵盖上部的所有图形，，，， ，，，如下图所示。 。。。。。。

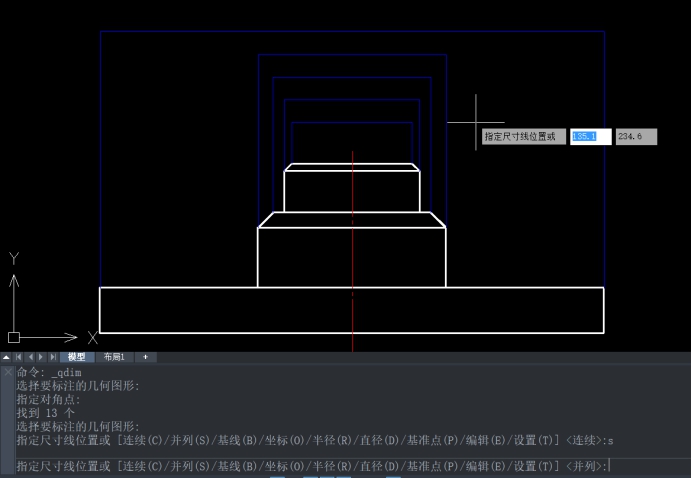

6. 凭证下令行提醒“选摘要标注的几何图形”时，，，， ，，，直接按回车键竣事选择，，，， ，，，下一步会显示目今标注形式为“一连”，，，， ，，，我们要在下令行中输入“S”下令调解为并列标注，，，， ，，，然后向上拉出标注尺寸线，，，， ，，，自界说合适的尺寸线位置。 。。。。。。

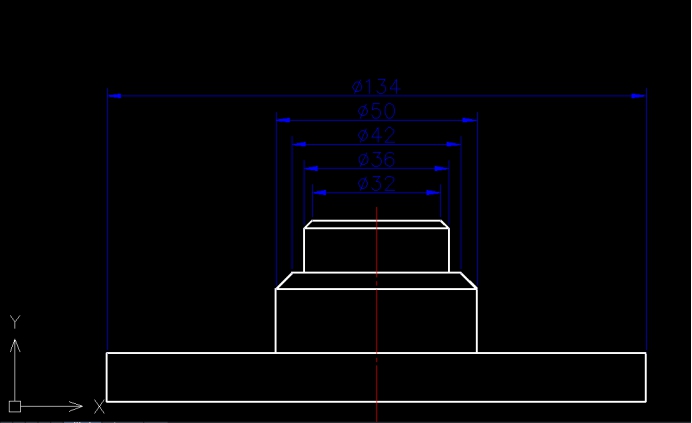

7. 完成后的快速并列标注效果如下图所示。 。。。。。。
以上就是用快速标注建设一个并列标注的例子，，，， ，，，快速标注可以应用于基线、一连、并列、坐标、半径、直径等标注形式，，，， ，，，可是有时间快速标注的效果不可完全抵达23411永利要求，，，， ，，，这时就需要举行局部的调解。 。。。。。。
