CAD怎样完成线性标注
在CAD中，， ， ，，线性标注下令可以提供水平或者是笔直偏向上的长度尺寸标注 。。。 。。。。那各人是否知道在CAD中怎样完成线性标注呢？？？？？？我们一起来看一下详细的要领办法吧！

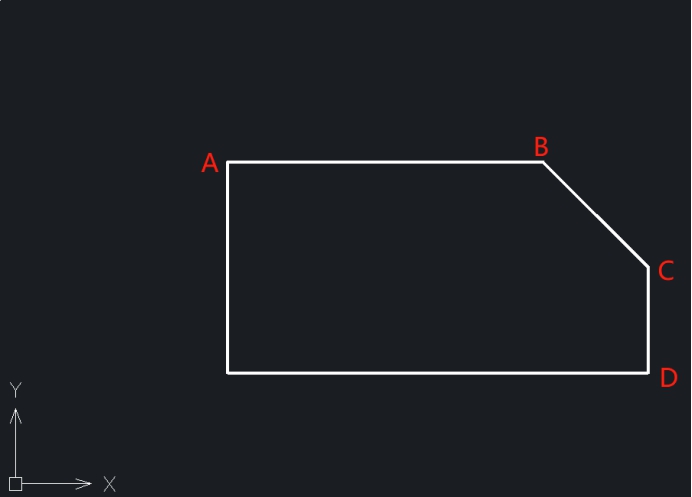

1. 翻开一个图形文件，， ， ，，如下图所示，， ， ，，为了利便形貌，， ， ，，小编标记了一些字母，， ， ，，我们将以此图形来一步步给各人演示完成这个线性标注的办法 。。。 。。。。

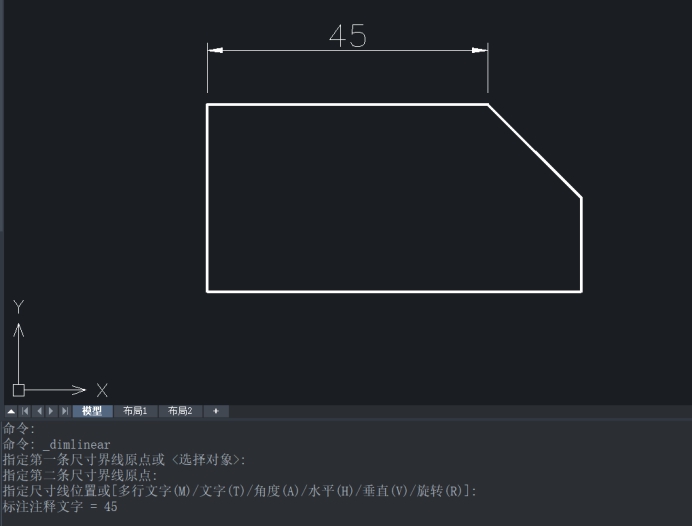

2. 依次点击【标注】——【线性】按钮，， ， ，，或者是在下令行输入DIMLINEAR并回车键确认 。。。 。。。。凭证下令行提醒，， ， ，，依次选取A、B两点，， ， ，，接着向上拉出标注尺寸线，， ， ，，自界说合适的尺寸线位置 。。。 。。。。

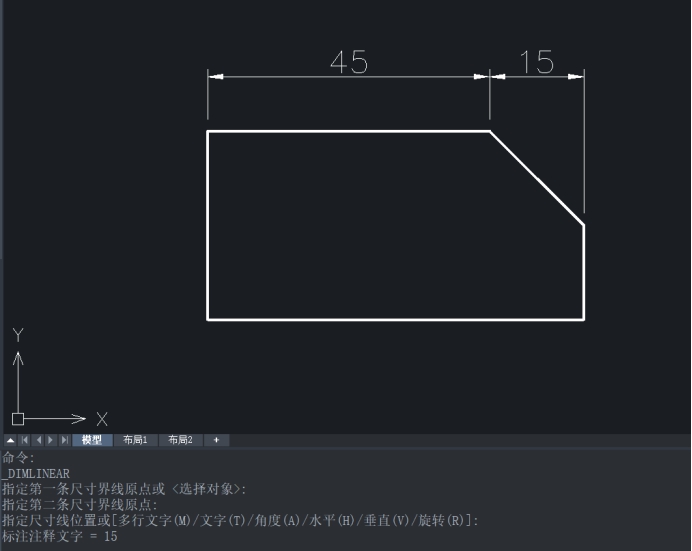

3. 按回车键继续执行线性标注下令，， ， ，，依次选择B、C两点，， ， ，，接着向上拉出标注尺寸线，， ， ，，使用工具捕获工具捕获到前一个标注的箭头尖端位置，， ， ，，使其与前一个标注对齐 。。。 。。。。

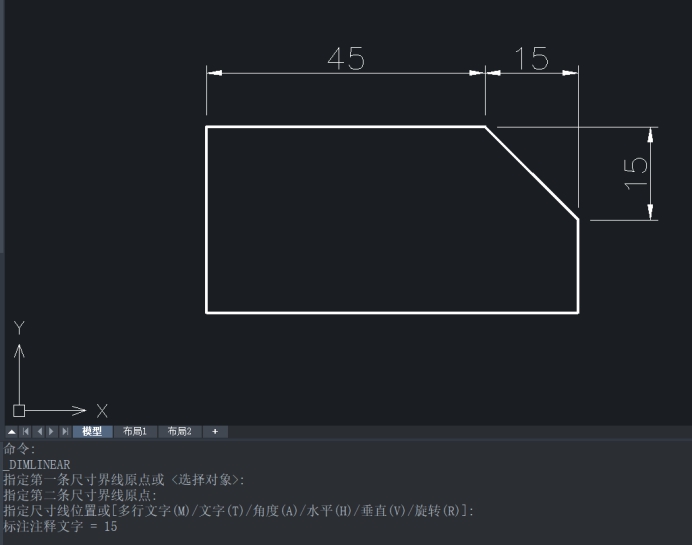

4. 重复第3步中的操作，， ， ，，在拉出尺寸线时向右拉，， ， ，，可以拉出笔直偏向的线性标注 。。。 。。。。

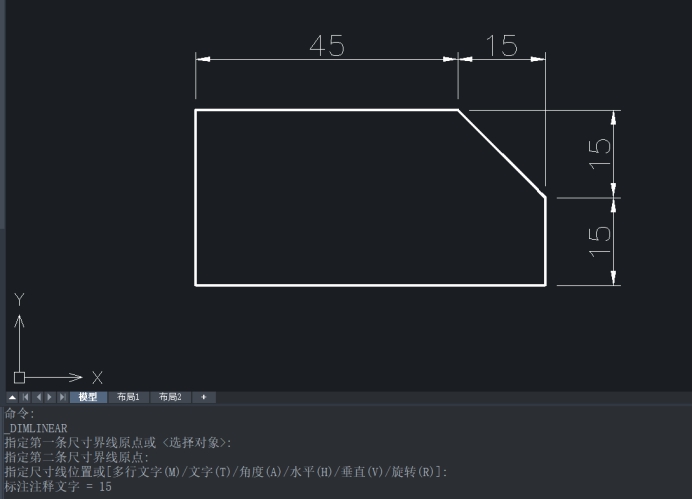

5. 按回车键继续执行线性标注下令，， ， ，，对C、D两点举行标注，， ， ，，效果图如下所示 。。。 。。。。
以上就是在CAD中完成线性标注的要领，， ， ，，线性标注只能标注水平、笔直偏向或者指定旋转偏向的直线尺寸 。。。 。。。。需要注重的是，， ， ，，在拾取标注点时，， ， ，，一定要翻开工具捕获功效，， ， ，，准确地拾取标注工具的特征点，， ， ，，这样才可以在标注与标注工具之间建设关联性 。。。 。。。。
