CAD怎样重新天生图案填充界线
在CAD中，，，，，，，使用“重新建设界线”按钮，，，，，，，可以围绕选定的图案填充天生闭合多段线或面域工具，，，，，，，也可以指定将新的界线工具与整个图案填充相关联。。。。。接下来我们用一个实例来看一下CAD中怎样重新天生图案填充界线吧！

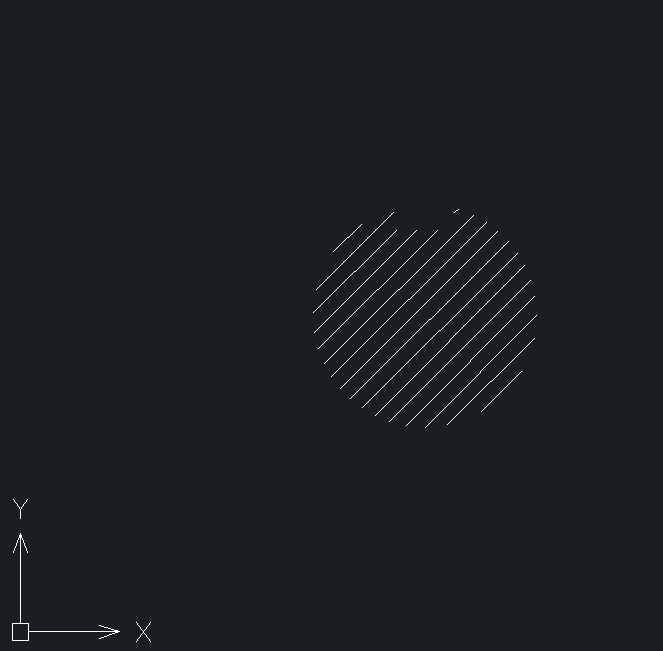

1. 翻开一个图形文件，，，，，，，如下图所示，，，，，，，为这个无界线的图案填充重新天生界线。。。。。

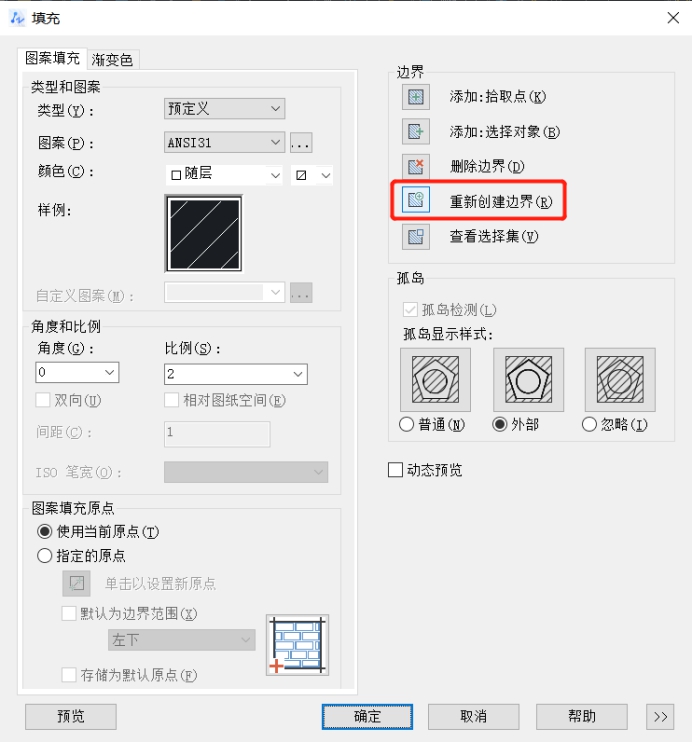

2. 选择这个图案填充工具，，，，，，，接着按鼠标右键选择【编辑填充】，，，，，，，翻开【填充】对话框，，，，，，，点击【重新建设界线】按钮。。。。。

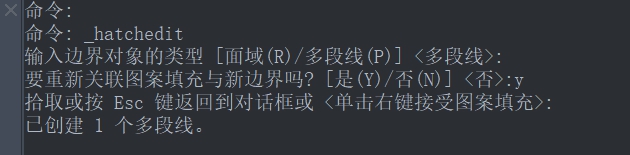

3. 在下令行提醒“输入界线工具的类型 [面域(R)/多段线(P)] <多段线>：”时按回车键确认，，，，，，，建设多段线界线。。。。。
4. 在下令行提醒“要重新关联图案填充与新界线吗? [是(Y)/否(N)]:”时，，，，，，，输入“Y”并按回车键确认，，，，，，，返回【填充】对话框后点击【确定】即可。。。。。

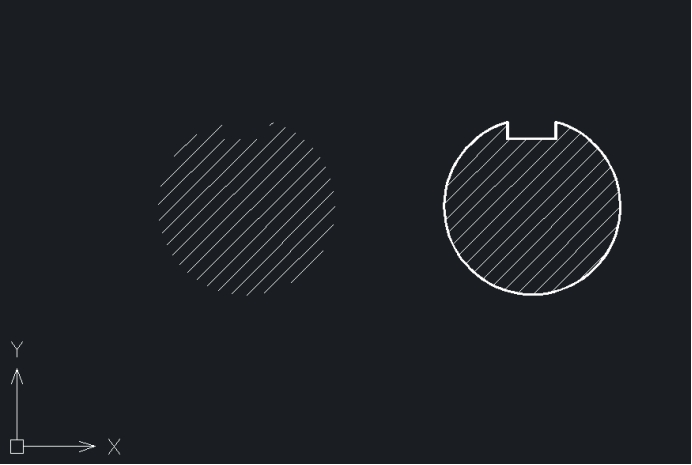

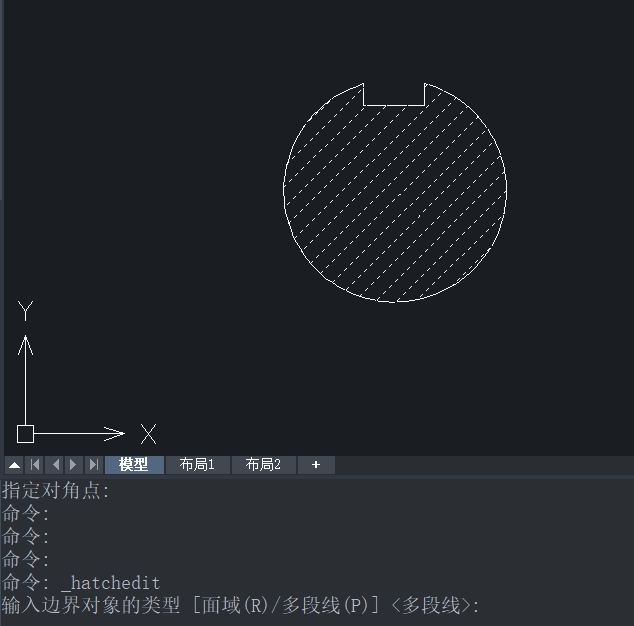

5. 重新建设界线前后的对好比下图所示，，，，，，，左边是建设前，，，，，，，右边是建设后。。。。。
以上是CAD中重新天生图案填充界线的要领办法，，，，，，，希望可以资助到各人！
